Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: ISO9001,SGS,UL,CE,REACH
Nomor model: HFJ11-RP26E-L12RL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: $0.09-$1.85
Kemasan rincian: Paket: 60 PC di nampan 1, 22 nampan dalam 1 karton yang 37 * 30 * 30 cm, 10 kg (1320 pcs) dari setia
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3000000/bulan
Nomor bagian: |
HFJ11-RP26E-L12RL |
Spesifikasi: |
HFJ11-RP26E-L12RL |
Lintas & Lembar Data: |
LPJ0104GENL |
Aplikasi: |
10 / 100Base-T Rj45 |
Munafactuer asli: |
LINK-PP |
Aplikasi Proyek: |
desain papan PCB |
Nomor bagian: |
HFJ11-RP26E-L12RL |
Spesifikasi: |
HFJ11-RP26E-L12RL |
Lintas & Lembar Data: |
LPJ0104GENL |
Aplikasi: |
10 / 100Base-T Rj45 |
Munafactuer asli: |
LINK-PP |
Aplikasi Proyek: |
desain papan PCB |

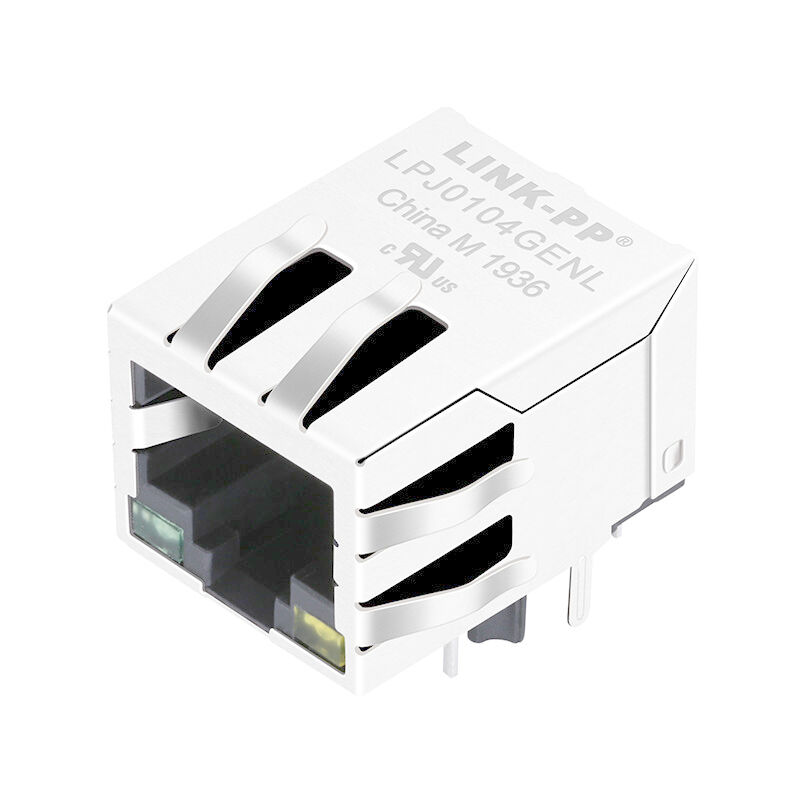

Konektor Port RJ45 Tunggal dengan 10/100 Base-T Integrated Magnetics & PoE, LED Hijau / Kuning, Tab Bawah, RoHS | |
Nomor Bagian LINK-PP | LPJ0104GENL |
Halo Bagian Nomor | HFJ11-RP26E-L12RL |
Aplikasi-Lan | ETHERNET (PoE) |
AutomDX | IYA NIH |
Bst Circuit | IYA NIH |
Konfigurasi RX | T, C |
Konfigurasi TX | T, C |
Hubungi Plating Area Perkawinan | EMAS 6u "/ 15u" / 30u " |
Cores per Port | 4 |
Dioda | TIDAK ADA DIODA |
Opsi LED | HIJAU KUNING |
Memalangi | TAB BAWAH |
Jumlah Port | 1X1 |
PCB | FR4 |
PCB Mount Angle | SIDE ENTRY |
PCB Mempertahankan Posting | T POST |
Paket Tinggi (Inci) | 0,531 |
Tinggi Paket (mm) | 13,50 |
Paket Panjang (Inci) | 0,839 |
Paket Panjang (mm) | 21.30 |
Paket Lebar (Inci) | 0,626 |
Lebar Paket (mm) | 15,90 |
Pin Type | THT SOLDER |
RoHS Compliant | YA-ROHS-5 DENGAN MEMIMPIN DI PEMERIKSAAN SOLDER |
Pencarian | IYA NIH |
Perisai Tab EMI | DENGAN |
Kecepatan | 10/100 BASE-T |
Suhu | 0 HINGGA 70 ℃ |

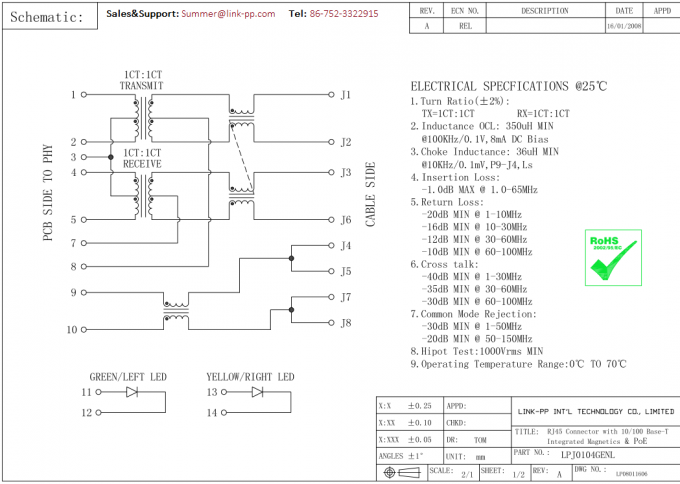

Ternyata Rasio RX | 1CT: 1CT |
Ternyata Rasio TX | 1CT: 1CT |

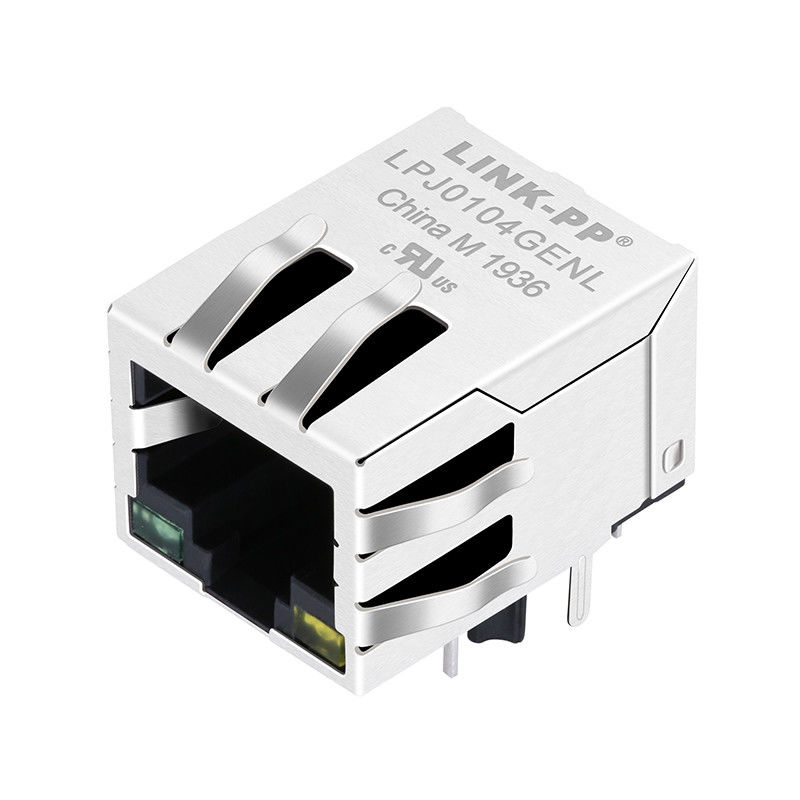

HFJ11-RP26E-L12RL POE RJ45 Connector LPJ0104GENL 10 / 100Base-T FastJack CCTV
Persyaratan Umum
1 Kualifikasi:
Konektor yang dilengkapi dengan spesifikasi ini harus mampu memenuhi tes kualifikasi
persyaratan yang ditentukan di sini.
2 Bahan:
2.1 Perumahan Plastik: UL94V-0
2.2 Kontak: Paduan Tembaga
2.3 Perisai: Paduan Tembaga
3 Selesai:
3.1 Kontak: Berlapis Emas Secara Selektif
3.2 Kontak: Nickel Plated All Over
3.3 Referensi Gambar Pelanggan untuk Menghubungi Solder Tails
3.4 Shield: Timah atau Nickel Plated All Over

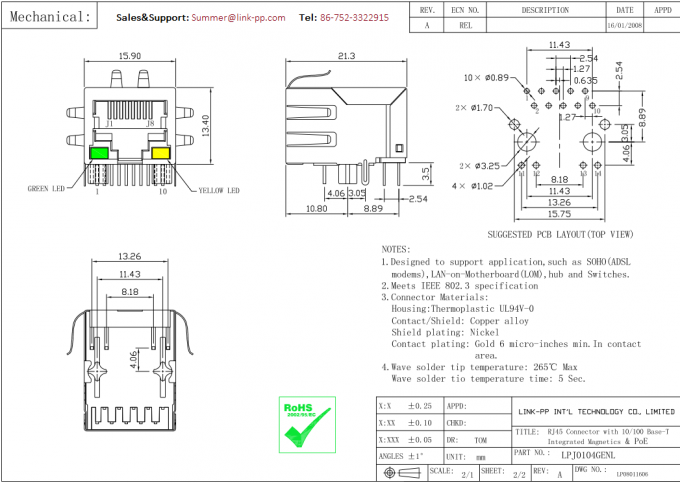

4 Desain dan Konstruksi:
Konektor harus dari desain, konstruksi dan dimensi fisik sebagaimana ditentukan pada
gambar produk yang berlaku dan TIA 1096. Dalam kasus konflik antara spesifikasi ini dan
gambar produk, gambar harus diutamakan. Disepuh emas 50 minch (1.27 mm)
konektor sesuai dengan spesifikasi TIA 1096.
5 Pemeriksaan Produk:
Konektor harus memenuhi semua dimensi gambar produk yang ditentukan dan pengerjaan internal
standar. Tidak akan ada bukti retak, retak, kontaminasi atau bagian yang longgar saat
diperiksa, tanpa pembesaran, ke mata telanjang.
6 Peringkat:
6.1 Saat ini: 1,5 ampere maksimum pada 25 ° C
6.2 Tegangan: maksimum 150 VAC
7 Jumlah Minimum Operasi Kawin / Unmating:
7.1 Kinerja Level 1: 750 Siklus
7.2 Kinerja Level 2: 2500 Siklus
8 Jumlah Pemutusan-Ulang Kabel Minimum:
8.1 Lihat gambar aplikasi
Pelanggan utama
Desain untuk Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Aplikasi Untuk Pengguna Terminal
Digunakan untuk peralatan jaringan dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, kotak set top yang kompleks, pengaturan gateway VOIP, Border Gateway Protocol, switch ethernet cepat ...
Keunggulan kompetitif
18 tahun pengalaman produksi,
2600 staf,
Tes 100%
Waktu pengiriman yang fleksibel
Aplikasi EMS
Built-in Flexible PCB Assembly; Perakitan PCB kaku-fleksibel; Mikroelektronika, Flip Chip; Mikroelektronika, Chip On Board; Majelis Optoelektronik; RF / Wireless Assembly; Melalui Lubang Majelis; Majelis Permukaan Permukaan; Perakitan Sistem; Perakitan Papan Sirkuit Cetak
