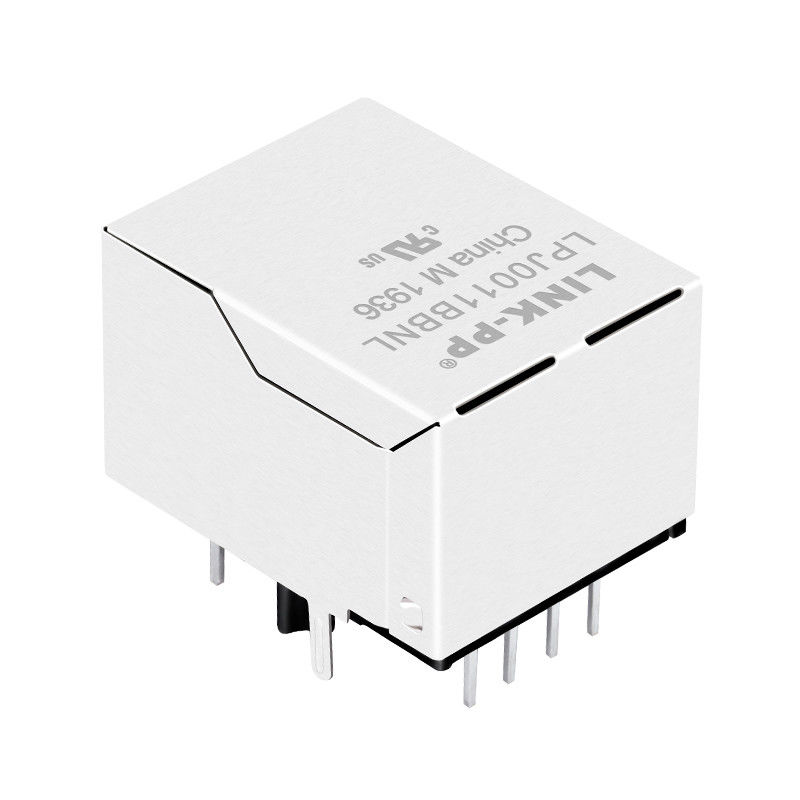

7499010211A THT 100BASE-TX RJ45 Konektor Wanita LPJ0011BBNL

7499010211A RJ45 Magjack Tinjauan:

Wurth 7499010211A adalah konektor RJ45 port tunggal (1x1) dengan magnetik terintegrasi yang dirancang untuk aplikasi 100BASE-TX. Konektor ini memiliki pengunci tab-down, LED Hijau-Kuning untuk indikasi status, dan pemasangan through-hole (THT) untuk pemasangan PCB yang aman.

Spesifikasi KUNCI:

7499010211A Properti Listrik


Spesifikasi Mekanis

7499010211A Datasheet - Skematik

7499010211A THT RJ45 Fitur Utama

• Terintegrasi Magnetik LAN (transformator + choke mode umum)
• Mendukung jaringan Ethernet 10/100Base-T
• Konektor RJ45 8P8C port tunggal
• Desain berpelindung untuk penekanan EMI
• Indikator LED ganda (Hijau / Kuning) untuk status tautan dan aktivitas
• Kemampuan Auto-MDIX untuk deteksi crossover kabel otomatis
• Pemasangan PCB sudut kanan untuk tata letak papan yang ringkas
• Struktur pemandu papan untuk posisi PCB yang stabil

Catatan Kondisi Penyimpanan:

• Tidak disarankan untuk menyimpan Konektor RJ45 LINK-PP lebih dari 12 bulan. Di antara efek lainnya, terminal dapat terpengaruh dan Terdegradasi, mengakibatkan kemampuan solder yang buruk. Oleh karena itu, semua produk harus digunakan dalam waktu 12 bulan sejak tanggal pengiriman.

• Jangan memaparkan modul ke sinar matahari langsung.

• Kondisi penyimpanan yang ditentukan dalam kemasan asli berlaku untuk waktu penyimpanan komponen dan bukan untuk waktu transit.

FAQ Tentang Konektor RJ45 7499010211A

1. Apa itu 7499010211A?

Würth Elektronik 7499010211A adalah konektor RJ45 port tunggal dengan magnetik terintegrasi yang dirancang untuk jaringan Ethernet 10/100Base-T.

Konektor ini mengintegrasikan transformator Ethernet dan choke mode umum di dalam konektor, mengurangi ruang PCB dan menyederhanakan desain sirkuit.

2. Kecepatan Ethernet apa yang didukung oleh 7499010211A?

7499010211A mendukung Ethernet 10 Mbps dan 100 Mbps (10/100Base-T).

Konektor ini mematuhi standar IEEE 802.3u Fast Ethernet, membuatnya cocok untuk router, switch, dan peralatan jaringan tertanam.

3. Apakah 7499010211A menyertakan magnetik terintegrasi?

Ya. Konektor ini mencakup:

• Isolasi Ethernet transformator
• Choke mode umum
• Sirkuit pendukung Auto-MDIX

Magnetik terintegrasi ini meningkatkan integritas sinyal dan mengurangi interferensi elektromagnetik (EMI).

4. Indikator LED apa yang disertakan?

7499010211A menyertakan dua LED bawaan:

• LED Hijau – biasanya menunjukkan status tautan
• LED Kuning – biasanya menunjukkan aktivitas jaringan

LED diposisikan kiri dan kanan port untuk pemantauan status yang mudah.

5. Tipe pemasangan apa yang digunakan oleh 7499010211A?

Konektor ini menggunakan pemasangan PCB through-hole dengan orientasi sudut kanan (90°).

Desain ini memberikan:

• stabilitas mekanis yang kuat
• koneksi solder yang andal
• integrasi yang mudah ke dalam tata letak PCB Ethernet.

6. Berapa rentang suhu operasinya?

Rentang suhu operasi tipikal dari 7499010211A adalah: 0°C hingga +70°C

Ini membuatnya cocok untuk peralatan jaringan komersial standar.

7. Aplikasi apa yang umum menggunakan 7499010211A?

Aplikasi umum meliputi:

• Switch Ethernet
• router dan gateway
• PC tertanam
• kartu antarmuka jaringan (NIC)
• pengontrol industri
• perangkat komunikasi IoT.

8. Apakah ada alternatif yang kompatibel untuk 7499010211A?

Ya. Alternatif RJ45 MagJack yang kompatibel tersedia dari produsen lain, termasuk model yang dirancang dengan:

• konfigurasi port 1x1
• dukungan 10/100Base-T
• indikator LED Hijau/Kuning
• orientasi pengunci tab-down

Misalnya, LINK-PP LPJ0011BBNL dirancang sebagai pengganti yang kompatibel untuk 7499010211A dalam banyak desain Ethernet.
