Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: 7498011122
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 72 buah, 576 buah
Harga: Supportive & Discounted
Kemasan rincian: baki = 72pcs, karton = 576pcs
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 4600K. PCS/bulan
Nomor bagian: |
7498011122 |
Seri: |
LAN KAMI-RJ45 |
Silang & lembar data: |
LPJ19911ADNL |
Kemasan: |
Pemasangan di permukaan (SMT) |
Aplikasi: |
10/100base-t |
Tes Hipot: |
2250VDC 1 menit. |
Kisaran Suhu Industri: |
-40 °C hingga +85 °C |
Sampel Gratis: |
Tersedia |
Nomor bagian: |
7498011122 |
Seri: |
LAN KAMI-RJ45 |
Silang & lembar data: |
LPJ19911ADNL |
Kemasan: |
Pemasangan di permukaan (SMT) |
Aplikasi: |
10/100base-t |
Tes Hipot: |
2250VDC 1 menit. |
Kisaran Suhu Industri: |
-40 °C hingga +85 °C |
Sampel Gratis: |
Tersedia |

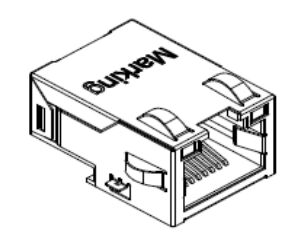

7498011122 (WE-RJ45LAN): 1-port SMT 10/100BASE-T RJ45 jack dengan transformer LAN terintegrasi, 350μH OCL, Auto-MDIX, -40 sampai +85°C.
Peraturan7498011122(WE-RJ45LAN) adalah 1-port, permukaan-mountKonektor 10/100BASE-T RJ45 dengan transformator LAN terintegrasi(magnetik + konektor). itu Auto-MDIX mampu, dioptimalkan untuk SMT / aliran kembali perakitan, dinilai untuk suhu industri,dan dibangun dengan magnetik ferrit dan perisai yang kuat untuk koneksi Ethernet yang andal pada embedded, dewan industri dan komunikasi.
|
Nomor Bagian |
Produsen Nomor Bagian |
Produsen |
Deskripsi |
|
7498011122 (varian: 7498011122AR / 7498011122R, cek akhiran) |
LPJ19911ADNL |
LINK-PP |
10/100M SMT RJ45 |
|
|
|||
|
Pelabuhan |
Suhu operasi |
Aplikasi |
Pemasangan |
|
1X1 |
-40 °C sampai +85 °C |
10/100BASE-T (IEEE 802.3u), dengan kemampuan Auto-MDIX. |
SMT / Board-edge (orientasi sudut kanan) |
|
|
|||
|
Orientasi |
Penghentian |
Warna LED |
Perisai |
|
Sudut 180° (kanan) |
Solder |
Y/G |
Terlindung |
|
Fitur Utama
|
|||
Spesifikasi Listrik
(kondisi pengujian: HP/Agilent 4395A, 25 °C, kelembaban ~ 33%)
| Parameter | Nilai | Catatan / Kondisi pengujian |
|---|---|---|
| Induktansi sirkuit terbuka (OCL) | 350 μH menit. | 100 kHz / 100 mV @ 8 mA bias DC. |
| Rasio putaran | 11 (Tx)/11 (Rx)± 2% | 100 kHz / 100 mV. |
| Kerugian Penempatan (IL) | ≤ -1,0 dB | 1 ‰ 100 MHz (maksimal). |
| Kembali kerugian (RL) | ≥ -18 dB(1 ¢ 30 MHz)≥ -14 dB(3060 MHz)≥ -12 dB(60~80 MHz)≥ -10 dB(80-100 MHz) | Band frekuensi per lembar data. |
| Penolakan Mode Umum (CMR) | ≥ -40 dB(1 ¢ 30 MHz)≥ -37 dB(3060 MHz)≥ -35 dB(60-100 MHz) | CMR tinggi membantu kinerja EMI. |
| Crosstalk (CT) | ≤ -35 dB(1 ‰ 100 MHz) | Kinerja magjack khas untuk 10/100BASE-T. |
| Dielektrik / Hipot | 2250 VDC / 1 menit(pengujian produsen antara pin yang ditentukan) | Lihat data sheet untuk titik uji yang tepat. |
