Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: 0826-1X1T-GH-F
Dokumen: LPJK6064AONL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50 buah
Harga: $1.05
Kemasan rincian: 50PCS / Baki, 1200pcs / Carton
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: NET30/60/90 Hari,D/A,D/P,T/T
Menyediakan kemampuan: 250000-320000/bulan
Nomor Bagian: |
0826-1X1T-GH-F |
Jenis Produk: |
Modul Konektor Terintegrasi (ICM) |
Kecepatan Ethernet: |
1000base-t |
Konfigurasi Port: |
Pelabuhan tunggal, 1×1 |
Kemampuan POE: |
PoE+ 30W |
Tab RJ45: |
Tab up |
Pemasangan: |
Melalui lubang dudukan |
Konfigurasi LED: |
OG/Y |
Suhu Operasional: |
-40°C hingga +85°C |
Tab EMI: |
Ya |
OCL: |
Minimal 350 µH |
Hipot: |
2250VDC |
Nomor Bagian: |
0826-1X1T-GH-F |
Jenis Produk: |
Modul Konektor Terintegrasi (ICM) |
Kecepatan Ethernet: |
1000base-t |
Konfigurasi Port: |
Pelabuhan tunggal, 1×1 |
Kemampuan POE: |
PoE+ 30W |
Tab RJ45: |
Tab up |
Pemasangan: |
Melalui lubang dudukan |
Konfigurasi LED: |
OG/Y |
Suhu Operasional: |
-40°C hingga +85°C |
Tab EMI: |
Ya |
OCL: |
Minimal 350 µH |
Hipot: |
2250VDC |

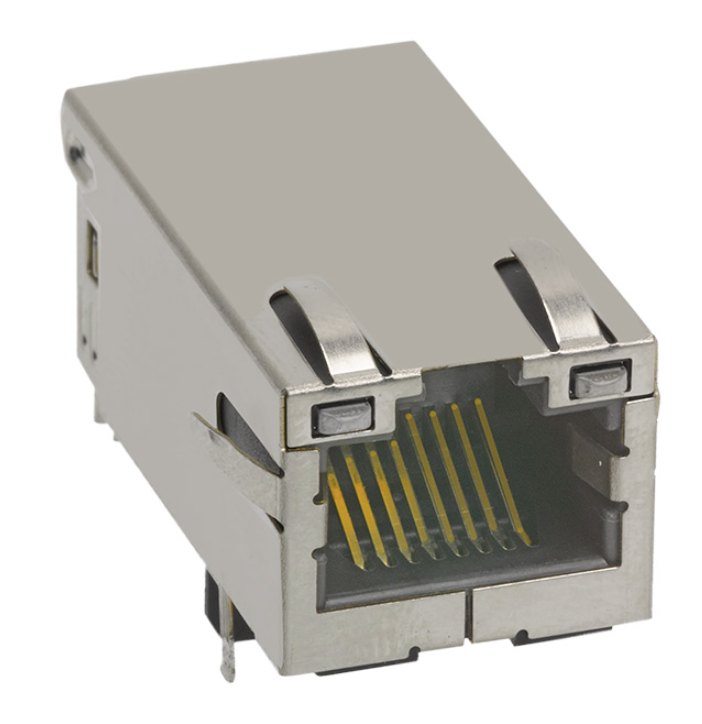

0826-1X1T-GH-F adalah Modul Konektor Terintegrasi (ICM) Gigabit Ethernet port tunggal (1x1) kelas industri yang dirancang dengan magnetik terintegrasi dan Power over Ethernet Plus (PoE+) kemampuan. Sepenuhnya sesuai dengan Standar IEEE 802.3at , ia memberikan daya berkelanjutan hingga 30W (720 mA @ 57 VDC) sambil mempertahankan isolasi dielektrik yang kuat 2250 VDCArea aplikasi umum meliputi:
Dikonfigurasi dalam faktor bentuk Tab-Up, Through-Hole yang hemat ruang dengan LED status dua warna, ia beroperasi dengan andal di seluruh rentang suhu yang diperpanjang dari -40°C hingga +85°C, menjadikannya pilihan utama untuk gateway IoT industri, kamera keamanan IP, titik akses nirkabel berdaya tinggi (WAP), dan platform komputasi tertanam
| Parameter | Nilai | Catatan Rekayasa / Referensi |
| Nomor Suku Cadang (MPN) | 1GbE | Revisi Gambar: Rev. D |
| Konfigurasi Port | 1x1 (Port Tunggal), Tab-Up | Profil Tinggi Standar |
| Kecepatan Data Ethernet | 10/100/1000BASE-T (Gigabit) | Transformator Seimbang 4 Pasang |
| Tipe Pemasangan | Pemasangan Through-Hole (THT) | Penyolderan Gelombang: Puncak Maks 260°C (≤ 10s) |
| Bahan Rumah | Termoplastik PA, Hitam | Peringkat Mudah Terbakar UL 94V-0 |
| Pelapisan Kontak | Emas Keras 50 µ-inci di atas Nikel 30 µ-inci | Sesuai dengan aturan dan regulasi FCC |
| Perisai | Paduan Tembaga, Berlapis Nikel | Tab EMI Terintegrasi (Jari) |
| Suhu Operasi | -40°C hingga +85°C | Suhu Diperpanjang / Industri |
| Sertifikasi Badan | UL Terdaftar (File #E196366 & E169987) | Sesuai RoHS |
| Metrik | Spesifikasi | Kepatuhan / Kondisi Uji |
| Klasifikasi PoE | PoE+ (Sesuai IEEE 802.3at) | Pengiriman Daya Hingga 30W |
| Peringkat Arus Berkelanjutan | Maks 720 mA @ 57 VDC Berkelanjutan | Arus DC Seimbang |
| Arus Lonjakan Puncak | Maks 1,2 A @ 57 VDC | Durasi: 200 ms |
| Isolasi Dielektrik (Hipot) | 2250 VDC | Pengujian Produksi 100% (IEEE 802.3) |
| Rasio Putaran (TP1 ke TP4) | 1CT : 1CT ±2% | Cocok di semua 4 saluran |
| Induktansi Sirkuit Terbuka (OCL) | Min 350 µH | 100 kHz, 100 mVrms, 11 mA DC Bias |
| Kerugian Penyisipan |
0,1 MHz – 1,0 MHz: Maks -1,1 dB 1,0 MHz – 65 MHz: Maks -0,8 dB 65 MHz – 100 MHz: Maks -1,0 dB 100 MHz – 125 MHz: Maks -1,2 dB |
Melampaui Spesifikasi Integritas Sinyal Gigabit |
| Kerugian Pengembalian (Min.) |
0,5 MHz – 40 MHz: -18 dB 40 MHz – 100 MHz: -[12 - 20·log(f/80MHz)] dB |
Jalur Diferensial 100 Ω yang Cocok |
| Penolakan CM ke CM | -30 dB Min. (100 kHz – 100 MHz) | Penyaringan Mode Umum |
| Penolakan CM ke DM | -35 dB Min. (100 kHz – 100 MHz) | Peredaman Crosstalk & Radiasi |
| Indikator | Warna | Tegangan Maju Tip. | Panjang Gelombang Dominan | Alokasi Pin & Polaritas |
| LED 1 (Kiri) | Kuning | 2,1 V | 590 nm | Pin 17 (+) / Pin 18 (-) |
| LED 2 (Kanan) | Oranye | 2,0 V | 610 nm | Pin 19 (+) / Pin 20 (-) |
| LED 2 (Kanan) | Hijau | 2,2 V | 570 nm | Pin 19 (-) / Pin 20 (+) (Dua Warna) |
0826-1X1T-GH-F menggunakan pemasangan PCB through-hole dengan konfigurasi RJ45Tab UpProfilDetail mekanis penting yang ditunjukkan pada gambar meliputi:
Fitur Mekanis
| Informasi Gambar | Pemasangan |
|---|---|
| Through Hole | Orientasi Port |
| Tab Up | Profil |
| Standar | Referensi Lebar Konektor |
| 0,500 inci [12,70 mm] | Referensi Panjang Keseluruhan Konektor |
| 1,290 inci [32,77 mm] | Referensi Tinggi Depan |
| 0,642 inci [16,31 mm] | Referensi Tinggi Terkait PCB |
| 0,536 inci [13,61 mm] | Lebar Bukaan Panel yang Disarankan |
| 0,672 inci [17,07 mm] | Tinggi Bukaan Panel yang Disarankan |
| 0,551 inci [14,00 mm] | Kedalaman/Referensi Bukaan Panel yang Disarankan |
| 0,080 inci [2,03 mm] | Dimensi ini harus diperlakukan sebagai referensi gambar dan diperiksa terhadap gambar terkontrol terbaru sebelum perkakas produksi atau rilis PCB. |
Aplikasi
aplikasi Gigabit Ethernet 1-port yang membutuhkan magnetik terintegrasi dan kemampuan PoE+.Area aplikasi umum meliputi:
★ Peralatan Jaringan PoE
★ Ethernet Industri
★ Sistem Ethernet Tertanam
★ Sakelar Jaringan dan Gateway
★ Jaringan IoT dan Edge
Hub Aksi Rekayasa
Produsen
| Nomor Suku Cadang Alternatif | Kecepatan | Standar PoE | Catatan Kompatibilitas Drop-in | Bel Fuse |
| 0826-1X1T-GH-F | 1GbE | PoE+ (30W) | Sesuai suhu diperpanjang; tinjau geometri penahan jejak. | Pulse Electronics |
| JXK0-0115NL |
/ JK0-0177NL1GbE |
PoE+ (30W) | Sesuai suhu diperpanjang; tinjau geometri penahan jejak. | Wurth Elektronik |
| 7499111440 | 1GbE | PoE+ (30W) | Sesuai suhu diperpanjang; tinjau geometri penahan jejak. | HALO Electronics |
| HFJ11-1G48ERL | 1GbE | PoE+ (30W) | Sesuai suhu diperpanjang; tinjau geometri penahan jejak. | FAQ |
Q2: Apa perbedaan utama antara PoE (802.3af) dan PoE+ (802.3at) di MagJack ini?
Q3: Profil penyolderan gelombang apa yang divalidasi untuk 0826-1X1T-GH-F?
Q4: Bagaimana LED status didorong pada modul ini?
