Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nomor Bagian LINK-PP: | LPJK1046AONL | Nomor Bagian Belfuse: | 0826-1X1T-80 |
|---|---|---|---|
| Aplikasi-Lan: | Ethernet (PoE) | Grendel: | UP |
| Suhu: | 0 TO + 70 | Produsen: | LINK-PP |
| Menyorot: | RJ45 Power Over Ethernet,Jack ganda RJ45 |
||
Rincian Cepat
Konektor Magnetik Power Over Ethernet (PoE) dengan Tab-Up dan Tab-Down dengan / tanpa tab LED dan EMI
Konfigurasi port tunggal, Multi-port, dan Stackable (Thru-hole)
Mengurangi jumlah komponen yang akan ditempatkan di papan tulis
Membebaskan ruang papan dan menawarkan perlindungan sinyal
Pengurangan kebisingan dalam sistem
Peningkatan keandalan dan kinerja sistem yang optimal
Manfaat memiliki jalur sinyal yang lebih pendek dan keandalan diperoleh dari sistem yang mengandung lebih sedikit komponen
Membantu produsen mencapai tujuan pengurangan biaya
Spesifikasi

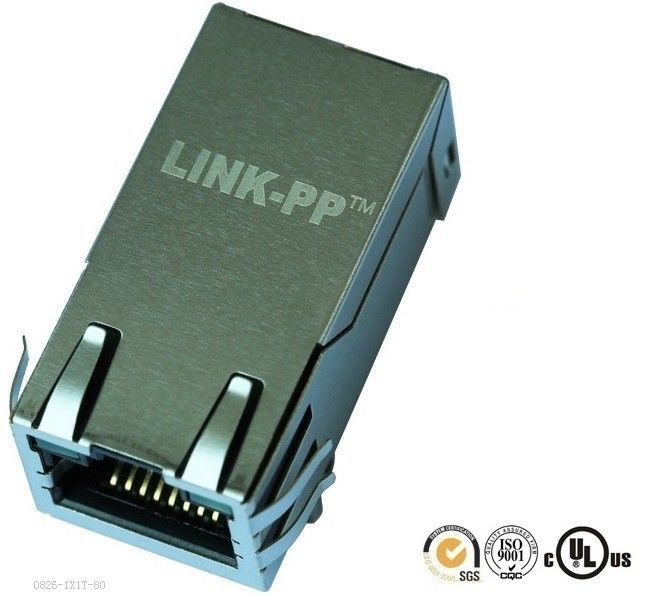

| Konektor RJ45 Port Tunggal dengan 1000 Base-T Integrated Magnetics & PoE, LED Oranye & Hijau / Kuning, Tab Naik, RoHS | |
| Nomor Bagian LINK-PP | LPJK1046AONL |
| Nomor Bagian Belfuse | 0826-1X1T-80 / 0826-1X1T-80-F |
| Aplikasi-Lan | ETHERNET (PoE) |
| AutomDX | IYA NIH |
| Sirkuit Bst | IYA NIH |
| Konfigurasi RX | T, C |
| Konfigurasi TX | T, C |
| Hubungi Area kawin Plating | EMAS 6u "/ 15u" / 30u " |
| Core per Port | 8 |
| Dioda | TIDAK ADA DIODA |
| Opsi LED | ORANGE & GREEN / YELLOW |
| Memalangi | TAB UP |
| Jumlah port | 1X1 |
| PCB | FR4 |
| PCB Mount Angle | MASUK SISI |
| PCB Mempertahankan Posting | T POST |

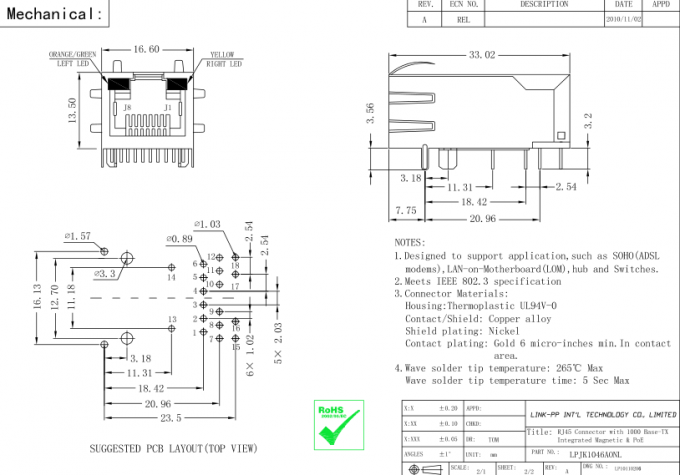

| Paket Tinggi (Inci) | 0,531 |
| Paket Tinggi (mm) | 13.50 |
| Paket Panjang (Inci) | 1.30 |
| Paket Panjang (mm) | 33.02 |
| Paket Lebar (Inci) | 0,654 |
| Lebar paket (mm) | 16.60 |
| Jenis pin | THT SOLDER |
| Sesuai RoHS | YA-RoHS-5 DENGAN LEAD IN EXEMPTION SOLDER |
| Pencarian | IYA NIH |
| Lindungi Tab EMI | DENGAN |
| Kecepatan | 1000 DASAR-T |
| Suhu | 0 SAMPAI 70 ℃ |
| Ternyata Rasio RX | 1CT: 1CT |
| Ternyata Rasio TX | 1CT: 1CT |
LINK-PP RJ45 Dirancang untuk BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
platform pengembangan berbiaya rendah, open source, dan didukung komunitas untuk pengembang dan penggemar prosesor ARM® Cortex ™ -A8.
LINK-PP ------------ Pemasok Yang Ditunjuk Dan Pendukung Sistem Tertanam untuk Ti
Kami Juga Dapat Membuat Nomor Bagian Ini Di Bawah Ini | |
| XMP-P11-10F0-GY-CT1 | XMH-01R-4-DZ5-1-170 |
| XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
| XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
| 0826-1X1T-80 Power Over 10/100/1000 Base-T, AutoMDIX Ethernet MagJack Dengan LED | |
| Ketik PCB Mount | Thru-Hole (THT) |
| Jumlah port | 1, 2, dan 4 Port dan Stackable 2x1, 2x2, 2x4, 2x6 dan 2x8 |
| Shield dan Unshield | Tersedia di Shield dan Unshield |
| Jenis Konektor | RJ45 |
| Poe | Power Over Ethernet Integrated |
| Kemaknitan | Terintegrasi secara magnetik |
| Kecepatan Magnet | Magnet 10 / 100Mbps dan 1Gigabit |
| Pengemasan | Opsi Baki |
| Lokasi Tab | Opsi Tab Atas dan Tab Bawah |
| Warna LED | Pilihan |
| Jumlah Posisi | 8 dan 10 Posisi atau Lainnya |
| Jumlah Kontak | 8 dan 10 Kontak atau Lainnya |
| Sesuai RoHS | iya nih |
| Suhu solder | 230 KE 240 degr.C 5-10 DETIK |
| Opsi Suhu Tinggi Solder | 260 degr.C 5-10 DETIK |
| Opsi Suhu Tinggi | -40 hingga +85 Derajat F |
| Suhu Operasional | -0 hingga 70 Derajat C |
