Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: J8064E64NL (LPJF46204CNL)
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000
Harga: OEM Price
Kemasan rincian: Paket Baki: 50 pcs dalam 1 baki, 24 baki dalam 1 karton, yaitu 32*30*31, 8.5 KGS (1200pcs) setiap ka
Waktu pengiriman: Saham
Syarat-syarat pembayaran: TT,NET30/60/90 Hari
Menyediakan kemampuan: 3000000/Bulan
Jumlah port: |
1x4 |
Tarif Data: |
100BASE-TX |
Suhu operasi: |
0 ℃ Sampai 70 ℃ |
LED/Pipa Lampu: |
Tidak ada LED |
Pemasangan: |
PDF/3D/ISG/Stp/Langkah/Lembar Data/Touchstone Format/S-parameter |
Lingkaran kehidupan: |
Lebih dari 20 Tahun |
Jumlah port: |
1x4 |
Tarif Data: |
100BASE-TX |
Suhu operasi: |
0 ℃ Sampai 70 ℃ |
LED/Pipa Lampu: |
Tidak ada LED |
Pemasangan: |
PDF/3D/ISG/Stp/Langkah/Lembar Data/Touchstone Format/S-parameter |
Lingkaran kehidupan: |
Lebih dari 20 Tahun |
LPJF46204CNL mendukung kecepatan 10/100 Base-T, Ini sesuai dengan IEEE 802.3, UL, Reach, RoHs, ISO19001, dan ISO14001 standar.
| Nomor Bagian LINK-PP | LPJF46204CNL |
| Nomor Bagian Pulsa | J8064E64NL |
| Aplikasi-Lan | ETHERNET ((NON PoE) |
| Status Bagian | Aktif |
| Jenis konektor | Jack. |
| Jumlah Posisi/Kontak | 8p8c (RJ45, Ethernet) |
| Inti per Pelabuhan | 4 |
| Kecepatan | 10/100 Base-T |
| Opsi LED | Tanpa Led |
| Kunci | Tab Kebawah |
| Jumlah Pelabuhan | 1X4 Pelabuhan |
| Orientasi | 90° Sudut (kanan) |
| Sudut pemasangan PCB | Masuk sisi |
| Pos penahan PCB | T POST |
| Ketinggian kemasan (Inci/mm) | 0.533/13.55 |
| Panjang Paket (Inci/mm) | 0.839/21.30 |
| Lebar Paket (Inci/mm) | 2.328/59.12 |
| Mencari | Ya. |
| Tab EMI Perisai | Dengan |
| Suhu | 0°C sampai 70°C |
| Contact Mating Area Plating | Emas 6u "/15u"/30u" |
| AutomDX | Ya. |
| Mengubah Rasio RX | 1CT:1CT |
| Mengubah Rasio TX | 1CT:1CT |

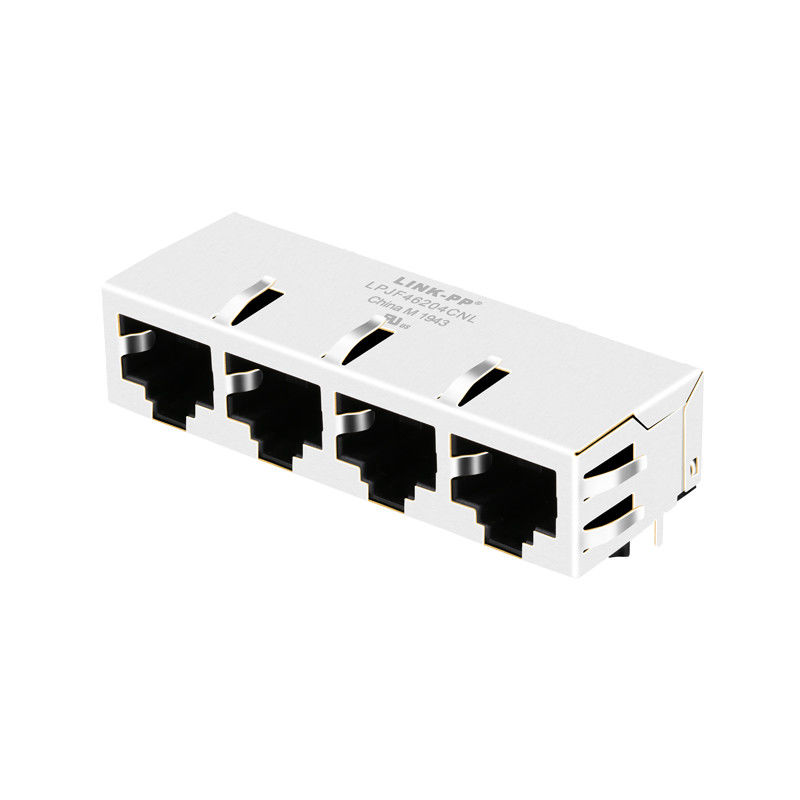

J8064E64NL Tanpa LED 1x4 Port Ethernet RJ45 Jack Connector Circuit Diagram:
1. Mengubah Rasio (士2%):
TX=1CT:1CT
RX=1CT:1CT
2.0CL: 350uH Min
@100KHz, 0.1V, 8mA DC Bias
3. Kerugian Penempatan:
1 ~ 100MHz: 1.0dB Max
4. Kembali Kerugian ((dB Min)):
1 ~ 30MHz:-16
30~ 60MHz:-12
60~ 80MHz:-10
5. Crosstalk ((dB Min):
1~ 30MHz:-40
30~ 60MHz:-35
60~ 100MHz:-30
6. CMR (dB Min):
1~ 50MHz:-40
50~ 150MHz:-30
7Hipot: 1500V AC 6S 1mA.
8. Suhu operasi: 0 °C ~ 70 °C.
J8064E64NL Deskripsi:
