Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: LPJ2011CNL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000
Harga: OEM Price
Kemasan rincian: Paket Baki: 50 pcs dalam 1 baki, 24 baki dalam 1 karton, yaitu 32*30*31, 8.5 KGS (1200pcs) setiap ka
Waktu pengiriman: Saham
Syarat-syarat pembayaran: TT,NET30/60/90 Hari
Menyediakan kemampuan: 3000000/Bulan
P/N: |
LPJ2011CNL |
Sampel: |
Tersedia Gratis |
Mengajukan: |
PDF/3D/ISG/Stp/Langkah/Lembar Data/Touchstone Format/S-parameter |
Lingkaran kehidupan: |
Lebih dari 20 tahun |
Merek yang Kompatibel: |
Belfuse |
Jumlah port: |
1x1 |
Memalangi: |
Ke atas |
Kecepatan Data: |
100base-t |
PoE: |
Non |
Opsi LED: |
tanpa |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran suhu pengoperasian: |
0°C hingga +70°C |
P/N: |
LPJ2011CNL |
Sampel: |
Tersedia Gratis |
Mengajukan: |
PDF/3D/ISG/Stp/Langkah/Lembar Data/Touchstone Format/S-parameter |
Lingkaran kehidupan: |
Lebih dari 20 tahun |
Merek yang Kompatibel: |
Belfuse |
Jumlah port: |
1x1 |
Memalangi: |
Ke atas |
Kecepatan Data: |
100base-t |
PoE: |
Non |
Opsi LED: |
tanpa |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran suhu pengoperasian: |
0°C hingga +70°C |

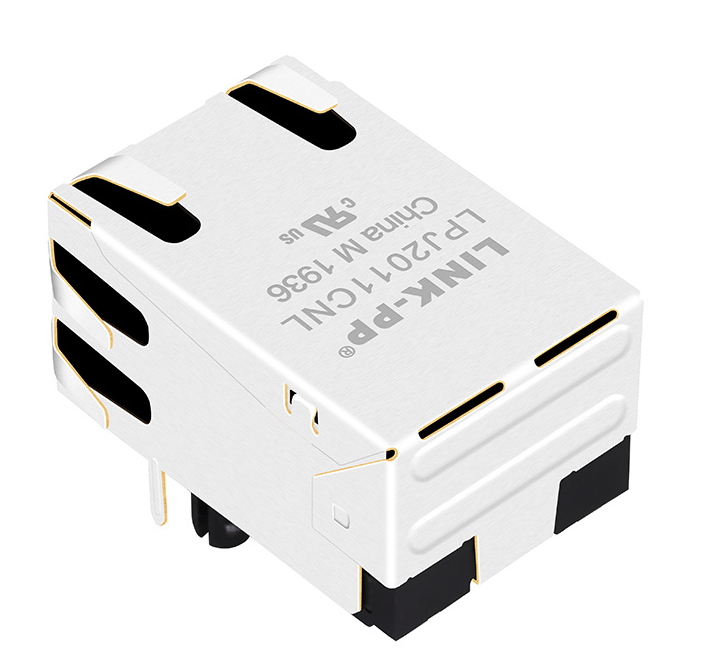

LPJ2011CNL oleh LINK-PP adalah konektor RJ45 8-pin berlapis premium dengan magnetik terintegrasi (ICM) yang dirancang untuk jaringan Ethernet 10/100 Base-T standar.Dengan konfigurasi port 1x1 standar, desain tab-up, dan Through-Hole Technology (THT) mounting, MagJack ini dirancang untuk mengoptimalkan real estat PCB sambil memberikan perisai EMI dan integritas sinyal yang sangat baik.
Sesuai dengan standar IEEE 802.3, RoHS, UL, dan standar REACH, LPJ2011CNL adalah solusi konektivitas yang sangat andal yang banyak digunakan di PC industri, otomatisasi rumah pintar, dan elektronik konsumen.
| Parameter | Spesifikasi |
|---|---|
| Rasio berputar (± 2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Induktansi | 350 μH Min @ 100 kHz, 0,1 V, 8 mA |
| Kerugian Penempatan | -1,0 dB Max (0,1 ‰ 100 MHz) |
| Kembali Kerugian | 1°30 MHz: -20 dB Min30°60 MHz: -15 dB Min60°80 MHz: -10 dB Min |
| Swara lintas | 1°30 MHz: -20 dB Min30°60 MHz: -15 dB Min60°100 MHz: -30 dB Min |
| Penolakan Mode Umum (CMR) | -30 dB Min (1100 MHz) |
| Tegangan isolasi (Hi-Pot) | 1500 VAC RMS selama 60 detik Min |
| Suhu operasi | 0°C sampai +70°C |
| Standar Ethernet | 10BASE-T / 100BASE-TX |
| Integrasi Magnetik | Magnetik LAN terintegrasi |
Jika desain Anda membutuhkan antarmuka Ethernet yang kompak dan dapat diandalkan, LPJ2011CNL RJ45 MagJack sangat cocok.Magnetik terintegrasi membantu merampingkan desain PCB sambil mendukung integritas sinyal untuk aplikasi 10/100 Base-TFaktor bentuk tab-up membuatnya cocok untuk tata letak di mana orientasi port penting, dan desain tanpa LED membuat modul sederhana untuk produk yang tidak memerlukan indikasi link / aktivitas visual.
Model ini juga merupakan pilihan praktis bagi pembeli yang mencari jack 10/100 Base-T RJ45 yang kompatibel pin-to-pin yang dapat mendukung strategi penggantian, desain ulang, atau pengadaan multi-sumber.
Berkat pelindung yang kuat dan jejak standar, LPJ2011CNL sangat serbaguna.
Jika Anda mencarijack magnetik 10/100 Base-T RJ45 yang dapat diandalkan dengan orientasi tab-up, tanpa LED dan konstruksi lubang tertutup, yangLPJ2011CNLadalah pilihan yang efisien untuk desain Ethernet Anda berikutnya.
LPJ2011CNL dirancang untuk10/100 Base-Taplikasi, bukan Gigabit Ethernet.
Tidak, model ini adalahtanpa LEDversi.
LPJ2011CNL adalahnon-PoEJack magnetik RJ45.
Ini menggunakanteknologi lubang tembus (THT)untuk pemasangan PCB.
Magnetik terintegrasi membantu menyederhanakan desain PCB, meningkatkan penanganan sinyal Ethernet, dan mengurangi jumlah komponen eksternal yang dibutuhkan.
