Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: LPJK7001AONL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: $0.08-$1.79
Kemasan rincian: 60pcs / tray, atau Paket Reel
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 2800K-PCS/bulan
PN: |
LPJK7001AONL |
TAB arah: |
UP |
RoHS compliant: |
Ya |
Ethernet: |
10/100 Base-T |
Sampel: |
TERSEDIA |
Mengajukan: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
PN: |
LPJK7001AONL |
TAB arah: |
UP |
RoHS compliant: |
Ya |
Ethernet: |
10/100 Base-T |
Sampel: |
TERSEDIA |
Mengajukan: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |

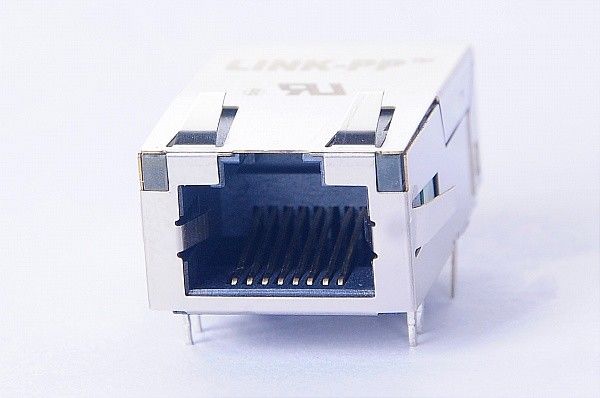

| Konektor RJ45 Single Port Low Profile dengan 10/100 Base-T Integrated Magnetics, LED Oranye & Hijau / Kuning, Tab Up, RoHS | |
| Nomor Bagian LINK-PP | LPJK7001AONL |
| Aplikasi-Lan | ETHERNET (NoN PoE) |
| Hubungi Plating Area Perkawinan | EMAS 6u "/ 15u" / 30u " |
| Cores per Port | 4 |
| Dioda | TIDAK ADA DIODA |
| Opsi LED | ORANGE & GRREN / KUNING |
| Memalangi | TAB UP |
| Jumlah Port | 1X1 |
| PCB | FR4 |
| PCB Mount Angle | SIDE ENTRY |
| PCB Mempertahankan Posting | T POST |
| Tinggi Paket (mm) | 11.30 |
| Paket Panjang (mm) | 24.04 |
| Lebar Paket (mm) | 16,85 |
| Pin Type | THT SOLDER |
| RoHS Compliant | YA-ROHS-5 DENGAN MEMIMPIN DI PEMERIKSAAN SOLDER |
| Pencarian | IYA NIH |
| Perisai Tab EMI | DENGAN |
| Kecepatan | 10/100 BASE-T |
| Suhu | 0 HINGGA 70 ℃ |
| Ternyata Rasio RX | 1CT: 1CT |
| Ternyata Rasio TX | 1CT: 1CT |
Deskripsi:
1X1 Tab-up 10/100 / 1000M konektor RJ45 profil rendah dengan dimensi 16.85X24.13X11.30mm, tanpa leds.
1. Fitur Jenis Produk:
1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)
2. Keterikatan Mekanis:
1) Konfigurasi Jack = 1 x 1
3. Karakteristik Listrik:
1) Terlindung = Ya
4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder
5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB
6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount
7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack
8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,
Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS
9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor
10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85
Aplikasi:
Digunakan untuk peralatan jaringan dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL
Keunggulan kompetitif:
16 tahun pengalaman produksi,
1100 staf,
Tes 100%
Waktu pengiriman yang fleksibel
Pelanggan utama:
TEXAS INTRUMEN SAMSUNG GE SONY CANNON FLEXTRONICS
LINK-PP adalah pemasok RJ45 terbesar dari Texas Instruments, Samsung, dan SONY. Selamat datang untuk mengunjungi websititi Texas Instruments: http://www.ti.com/tool/beaglebk#0
Anda akan melihat logo kami: "LINK-PP" di BeagleBone Black .
BeagleBone Black adalah platform pengembangan sumber daya yang didukung biaya rendah, open source, untuk pengembang prosesor ARM® Cortex ™ -A8 dan penggemar. Boot Linux dalam waktu kurang dari 10 detik dan mulailah di Sitara ™ AM335x pengembangan prosesor ARM Cortex-A8 dalam waktu kurang dari 5 menit hanya dengan satu kabel USB.
Garis produksi:
PERALATAN UJI:
1. ROHS Analyzer
2.EMI PENGUJIAN
3. HIPOT PENGUJIAN
5.Auto Transformer Tester
.
