Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: 0826-1L1T-57-F
Dokumen: LPJK1014A8NL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000
Harga: $0.09-$1.05
Kemasan rincian: 50 pcs dalam 1 baki, 24 baki dalam 1 karton, yaitu 32*30*31,8,5 KGS (1200pcs) setiap karton
Waktu pengiriman: Saham
Syarat-syarat pembayaran: TT,NET30/60/90 Hari
Menyediakan kemampuan: 3000000/Bulan
MPN: |
0826-1L1T-57-F |
Setara: |
LPJK1014A8NL |
Seri: |
RJ45 MagJack ICM |
standar Ethernet: |
10Base-T / 100Base-TX |
Konfigurasi Port: |
1×1 |
PERINGKAT POE: |
Kelas PoE+ 30W |
Tipe Pemasangan: |
Melalui lubang |
Konfigurasi LED: |
Hijau / Hijau-Kuning |
OCL: |
Minimal 350µH |
Tegangan isolasi: |
2250VDC |
MPN: |
0826-1L1T-57-F |
Setara: |
LPJK1014A8NL |
Seri: |
RJ45 MagJack ICM |
standar Ethernet: |
10Base-T / 100Base-TX |
Konfigurasi Port: |
1×1 |
PERINGKAT POE: |
Kelas PoE+ 30W |
Tipe Pemasangan: |
Melalui lubang |
Konfigurasi LED: |
Hijau / Hijau-Kuning |
OCL: |
Minimal 350µH |
Tegangan isolasi: |
2250VDC |

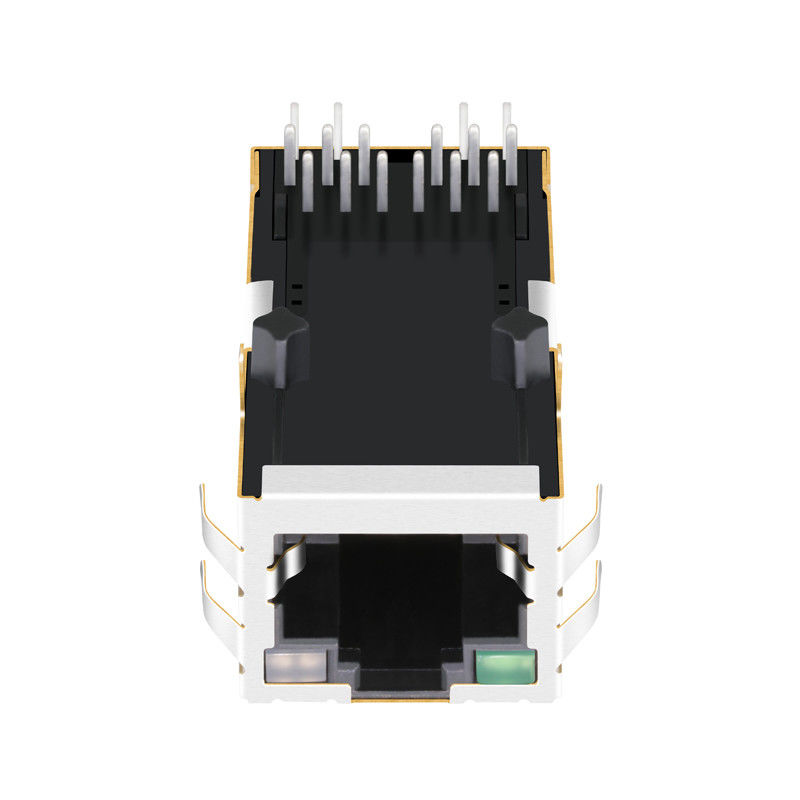

Itu0826-1L1T-57-Fadalah port tunggal (1x1)MagJack Ethernet Cepat 10/100Base-Tmenampilkan terintegrasiIEEE 802.3at PoE+ (30W)kemampuan pengiriman daya. Spesifikasi utama meliputi aTab Atas (mengunci)orientasi pelabuhan,Melalui Lubangpemasangan PCB,1500 Vrmsisolasi dielektrik, suhu operasi0°C hingga +70°C, dan terintegrasiHijau (Kiri) / Hijau-Kuning (Kanan)LED. Ini menggabungkan magnet internal yang mencegah saturasi inti di bawah arus DC kontinu hingga 600mA, menstandarisasi konektivitas daya dan data dalam kamera IP, perangkat keras VoIP, dan panel kontrol akses.
Itu0826-1L1T-57-Fadalah Modul Konektor Terintegrasi MagJack (ICM) port tunggal (1x1) berstandar industri yang dirancang untuk perangkat Ethernet komersial yang memerlukan transmisi data dengan keandalan tinggi dan hinggaDaya melalui Ethernet 30W (PoE+). Sepenuhnya sesuai denganIEEE 802.3 10/100Base-TDanIEEE 802.3 pada Tipe 2standar, konektor ini mengintegrasikan transformator transmisi, tersedak mode umum, terminasi impedansi Bob Smith, dan sirkuit umpan daya PoE+ arus tinggi dalam housing RJ45 dengan ketinggian standar.
Direkayasa dengan aTab Atas (TU)orientasi port, fitur 0826-1L1T-57-F terintegrasiHijau / Hijau-Kuning (G/GY)LED diagnostik untuk memberikan status port langsung dan visibilitas tautan/aktivitas tanpa memerlukan pipa lampu khusus. Dilengkapi dengan pelindung luar paduan tembaga yang kuatTab EMI Atas & Sampinguntuk menjamin kontak grounding terus menerus ke panel sasis, memastikan kepatuhan terhadap emisi FCC Part 15 Kelas B. Beroperasi di a0°C hingga +70°Crentang suhu, ini adalah komponen optimal untuk kamera keamanan IP, terminal kontrol akses, telepon VoIP, dan gateway IoT pintar.
| Parameter | Spesifikasi | Standar / Referensi |
| Seri Produk | ICM MagJack® | Solusi Magnetik Bel Fuse |
| Kecepatan Data | 10/100Base-T (Ethernet Cepat) | Sesuai IEEE 802.3 |
| Peringkat PoE | PoE+ 30 W (Hingga 600mA DC terus menerus) | IEEE 802.3 pada Tipe 2 |
| Suhu Operasional | 0°C hingga +70°C | Jangkauan Operasi Komersial |
| Suhu Penyimpanan | -40°C hingga +85°C | Dalam kemasan / Dilepas |
| Isolasi Dielektrik (DWV) | 1500 Vrms Min | 60 detik (Pri:Dtk) |
| Konfigurasi Pelabuhan | Port 1x1, Tab Atas (Latch-Up) | Profil Standar |
| Gaya Pemasangan | Pemasangan Lubang Melalui | Gelombang/Solder Tangan |
| Tab EMI | Ya (Atas dan Samping) | Pembumian pegas sasis |
| Kepatuhan RoHS | Ya (Sesuai RoHS 6/6) | Penunjukan akhiran "-F". |
| Metrik | Rentang Frekuensi | Batasan Teknis | Catatan |
| Rasio Ternyata | Saluran TX & RX | 1CT:1CT (TX) / 1CT:1CT (RX) | ±2% Simetris Disadap Tengah |
| Induktansi Sirkuit Terbuka (OCL) | 100kHz, 100mV | 350 µH Menit | Dengan 8mA DC Bias diterapkan |
| Kerugian Penyisipan (Maks) | 1,0MHz – 100MHz | -1,0 dB Maks | Transmisi frekuensi tinggi datar |
| Kerugian Pengembalian (Min) |
1,0MHz – 30MHz 30MHz – 60MHz 60MHz – 80MHz |
-18 dB Min -14 dB Min -12 dB Min |
Impedansi Sistem 100Ω |
| Penolakan Mode Umum (Min) | 1,0MHz – 100MHz | -30 dB menit | Redaman mode umum EMI |
| Crosstalk (Min) | 1,0MHz – 100MHz | -35 dB menit | Isolasi saluran ke saluran |
Di dalam 0826-1L1T-57-F, pasangan diferensial untuk 10/100Base-TX (Pin 1/2 untuk TX, Pin 3/6 untuk RX) dirutekan melalui transformator isolasi 1:1 dan tersedak mode umum. Keran tengah transformator sisi kabel terhubung langsung ke rel daya PoE+ khusus:
A: Meskipun diberi peringkat0°C hingga +70°C, instalasi luar ruangan harus memperhitungkan pembebanan matahari dan pembuangan panas internal dari sirkuit PoE 30W. Jika suhu enclosure internal berisiko melebihi +70°C, teknisi perangkat keras harus meningkatkan ke versi kelas industri0826-1X1T-57-F (-40°C hingga +85°C).
A: LED kiri adalah dioda Hijau satu warna (biasanya penurunan maju 2,1V–2,2V pada 20mA). LED kanan adalah dioda hijau/kuning dua warna yang dihubungkan dengan kabel anti-paralel atau katoda umum tergantung pada sub-revisi; arus penggerak harus dibatasi hingga 10mA–20mA melalui resistor seri dari PHY atau SoC GPIO.
A: Magnet konvensional jenuh ketika arus DC tinggi melewati belitan diferensial. 0826-1L1T-57-F menggunakan keran tengah arus tinggi dengan inti ferit saturasi tinggi yang diuji untuk mempertahankan≥350 µH OCL bahkan dengan bias DC 8mA yang ditumpangkan pada arus PoE kontinu, memastikan tidak ada tautan yang terputus.
