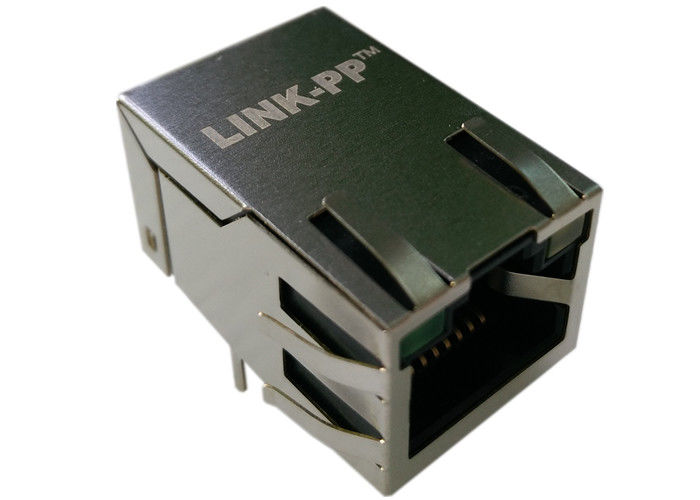

JP011821UNL 1×1 RJ45 PulseJack dengan Magnetik 1CT:1CT 100Base-TX

JP011821UNL PulseJack Tab-UP RJ45 dengan magnetik terintegrasi 1:1, 100Base-TX, isolasi 2250 VDC, LED; pemasangan through-hole.

JP011821UNL Cuplikan Cepat

• Nomor Suku Cadang: JP011821UNL (EOL dicatat dalam daftar sumber)
• Bentuk Faktor: 1×1 side-entry (tab-UP) RJ45 dengan magnetik terintegrasi (1CT:1CT)
• Penggunaan Utama: NIC 100Base-TX (Fast Ethernet), perangkat tertanam, router/switch yang membutuhkan transformator terintegrasi dan LED status.
• Peringkat Isolasi: 2250 VDC (datasheet) — Hipot 1500 Vrms @60 Hz selama 1 menit.
• Pemasangan: Through-Hole (THT) — retensi mekanis yang kuat, kompatibel dengan solder gelombang.
• Rentang Suhu: 0°C hingga +70°C (operasi).
• RoHS: Ya.
• Status: EOL (label sumber: EOL - CONN,RJ45,1X1,100D,1:1,TU NPB).

Fitur Utama 1x1 Tab-UP RJ45 PulseJack

• Magnetik 1CT:1CT asli terintegrasi — menyederhanakan BOM dan mengurangi area papan dibandingkan dengan magnetik diskrit.
• Isolasi Tinggi (spesifikasi 2250 VDC) untuk isolasi saluran yang kuat dan margin keamanan.
• LED Bi-warna / Ganda (kiri/kanan) untuk diagnostik tautan/aktivitas (notasi G_O/Y menunjukkan hijau/oranye bi-warna + kuning).
• Jari EMI disediakan untuk pembumian pelindung yang lebih baik saat sasis/pelindung yang dibumikan digunakan.
• Dirancang untuk 100Base-TX — kehilangan penyisipan, kehilangan pengembalian, dan crosstalk dioptimalkan di sekitar 1–100 MHz.
• Pemasangan through-hole & housing UL94V-0 untuk keandalan dan kemudahan manufaktur.

Spesifikasi JP011821UNL 100Base-TX Magjack

Datasheet JP011821UNL

1. Datasheet Mekanik JP011821UNL

2. Datasheet Tata Letak PCB JP011821UNL

3. Datasheet Skema Elektrik JP011821UNL

Spesifikasi Bahan, Kepatuhan, dan Lingkungan

• Pelindung: Kuningan dengan pelapisan nikel 10–20 µin di atas kuningan — konduktivitas dan perlindungan korosi yang baik.
• Kontak: Perunggu fosfor dengan lapisan bawah nikel + emas selektif (15 µin) pada area sambungan — memastikan resistansi kontak rendah dan sambungan yang tahan lama.
• Housing: Termoplastik dengan peringkat UL94V-0 untuk kinerja tahan api.
• Suhu Operasi: 0°C hingga 70°C — cocok untuk peralatan kelas komersial tetapi tidak untuk lingkungan industri yang keras (-40°C).
• MSL = 1: tidak perlu pemanggangan khusus sebelum reflow/perakitan.

Catatan Desain & integrasi PCB untuk RJ45 dengan Magnetik

• Jejak & mekanis: Pin THT memberikan fiksasi mekanis yang kuat — konfirmasikan potongan papan dan area yang tidak boleh dilewati untuk jarak bebas masuk dari atas.
• Pembumian pelindung: Gunakan bantalan jari EMI dan beberapa lubang via ground ke ground PCB untuk memanfaatkan sepenuhnya pelindung untuk kontrol EMI. Rute jalur impedansi rendah ke sasis jika diperlukan.
• Magnetik: Magnetik 1CT:1CT internal menghilangkan kebutuhan akan transformator eksternal — tetap verifikasi pencocokan sisi PHY dan persyaratan choke mode umum untuk PHY Anda.
• LED: Pin LED K/K menggunakan opsi bi-warna / warna tunggal (G_O/Y). Periksa pinout untuk penempatan resistor atau persyaratan penggerak LED di papan — beberapa desain menyertakan resistor seri di papan, yang lain mengharapkannya eksternal.
• Termal / solder gelombang: Konstruksi THT mentolerir solder gelombang dan aliran reflow standar (periksa rekomendasi produsen).

FAQ Tentang JP011821UNL RJ45 PulseJack

Q1 — Apakah JP011821UNL terlindung?

A: Ya. Produk ini menggunakan pelindung kuningan dengan pelapisan nikel (10–20 µin Ni di atas kuningan) dan menyertakan jari EMI untuk pembumian sasis.

Q2 — Apakah JP011821UNL menyertakan magnetik?

A: Ya. Ini berisi magnetik 1CT:1CT terintegrasi (TX dan RX 1CT:1), menghilangkan kebutuhan akan transformator LAN eksternal untuk desain 10/100Base-TX standar.

Q3 — Kecepatan Ethernet apa yang didukungnya?

A: Direkayasa untuk 100Base-TX (10/100 Mbps). Tidak ditentukan untuk operasi Gigabit — validasi sebelum digunakan pada 1000Base-T.

Q4 — Berapa peringkat isolasi / hipotnya?

A: Isolasi ditentukan sebagai 2250 VDC; uji hipot yang tercantum adalah 1500 Vrms @60Hz selama 1 menit.

Q5 — LED apa yang tersedia dan bagaimana konfigurasinya?

A: LED Kiri/Kanan ditunjukkan sebagai G_O / Y (bi-warna hijau/oranye di satu sisi, kuning di sisi lain). Verifikasi pinout dan penempatan resistor seri dalam skema Anda.

Q6 — Berapa rentang suhu operasinya?

A: 0°C hingga +70°C (kelas komersial).

Q7 — Apakah suku cadang ini sesuai dengan RoHS dan berapa MSL-nya?

A: Ya, sesuai dengan RoHS. MSL = 1.

Q8 — Apakah JP011821UNL masih dalam produksi?

A: Sumber mencatat EOL (end-of-life) pada daftar suku cadang. Jika Anda mengandalkan siklus produksi yang panjang, kualifikasi alternatif LPJ2011KONL lebih awal.

Q9 — Apa kasus penggunaan Khas dari JP011821UNL Magjack?

A: Papan tertanam, NIC, router, perangkat jaringan konsumen yang membutuhkan magnetik terintegrasi dan indikator LED.
