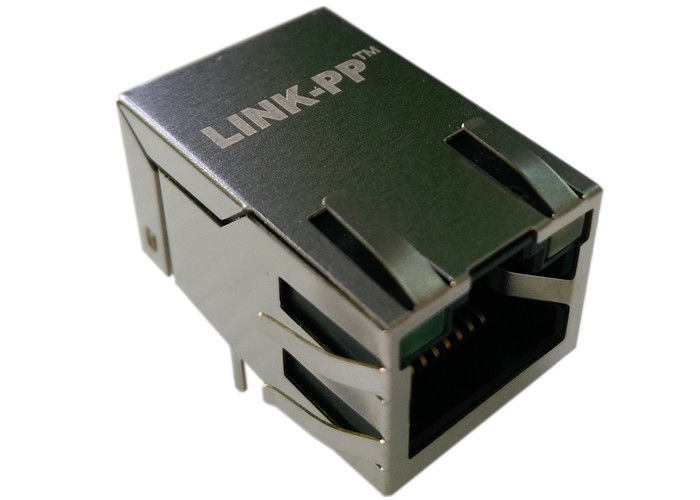

JP011821UNL 1×1 RJ45 PulseJack dengan Magnetik 1CT:1CT 100Base-TX

JP011821UNL PulseJack Tab-UP RJ45 dengan magnetik 1:1 terintegrasi, 100Base-TX, isolasi 2250 VDC, LED; pemasangan melalui lubang.

JP011821UNL RJ45 PulseJack Potongan Cepat

• Nomor bagian:JP011821UNL (EOL dicatat dalam daftar sumber)
• Faktor bentuk:1×1 sisi-masuk (tab-UP) RJ45 dengan magnetik terintegrasi (1CT:1CT)
• Penggunaan utama:NIC 100Base-TX (Fast Ethernet), perangkat tertanam, router/switch yang membutuhkan transformator terintegrasi dan status LED.
• Rating isolasi: 2250 VDC(Lapisan data) Hipot 1500 Vrms @60 Hz selama 1 menit.
• Pemasangan:Through-Hole (THT) strong mechanical retention, kompatibel dengan solder gelombang.
• Jangkauan suhu: 0°C sampai +70°C(mengoperasikan).
• RoHS:Ya, aku tahu.
• Status:EOL (label sumber:EOL - CONN,RJ45,1X1,100D,1:1,TU NPB)).

Fitur Utama 1x1 Tab-UP RJ45 PulseJack

• Magnetik sejati 1CT:1CT terintegrasiMeredupkan BOM dan mengurangi area papan dibandingkan dengan magnetik diskrit.
• Isolasi tinggi(2250 VDC spec) untuk isolasi jalur yang kuat dan margin keamanan.
• LED dua warna / ganda (kiri/kanan)untuk diagnostik link/aktivitas (notasi G_O/Y menunjukkan warna hijau/orange + kuning).
• Jari EMIdiperuntukkan untuk pemasangan tanah perisai yang lebih baik ketika menggunakan sasis/perisai yang dipasangkan.
• Dirancang untuk 100Base-TX️ kehilangan penempatan, kehilangan kembali, dan crosstalk dioptimalkan sekitar 1 ¢ 100 MHz.
• Pemasangan melalui lubang & UL94V-0 rumahuntuk keandalan dan manufacturability.

Spesifikasi JP011821UNL 100Base-TX Magjack

JP011821UNL Lembar data

1. JP011821UNL Mesin lembar data

2. JP011821UNL Layout PCB Data Sheet

3. JP011821UNL Lembar Data Skema Listrik

Bahan, Kesesuaian dan Spesifikasi Lingkungan

• Perisai:Tembaga dengan 10 ∼20 μin perpaduan nikel di atas tembaga ∼ konduktivitas yang baik dan perlindungan korosi.
• Kontak:Fosfor perunggu dengan plat bawah nikel + emas selektif (15 μin) pada area kawin, memastikan ketahanan kontak yang rendah dan kawin yang tahan lama.
• Perumahan:Nominal termoplastikUL94V-0untuk kinerja mudah terbakar.
• Suhu operasi:0 °C sampai 70 °C Tidakuntuk lingkungan industri yang keras (-40°C).
• MSL = 1:tidak diperlukan panggang khusus sebelum aliran kembali/pemasangan.

Desain & PCB Integrasi Catatan untuk RJ45 dengan Magnetics

• Jejak & mekanik:Pin THT memberikan pemasangan mekanik yang kuat
• Perlindungan tanah:Gunakan EMI finger pads dan multi-ground vias ke PCB ground untuk sepenuhnya memanfaatkan perisai untuk kontrol EMI.
• Magnetik:Magnetik 1CT:1CT internal menghilangkan kebutuhan untuk trafo eksternal masih memverifikasi PHY sisi pencocokan dan standar-mode choke persyaratan untuk PHY Anda.
• LED:Pin LED L/R menggunakan opsi bi-warna / warna tunggal (G_O/Y). Periksa pinout untuk penempatan resistor atau persyaratan drive LED on-boardyang lain mengharapkan mereka eksternal.
• Solder termal / gelombang:Konstruksi THT mentolerir solder gelombang dan aliran reflow standar (verifikasi rekomendasi produsen).

FAQ Tentang JP011821UNL 100Base-TX RJ45 MagJack

Apakah JP011821UNL dilindungi?

A:Ya. Produk ini menggunakan perisai kuningan dengan plating nikel (10 ‰ 20 μin Ni di atas kuningan) dan termasuk jari EMI untuk grounding sasis.

Q2 Apakah JP011821UNL termasuk magnetik?

A:Ya. Ini berisi magnetik 1CT:1CT terintegrasi (TX dan RX 1CT:1), menghilangkan kebutuhan akan trafo LAN eksternal untuk desain standar 10/100Base-TX.

T3

A:Dirancang untuk100Base-TX (10/100 Mbps). Itu tidak ditentukan untuk operasi Gigabit. Validasi sebelum digunakan di 1000Base-T.

Q4

A:Isolasi ditentukan sebagai2250 VDCTest hipot yang tercantum adalah1500 Vrms @60Hz selama 1 menit.

Q5 LED apa yang tersedia dan bagaimana mereka dikonfigurasi?

A:LED kiri/kanan ditandai sebagaiG_O / Y(hijau / oranye dua warna di satu sisi, kuning di sisi lain).

Q6 Apakah kisaran suhu operasi?

A: 0°C sampai +70°C(kelas komersial).

Q7 Apakah bagian ini sesuai dengan RoHS dan apa MSL?

A:Ya, sesuai dengan RoHS.MSL = 1.

Q8 Apakah JP011821UNL masih diproduksi?

A:Catatan sumberEOLJika Anda mengandalkan produksi panjang, memenuhi syarat alternatif LPJ2011KONL lebih awal.

Q9 ¢ Apa kasus penggunaan khas dariJP011821UNL Magjack?

A:Papan tertanam, NIC, router, peralatan jaringan konsumen yang membutuhkan magnetik terintegrasi dan indikator LED.
