HY911105A 10/100Base-T Magnetic RJ45 Connector dengan LED

The HY911105A adalah konektor RJ45 10/100Base-T satu port dengan magnetik dan LED terintegrasi, banyak digunakan dalam sistem tertanam berkemampuan Ethernet, pengontrol industri, dan perangkat jaringan.

Dengan isolasi transformator onboard dan indikator LED, HY911105A membantu menyederhanakan desain PCB, mengurangi biaya BOM, dan memastikan kinerja Ethernet yang sesuai dengan IEEE 802.3.

✔ Cocok untuk produksi volume
✔ Tersedia secara luas dan mudah didapatkan
✔ Umumnya digunakan sebagai bagian desain referensi drop-in

Fitur Utama dari HY911105A

• RJ45 satu port (8P8C), 10/100Base-T
• Magnetik terintegrasi (tidak memerlukan transformator eksternal)
• LED bawaan untuk indikasi Link / Aktivitas
• Isolasi 1500 Vrms (sesuai standar Ethernet)
• ≥350 µH OCL @ 100 kHz, 8 mA
• Pemasangan PCB melalui lubang, orientasi sudut kanan
• Desain berpelindung untuk perlindungan EMI
• Sesuai RoHS

Spesifikasi Listrik & Mekanik

HY911105A Lembar Data & Gambar

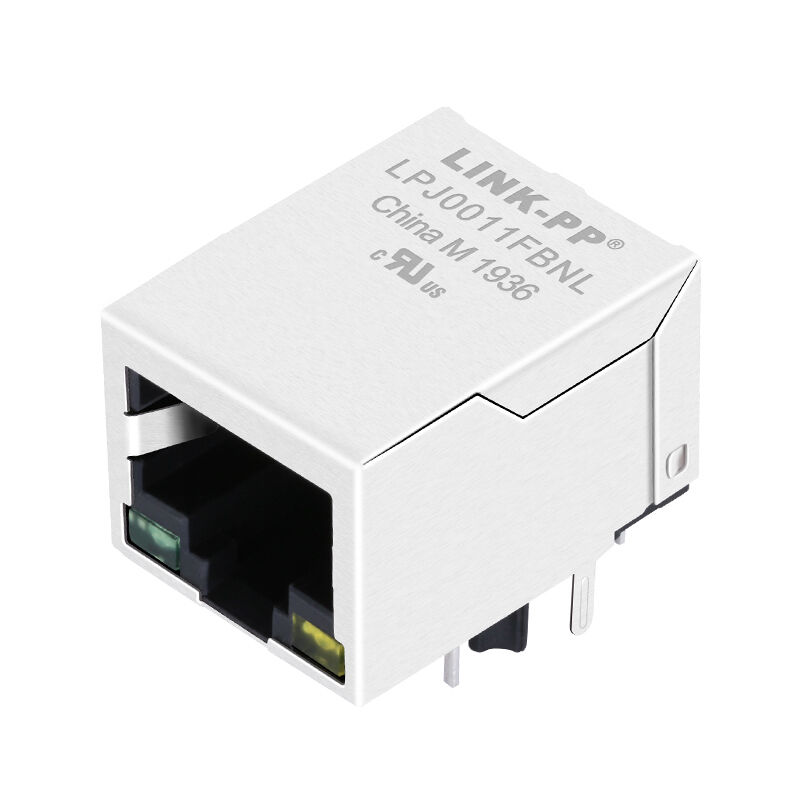

Konektor RJ45 10/100Base-T satu port LINK-PP LPJ0011FBNL dengan magnetik terintegrasi sering dianggap kompatibel secara fungsional dengan HY911105A.

Selalu verifikasi pinout, polaritas LED, dan footprint sebelum penggantian langsung.

Aplikasi Umum

HY911105A umumnya digunakan dalam:

• Papan tertanam berkemampuan Ethernet
• Router, switch, dan perangkat akses
• Kamera IP dan sistem keamanan
• Peralatan kontrol dan otomatisasi industri
• Gerbang IoT dan modul komunikasi

FAQ

1. Apakah HY911105A cocok untuk Ethernet 100 Mbps?
Ya. Ini sepenuhnya mendukung aplikasi Ethernet IEEE 802.3 10/100Base-T.

2. Apakah HY911105A memerlukan transformator eksternal?
Tidak. Magnetik terintegrasi di dalam konektor RJ45.

3. Bisakah HY911105A diganti dengan HR911105A?
Dalam banyak desain, ya. Namun, konfigurasi pinout dan LED harus diverifikasi sebelum substitusi.

4. Apakah HY911105A sesuai RoHS?
Ya. Ini cocok untuk produk yang sesuai RoHS.
