Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: HX1188NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$2.7
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 5KK/bulan
P/N: |
HX1188NL |
Pemasangan: |
smt |
Putar Radio: |
1:1 |
Kecepatan Data: |
100BASE-TX |
Hipot: |
1500VDC |
PoE: |
Non-PoE |
P/N: |
HX1188NL |
Pemasangan: |
smt |
Putar Radio: |
1:1 |
Kecepatan Data: |
100BASE-TX |
Hipot: |
1500VDC |
PoE: |
Non-PoE |
| Parameter | Deskripsi |
| Nomor Bagian | HX1188NL |
| Produsen | Pulse Electronics (Perusahaan Yageo) |
| Kategori produk | Komponen magnetik LAN / Transformer Ethernet |
| Standar yang Didukung | IEEE 802.3 sesuai |
| Aplikasi | 10/100Base-T Ethernet (Port Tunggal) |
(Suhu operasi: -40°C sampai +85°C. Semua parameter memenuhi standar IEEE 802.3)
| Parameter | Nilai / Spesifikasi | Kondisi Uji / Catatan |
| Rasio putaran (TX) | 1CT: 1CT | Saluran Transmisi (±5%) |
| Rasio berputar (RX) | 1CT: 1CT | Saluran Penerimaan (±5%) |
| Induktansi sirkuit terbuka (OCL) | 350 μH Min | @ 100KHz, 0.1Vrms, 8mA DC Bias |
| Kerugian Penempatan | -1,15 dB Max | @ 0,1 MHz sampai 100 MHz |
| Kembali Kerugian | -18,0 dB Min | @ 0,1 MHz sampai 30 MHz |
| -14,0 dB Min | @ 60 MHz | |
| -12.0 dB Min | @ 80 MHz | |
| Swara lintas | -40.0 dB Tipe | @ 30 MHz |
| Penolakan Mode Umum (CMRR) | -40.0 dB Tipe | @ 30 MHz |
| Tegangan isolasi (HIPOT) | 1500 Vrms Min | Input ke Output (Untuk 1 menit) |
| Parameter | Spesifikasi | Catatan |
| Tipe pemasangan | SMT (Surface Mount Technology) | SMD |
| Paket / Kasus | 16-Pin SOIC / SOP | Standar jejak 16 pin |
| Dimensi (L x L x H) | 120,70 x 7,11 x 5,97 mm | Dimensi maksimum |
| Suhu operasi | -40°C sampai +85°C | Kelas Industri |
| Suhu penyimpanan | -40°C sampai +125°C | |
| Kepatuhan Lingkungan | Sesuai dengan RoHS, Bebas Timah | "NL" akhiran menunjukkan Tidak Ada Timah |
| Tingkat Sensitivitas Kelembaban | MSL 1 | Penanganan standar |
HX1188NL adalah transformator LAN Ethernet 10/100Base-T dual-port yang dirancang untuk menyediakan isolasi sinyal, pencocokan impedansi, dan penekanan kebisingan antara chip PHY dan kabel jaringan.Hal ini umumnya digunakan dalam aplikasi Fast Ethernet dan mendukung standar IEEE 802.3 persyaratan untuk transmisi data yang andal.
HX1188NL biasanya memiliki rasio putaran 1: 1 untuk saluran pemancar dan penerima, induktansi sekitar 350 μH, dan tegangan isolasi sekitar 1500 Vrms.Hal ini dirancang untuk 10/100Base-T Ethernet dan datang dalam paket kompak permukaan-mount cocok untuk integrasi PCB.
HX1188NL mendukung kecepatan data Ethernet 10Base-T dan 100Base-TX, membuatnya cocok untuk aplikasi Fast Ethernet.karena bandwidth dan karakteristik listriknya tidak dirancang untuk persyaratan sinyal kecepatan tinggi.
Tidak, HX1188NL tidak kompatibel dengan Gigabit Ethernet karena dirancang khusus untuk aplikasi 10/100Base-T.Gigabit Ethernet membutuhkan magnetik yang berbeda dengan bandwidth yang lebih tinggi dan karakteristik kinerja yang lebih ketat, jadi transformer khusus 1000Base-T harus digunakan sebagai gantinya.
HX1188NL biasanya memiliki rasio putaran 1: 1 untuk saluran pemancar dan penerima, yang memastikan pencocokan impedansi yang tepat antara Ethernet PHY dan kabel twisted-pair.Rasio ini adalah standar untuk sebagian besar desain trafo 10/100Base-T LAN.
HX1188NL menyediakan tegangan isolasi sekitar 1500 Vrms, yang membantu melindungi perangkat Ethernet dari lonjakan listrik dan perbedaan potensial tanah.Isolasi ini penting untuk memenuhi persyaratan keamanan dan keandalan dalam peralatan jaringan.
HX1188NL biasanya kompatibel dengan chip 10/100Base-T Ethernet PHY seperti Microchip LAN8720, TI DP83848, dan transceiver Fast Ethernet serupa.perancang harus selalu memverifikasi kompatibilitas dengan desain referensi produsen PHY untuk memastikan kinerja yang optimal.

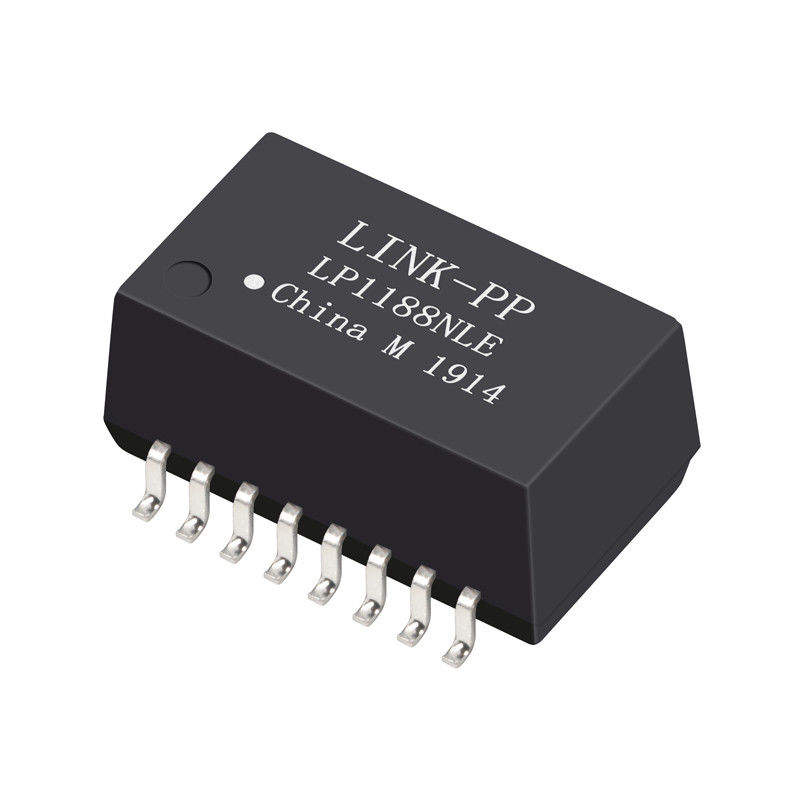

Penggantian umum untuk HX1188NL adalah LP1188NL, yang menawarkan karakteristik listrik yang sama, termasuk rasio putaran 1: 1 dan dukungan 10/100Base-T.insinyur harus memverifikasi parameter kunci seperti induktansi, kehilangan sisipan, dan tegangan isolasi.
HX1188NL digunakan antara konektor Ethernet PHY dan konektor RJ45 untuk menyediakan isolasi dan pengkondisian sinyal.dengan bias pusat-tap yang tepat dan routing impedansi terkontrol untuk memastikan integritas sinyal dan kepatuhan EMI.
HX1188NL adalah trafo LAN diskrit yang digunakan pada PCB, sementara konektor RJ45 dengan magnetik terintegrasi (MagJack) menggabungkan trafo dan konektor menjadi satu komponen.Solusi diskrit menawarkan lebih banyak fleksibilitas desain, sementara solusi terintegrasi menyederhanakan tata letak dan perakitan.
