Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: S553-5999-37
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan

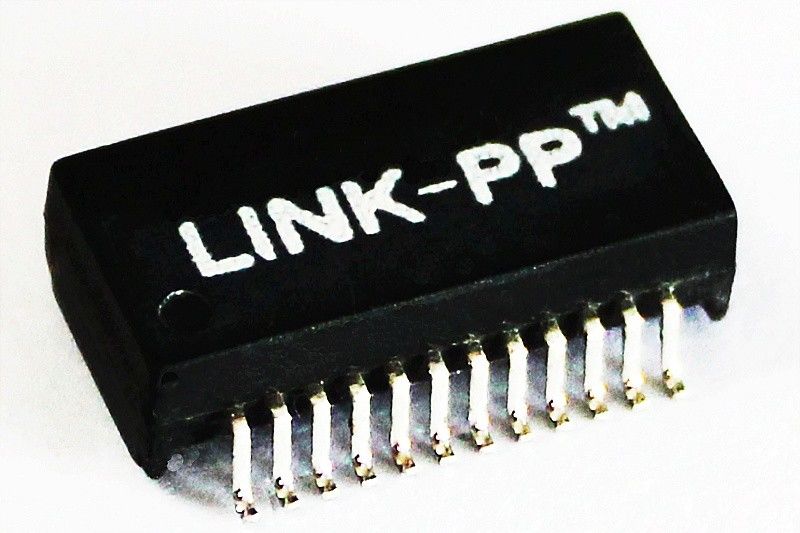

Terisolasi SMD Lan Transformer S553-5999-37 10BASE-T Lan Magnetics S556-5999-26
• Transformer mengubah rasio RX 1CT: 1CT dan TX 1CT: 1.41CT
• Modul port tunggal tersedia dengan dan tanpa tersedak mode umum
• Low profile, surface mount packaging diberi peringkat suhu reflow IR puncak 225 ° C
• Suhu operasi 0 ° hingga 70 ° C
• Tegangan gangguan interwinding minimum 1500 Vrms
Spesifikasi Listrik @ 25 ℃
1. Mengembalikan Rasio:
(1-3) :( 16-14) = 1CT: 1CT
(6-8) :( 11-9) = 1CT: 1.41CT
2.OCL: 200uH Min
Kerugian 3.Insion:
1 ～ 10MHz: -1.0dB Maks
4.Return Loss:
1 ～ 10MHz: -15dB Min
5.Tentang Penolakan Mode Umum:
10 ～ 30MHz: -40dB Min
30 ～ 100MHz: -30dB Min
6.Crosstalk:
1 ～ 10MHz: -40dB Min
7.Hipot: 1500Vrms.
antara Input-Output
8. Suhu Operasi: 0 ～ 70 ℃.
CATATAN:
1.Untuk Kartu Adaptor, Maus, Hub, dan
Aplikasi Motherboard
2. Dirancang untuk memenuhi atau melampaui IEEE802.3,
10 spesifikasi Base-T
3. Tersedia Dengan Common Mode Chokes untuk
EMI Suppression
4.Untuk bagian RoHS tambahkan akhiran NL
5.RoHS "NL" puncak solder rating 245 ℃.
| Terisolasi SMD Lan Transformer S553-5999-37 10BASE-T Lan Magnetics S556-5999-26 | |||
|---|---|---|---|
| S553-3855-02 | S553-6500-L4 | S560-6600-JE | S553-6500-90 |
| S553-3873-17 | S554-3184-00 | S560-6600-JF | S553-6500-91 |
| S553-5692-08 | S553-5999-37 | S560-6600-JG | S553-6500-96 |
| S553-5692-09 | S554-3184-02 | S560-6600-JJ | S553-6500-A6 |
| S553-5841-14 | S554-6500-15 | S560-6600-JV | S553-6500-A7 |
| S553-5999-08 | S554-6500-16 | S560-6600-JW | S553-6500-A8 |
| S553-5999-18 | S554-6500-17 | S560-6600-JY | S553-6500-B5 |
| S553-5999-24 | S554-6500-18 | S553-5999-37 | S553-6500-B6 |
| S553-5999-26 | S553-5999-37 | S560-6600-K7 | S553-6500-B7 |
| S553-5999-28 | S554-6500-20 | S560-6600-KA | S553-6500-B8 |
| S553-5999-32 | S554-6500-25 | S560-6600-KD | S553-6500-B9 |
| S553-5999-37 | S554-6500-26 | S560-6600-KH | S553-6500-C1 |
| S553-5999-38 | S554-6500-27 | S560-6600-KJ | S553-6500-C4 |
| S553-5999-39 | S554-6500-29 | S560-6600-KK | S553-6500-C6 |
| S553-5999-52 | S554-6500-30 | S553-5999-37 | S553-6500-C7 |
