Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: SMST-1666 / HX2260NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |
HX2260NL |
Spesifikasi1: |
SMST-1666 |
Kecepatan: |
10/100 Basis-T |
Jumlah port: |
lajang |
Aplikasi: |
LAN Ethernet (Non Poe) |
Suhu: |
- 40 ℃ KE + 85 ℃ |
Hi-Pot: |
1500Vrms |
OCL: |
350uh min |
Archivi Disponibil: |
PDF/3D/ISG/STP/STEP/DATEREET |
Spesifikasi: |
HX2260NL |
Spesifikasi1: |
SMST-1666 |
Kecepatan: |
10/100 Basis-T |
Jumlah port: |
lajang |
Aplikasi: |
LAN Ethernet (Non Poe) |
Suhu: |
- 40 ℃ KE + 85 ℃ |
Hi-Pot: |
1500Vrms |
OCL: |
350uh min |
Archivi Disponibil: |
PDF/3D/ISG/STP/STEP/DATEREET |

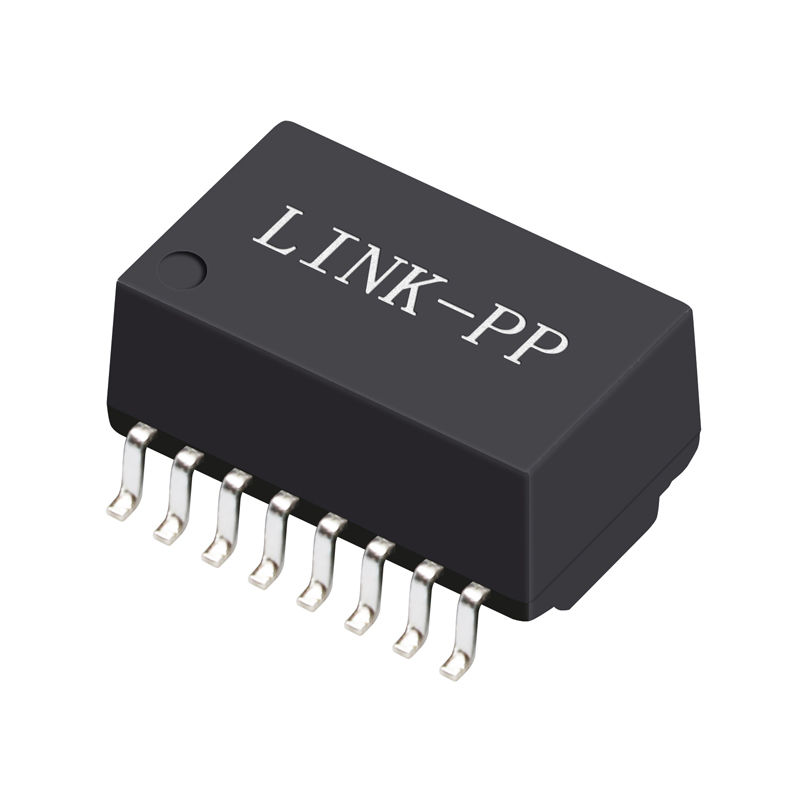

Satu Port Lan Transformer, 10/100 BASE-TX Modul Magnetik
1.Rj45 Single Port Lan Transformer
2.ColiStructure: Toroidal
3.100base-t transformer
4.SMD, 16 pin
10 / 100 BASE-TX Single Port Lan Transformer Dengan 16 Pin
Deskripsi:
Single Port 100 Base-t ETHERNET MAGNETIC TRANSFORMERS
| Aplikasi | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | Ya. |
| Komentar | RoHS sesuai LPXXXXNL |
| Konfigurasi RX | T,C |
| Konfigurasi TX | T,C |
| Konstruksi | MOLD TRANSFER |
| Inti Per Pelabuhan | 4 |
| Jumlah Pelabuhan | Single |
| PCB | Tidak ada PCB |
| Paket | SMT |
| Ketinggian Paket (Inci) | 0.225 atau lainnya |
| Ketinggian kemasan (mm) | 5.715 atau lainnya |
| Panjang Paket (Inci) | 1.12 atau lainnya |
| Panjang kemasan (mm) | 28.448 atau lainnya |
| Lebar Paket (Inci) | 0.63 atau lainnya |
| Lebar Paket (mm) | 16.002 atau lainnya |
| Memenuhi RoHS | YES-RoHS-6 |
| Kecepatan | 10/100/1000BASE-TX |
| Suhu | 0 Hingga 70/-40 Hingga +85 |
| Mengubah Rasio RX | 1CT:1CT |
| Mengubah Rasio TX | 1CT:1CT |
| P/N Utama | LP1198NL, dll. |
Spesifikasi Listrik ((25):
1. Berputar rasio50KHz, 0.5V
Sisi chip: Sisi garis = 1CT: 1CT+_2%
2. Induktansi (Ls) 100KHz, 0,1V, 12mA DC Bias:
Sisi chip: 350uH Min
3. Kerugian Insertion 1-100MHz: -1.4dB Max
4. Kembali Loss1-30MHz: -16dB Min
40MHz: -14,4dB Min
50MHz: -13,1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Diferensial untuk Penolakan Mode Umum:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms Min
Aplikasi
Digunakan untuk jaringan dan peralatan komunikasi seperti HUB, kartu PC,Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL
Keuntungan Kompetitif
| HX2260NL Transformer One Port Lan, 10/100 BASE-TX Modul Magnetik SMST-1666 | |||
|---|---|---|---|
| 16PT8515-4 LF | G4P109N-C | LG1P109RN LF | NA0068 LF |
| 16PT8520RX LF | G4P109NM-A | LG1P109NM | NA0069 LF |
| 16PT8520RX LF | HX2260NL | 24HSS1041-2 HF | NA0069R LF |
| 12PS1142X LF | G4P109NY-2 LF | 24HSS1041A-2 HF | NH15 LF |
| 12PS6121A LF | G4P109R LF | 24HSS1041AM-21 HF | HX2260NL |
| 12PS6121C LF | G4P109RNY LF | 24HSS1041AX-2 HF | NS0013A LF |
| 12PS6121CX LF | HX2260NL | HX2260NL | NS0013B LF |
| 12PS6121UX LF | G4P209N-1 LF | 24HSS1041E-2 HF | NS0013BX LF |
| 12PH21A LF | G4P209NS-1 LF | 24HSS1041E-2 HF | NS0013C LF |
| 12ST1112 LF | G4P209NS-2 LF | 24HSS1041Y-2 HF | NS0013X LF |
| 16ST1086 HF | G4P209NSS LF | HX2260NL | NS0068 LF |
| 16ST8510 HF | G4P209NSS-L LF | 24HSS1041M-2 HF | NS0068A LF |
| 16ST8515 HF | G4P209NY LF | 24HSS1041RM-2 HF | NS0068B LF |
| 16ST8515-4 HF | G4P209NY-1 LF | 24HSS1041RZ-2 HF | NS0068C LF |
