Name: TS6121A STS6121A LAN Transformer 10/100 BASE Untuk Hub Jaringan
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: TS6121A
Price: 0.06 USD
Availability: InStock

Rincian Produk

Tempat asal: Guangdong, Cina

Nama merek: LINK-PP

Sertifikasi: UL,RoHS,Reach,ISO

Nomor model: TS6121A

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 400/2000/10K/25K

Harga: $0.06-$1.2

Kemasan rincian: T&R

Waktu pengiriman: 1-3 hari

Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day

Menyediakan kemampuan: 3KK/Bulan

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                    TS6121A, Transformer LAN yang dipasang di permukaan, 10/100 BASE Ethernet Transformer


Nomor Bagian:	STS6121A / TS6121A	Seri:	Transformator Ethernet
Kemaknitan:	10/100 Basis-T	Rasio belokan:	1CT : 1CT
Ukuran / dimensi:	12.70mm X 9.40mm X 6.22mm	Lembar data:	Hubungi Kami

Nomor Bagian:	STS6121A / TS6121A
Seri:	Transformator Ethernet
Kemaknitan:	10/100 Basis-T
Rasio belokan:	1CT : 1CT
Ukuran / dimensi:	12.70mm X 9.40mm X 6.22mm
Lembar data:	Hubungi Kami

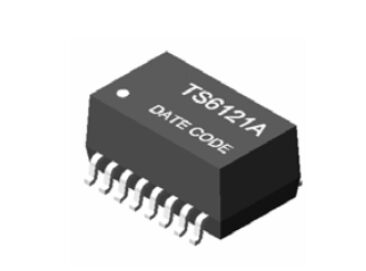

TS6121A STS6121A LAN Transformer 10/100 BASE Untuk Hub Jaringan

TS6121A 10/100 BASE-T LAN Transformer Ringkasan

Deskripsi: 10/100 BASE Pulse Transformer, SMD paket berukuran kecil (16-pin SMD)

Fitur Utama

Induktansi kebocoran yang rendah dan kapasitas penggulung yang rendah memastikan waktu naik yang cepat untuk impuls Ethernet.
Tegangan isolasi tinggi memenuhi persyaratan keamanan LAN internasional.
Desain SMD single-port (atau half-port) menawarkan fleksibilitas layout PCB maksimal.
Paket: SMD 16-pin sesuai dengan persyaratan IEEE 802.3.
Kompatibel dengan vendor Ethernet PHY / transceiver populer (seperti Intel, TDK, QSI, ICS).
Rentang suhu penyimpanan: 40 °C sampai + 125 °C.

Spesifikasi Listrik (pada 25 °C)

Parameter	Kondisi / Frekuensi	Nilai
OCL (μH Min)	100 kHz, 0,2 V, dengan bias DC 8 mA	350
Rasio berputar	TX = 1CT: 1CT	️
Kerugian Penempatan (dB Max)	00,5100 MHz	¥1.1
Kehilangan pengembalian (dB Min)	00,530 MHz	¢18
Kehilangan pengembalian (dB Min)	30.1 ¢ 60 MHz	¢18 + 20 * log ((f/30)
Kehilangan pengembalian (dB Min)	60.1 ¢ 80 MHz	¥12
Cross Talk (dB Min)	00,540 MHz	¥35
Cross Talk (dB Min)	40.100 MHz	33 + 20 * log ((f/50)
CMRR (dB)	00,5100 MHz	¥30
HI-POT (Vrms)	️	1500

10/100 Base-T LAN Magnetic STS6121A Data Sheet

TS6121A Data Sheet-Schematic

TS6121A STS6121A LAN Transformer 10/100 BASE Untuk Hub Jaringan 0

TS6121A Data Sheet-Mekanis

TS6121A STS6121A LAN Transformer 10/100 BASE Untuk Hub Jaringan 1

Hubungi Kami untuk Informasi Lebih LanjutModul Magnetik

Nomor Bagian Transformer LAN
16ST8515-1 LF	G4P209RNY LF	24SH10410 HF	NS0068D LF
TS6121A	G4P409N	24SH10416 HF	TS8121A LF
TL1142B-A	TS6121A	24SH10416 HF	NS0014Y LF
TL8515A LF	G4P409N-A	GSL5009 LF	NS0015 LF
TL8515C LF	G4P409RNY LF	TS6121A	NS14 LF
TN1142B LF	G4PS106N LF	G2P109N-C LF	NS14-1 LF
TN1284 LF	TS6121A	G2P109NY	NS14Z LF
TN8515 LF	G4PS109N LF	G2P129N	NS14Z LF
TN8515A LF	G4PS109RN LF	G2P129N	TS8121A LF
TN8515B LF	GH5209 LF	G2PM106N LF	NS14BZ LF
TN8515C LF	GH5409 LF	G2PM109N	NS14Y
TS13H HF	GH5609S LF	G2PM109N	TS8121A LF
TS21AY HF	GH5209-1 LF	G2PM109RNY LF	14ST9012P LF
TS800-06 HF	GH5210 LF	G2PM109N1 LF	VP6019 HF
TS21C HF	GH5409-1 LF	G2PM109NH LF	VP6018RZM HF
TS8121A HF	GH5409M LF	TS8121A LF	VP6015M LF
TS8121AX HF	GH5609S-1 LF	G2PM109NM LF	VP6014RZ HF
