Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: H5014NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Nomor bagian: |
H5014NL |
Kecepatan: |
Gigabit |
Jumlah Port: |
Ganda |
Aplikasi: |
LAN Ethernet |
Paket: |
SMD |
Suhu: |
-40 Sampai + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Nomor bagian: |
H5014NL |
Kecepatan: |
Gigabit |
Jumlah Port: |
Ganda |
Aplikasi: |
LAN Ethernet |
Paket: |
SMD |
Suhu: |
-40 Sampai + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
1.Single Port Lan Transformer
2.ColiStructure: Toroidal
3.100base-t transformator
4.SMD, 24 pin

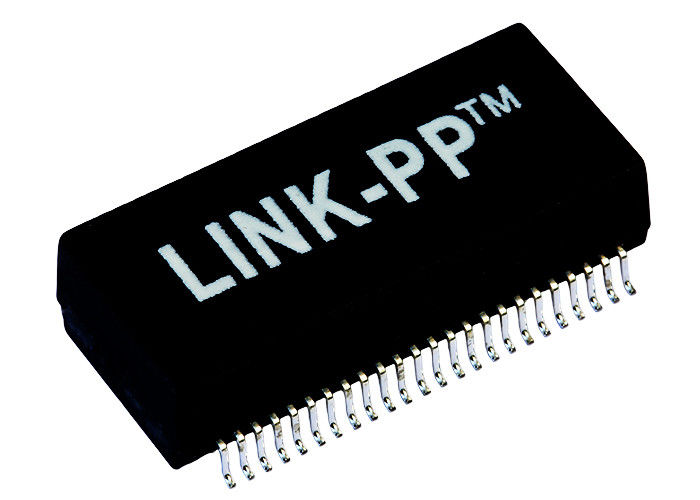

10/100 / 1000BASE-TX Dual Port Lan Transformer Dengan 48 Pin
Deskripsi:
Dual Port Gigabit Ethernet Magnetics Transformers
| Aplikasi | LAN ETHERNET (NON PoE) |
| AutomDX | IYA NIH |
| Komentar | RoHS Compliant LP5014NL |
| Konfigurasi RX | T, C |
| Konfigurasi TX | T, C |
| Konstruksi | TRANSFER MOLD |
| Cores Per Port | 4 |
| Jumlah Port | Ganda |
| PCB | TIDAK ADA PCB |
| Paket | SMT |
| Paket Tinggi (Inci) | 0,225 atau lainnya |
| Tinggi Paket (mm) | 5.715 atau lainnya |
| Paket Panjang (Inci) | 1.12 atau lainnya |
| Paket Panjang (mm) | 28.448 atau lainnya |
| Paket Lebar (Inci) | 0,63 atau lainnya |
| Lebar Paket (mm) | 16.002 atau lainnya |
| RoHS Compliant | YA-RoHS-6 |
| Kecepatan | 10/100 / 1000BASE-TX |
| Suhu | -40 Sampai + 85 ℃ |
| Ternyata Rasio RX | 1CT: 1CT |
| Ternyata Rasio TX | 1CT: 1CT |
| Utama P / N | LP5014NL, dll |
Spesifikasi Listrik (25):
1. Ternyata Ratio50KHz, 0,5V
Sisi chip: Sisi garis = 1CT: 1CT + _2%
2. Induktansi (Ls) 100KHz, 0.1V, 12mA DC Bias:
Sisi chip: 350uH Min
3. Penipisan Loss1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB Min
40MHz: -14.4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Rejection:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, Min
Aplikasi:
Digunakan untuk peralatan jaringan dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL
Sertifikasi profesional:
• ISO 9001: 2008
• Sertifikasi UL
• Dapatkan Cetitifaction
• Kepatuhan RoHS
• Kebijakan Lingkungan Aktif
Server Panduan Produk Lan:
● Layering ground plane sangat dianjurkan. Pasang konektor / pin ground modul diskrit ke sasis / ground analog jika memungkinkan.
● Simpan jejak sinyal dari PHY ke konektor / modul diskret sependek mungkin. Jika jejak melebihi 3-4 inci, perhatikan ketidakseimbangan impedansi saluran.
● Menggunakan BST (resistor 75 and dan tutup tegangan tinggi ke tanah chassis) untuk mengakhiri CT Sisi kabel disarankan untuk kinerja EMI terbaik (termasuk dalam sebagian besar solusi konektor).
● Ikuti catatan aplikasi produsen PHY untuk tata-letak lebih lanjut.
