Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: TX1267NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Nomor bagian: |
TX1267NL |
Kecepatan: |
10/100 Base-T |
Jumlah Port: |
Port tunggal |
Aplikasi: |
LAN Ethernet |
Paket: |
SMD |
Nomor PIN: |
24 |
Suhu: |
0 ℃ KE + 70 ℃ |
Konstruksi: |
Frame terbuka |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Nomor bagian: |
TX1267NL |
Kecepatan: |
10/100 Base-T |
Jumlah Port: |
Port tunggal |
Aplikasi: |
LAN Ethernet |
Paket: |
SMD |
Nomor PIN: |
24 |
Suhu: |
0 ℃ KE + 70 ℃ |
Konstruksi: |
Frame terbuka |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
1.Single Port Lan Transformer
2.ColiStructure: Toroidal
3.100Base-t Transformer
4.SMD, 16 pin

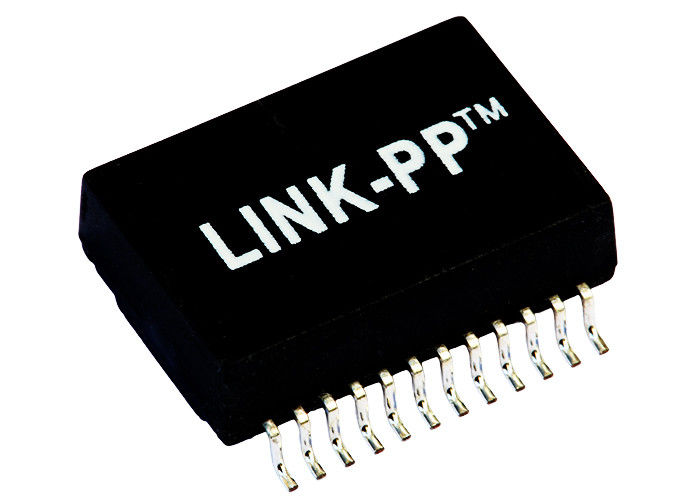

10/100 / 1000BASE-TX Single Port Lan Transformer Dengan 24 Pin
Deskripsi:
Port Tunggal Gigabit Ethernet Magnetics Transformers
| Aplikasi | LAN ETHERNET (PoE & NON PoE) |
| AutomDX | IYA NIH |
| Komentar | RoHS Compliant LPXXXXNL |
| Konfigurasi RX | T, C |
| Konfigurasi TX | T, C |
| Konstruksi | TRANSFER MOLD |
| Cores Per Port | 4 |
| Jumlah Port | Tunggal |
| PCB | TIDAK ADA PCB |
| Paket | SMT |
| Paket Tinggi (Inci) | 0,225 atau lainnya |
| Tinggi Paket (mm) | 5.715 atau lainnya |
| Paket Panjang (Inci) | 1.12 atau lainnya |
| Paket Panjang (mm) | 28.448 atau lainnya |
| Paket Lebar (Inci) | 0,63 atau lainnya |
| Lebar Paket (mm) | 16.002 atau lainnya |
| RoHS Compliant | YA-RoHS-6 |
| Kecepatan | 10/100 / 1000BASE-TX |
| Suhu | 0 HINGGA 70 / -40 Hingga +85 |
| Ternyata Rasio RX | 1CT: 1CT |
| Ternyata Rasio TX | 1CT: 1CT |
| Utama P / N | LP1102NL, dll |
Spesifikasi Listrik (25):
1. Ternyata Ratio50KHz, 0,5V
Sisi chip: Sisi garis = 1CT: 1CT + _2%
2. Induktansi (Ls) 100KHz, 0.1V, 12mA DC Bias:
Sisi chip: 350uH Min
3. Penipisan Loss1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB Min
40MHz: -14.4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Rejection:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, Min
Aplikasi:
Digunakan untuk peralatan jaringan dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL
Keunggulan kompetitif:
• Diproduksi di Bawah Kontrol Ketat.
• 100% Diuji (Bukan Hanya Diuji Batch)
• LINK-PP Adalah OEM Of TE (Tyco) Selama 10 Tahun
• Pelanggan yang Berhasil: Texas Instruments Samsung Cisco Siemens Dan Intel…
• LINK-PP Adalah Pemasok TI Yang Dipilih (Texas Instruments)
• Jaminan Kualitas: 7 Tahun
