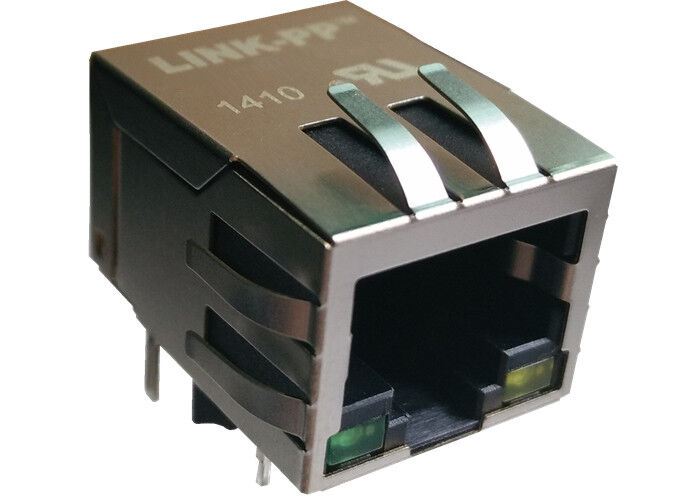

100Base dipasang Port tunggal PCB RJ45 / 8 Pin RJ45 Connector 13F-67CGYDS2NL

100base Mounted PCB RJ45 Tunggal Pelabuhan / 8 Pin RJ45 Connector 13F-67CGYDS2NL

Detail Cepat

• 10/100 BASE RJ45

• Tab 1X1 Turun

• RJ45 modular jack

• Desain magnetik untuk mendukung setiap PHY
• Memenuhi atau melampaui standar IEEE 802.3af dan ANSI X3.263
• termasuk 350uH menit OCL dengan bias 8mA
• Minimal isolasi 1500Vrms per persyaratan IEEE 802.3
• Dirancang untuk 100 transmisi basis melalui kabel UTP-5
• Ukuran yang sama dengan jack modular RJ-45 untuk menghemat ruang PCB Board
• Diakui oleh UL 60950-1

Deskripsi:

100base Mounted PCB RJ45 Tunggal Pelabuhan / 8 Pin RJ45 Connector 13F-67CGYDS2NL

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Keterikatan Mekanis:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount

7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,

Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS

9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85

Aplikasi:

Digunakan untuk peralatan jaringan dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL

Keunggulan kompetitif:

16 tahun pengalaman produksi,

2600 staf,

Tes 100%

Waktu pengiriman yang fleksibel
