Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: 101901MH016SA41ZL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |
LP1198NL |
Kecepatan: |
10/100 Base-T |
Jumlah Port: |
Tunggal |
Aplikasi: |
LAN Ethernet |
Nomor PIN: |
16 |
Suhu: |
- 40 ℃ KE + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Spesifikasi: |
LP1198NL |
Kecepatan: |
10/100 Base-T |
Jumlah Port: |
Tunggal |
Aplikasi: |
LAN Ethernet |
Nomor PIN: |
16 |
Suhu: |
- 40 ℃ KE + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
1. Nomor Coil: Autotransformer
2. Tegangan Isolasi: 1500Vrms
3.Type: SMT
4. Struktur Coil: Toroidal
10/100 base-t tunggal Port Ethernet Pulse Transformer Untuk Hub, Pc Card
Deskripsi:

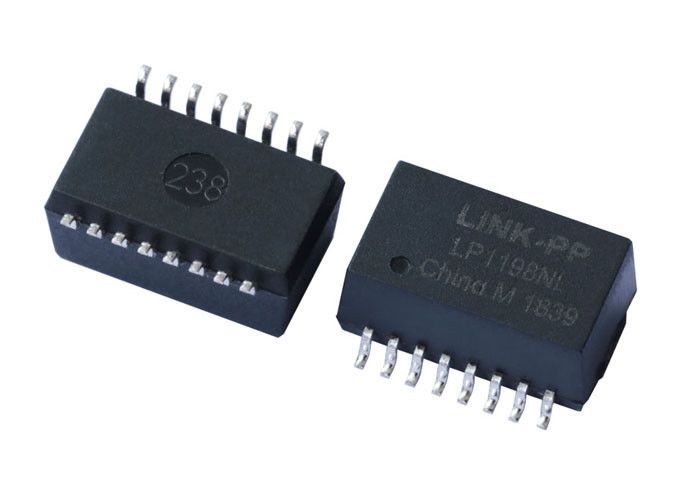

LP1198NL Single Ports Discrete Transformer, Autotransformer 101901MH016SA41ZL
Aplikasi | LAN ETHERNET (PoE & NON PoE) |
AutomDX | IYA NIH |
Komentar | RoHS Compliant LP1198NL |
Konfigurasi RX | T, C |
Konfigurasi TX | T, C |
Konstruksi | TRANSFER MOLD |
Cores Per Port | 4 |
Jumlah Port | 1 |
PCB | TIDAK ADA PCB |
Paket | SMT |
Paket Tinggi (Inci) | 0,225 atau lainnya |
Tinggi Paket (mm) | 5.715 atau lainnya |
Paket Panjang (Inci) | 1.12 atau lainnya |
Paket Panjang (mm) | 28.448 atau lainnya |
Paket Lebar (Inci) | 0,63 atau lainnya |
Lebar Paket (mm) | 16.002 atau lainnya |
RoHS Compliant | YA-RoHS-6 |
Kecepatan | 10 / 100BASE-TX |
Suhu | 0 HINGGA 70 / -40 Hingga +85 |

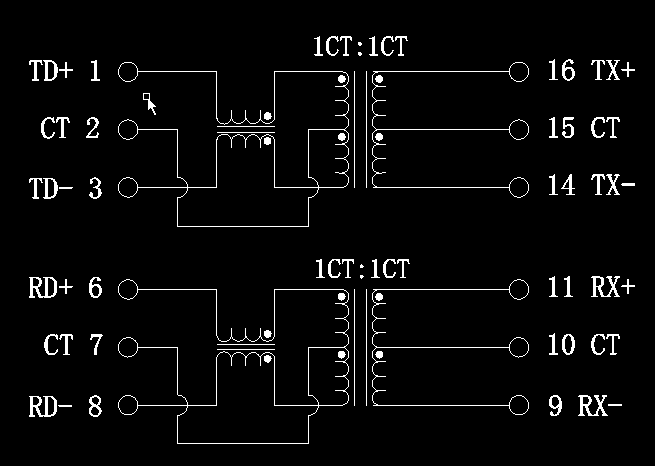

Ternyata Rasio RX | 1CT: 1CT |
Ternyata Rasio TX | 1CT: 1CT |
Utama P / N | LP1198NL, dll |
Spesifikasi Listrik (25):
Spesifikasi Listrik @ 25 ℃
1.OCL: 350uH Min
@ 100KHz, 0.2V, Dengan 8mA DC BIAS
2.Turns Ratio (%% P5%):
TX = 1CT: 1CT RX = 1CT: 1CT
Kerugian 3.Insion:
0,3-100MHz: -1,1dB Maks
4.Return Loss (dB Min):
0.3-30MHz: -18 40MHz: -16
50MHz: -14,5 60-80MHz: -12
5.Crosstalk (dB Min):
0,3-60MHz: -42 60-100MHz: -35
6. Penolakan Mode Umum (dB Min):
0.3-30MHz: -40 60MHz: -35
80-100MHz: -30
7. Isolasi Tegangan: 1500Vrms
8. Suhu Operasi: -40 ℃ ～ + 85 ℃.
CATATAN
1.Dirancang untuk mendukung aplikasi, seperti SOHO (modem ADSL), LAN-on-Motherboard (LOM), hub dan Switch.
2. Dengan berbagai Turns Rasio.
3.RoHS "NL" puncak solder peringkat 260 ℃.
Keunggulan kompetitif:
16 tahun pengalaman produksi,
2600 staf,
Tes 100%
Waktu pengiriman yang fleksibel
