Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: J1011F21PNL(LPJ1011ABNL)
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 100 pcs
Harga: $0.09-$1.85
Kemasan rincian: 50PCS / Baki, 1200pcs / Carton
Waktu pengiriman: dalam waktu seminggu
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 200000-300000/Bulan
Jenis: |
Jack Magnetik |
Bahan Perisai: |
Tembaga |
Bahan kontak Fosfor Perunggu: |
Perunggu Fosfor |
Bahan Perumahan: |
Termoplastik |
Peringkat mudah terbakar: |
UL 94 V-0 |
Tingkat Sensitivitas Kelembaban: |
Peringkat tertinggi 1 |
Jenis: |
Jack Magnetik |
Bahan Perisai: |
Tembaga |
Bahan kontak Fosfor Perunggu: |
Perunggu Fosfor |
Bahan Perumahan: |
Termoplastik |
Peringkat mudah terbakar: |
UL 94 V-0 |
Tingkat Sensitivitas Kelembaban: |
Peringkat tertinggi 1 |
| Posisi | 10GBase-T Through Hole RJ45 Connector dengan LED |
|---|---|
| Pulsa P/N | J1011F21PNL |
| LINK-PP P/N | LPJ1011ABNL |
| Magnetik | Terintegrasi |
| Jenis kelamin | Jack (Wanita) |
| Orientasi pemasangan PCB | Masuk sisi |
| Orientasi Kunci | Standar - Catch-Up |
| PelabuhanKonfigurasi | 1X1 |
| Kecepatan | 10/100 BASE-TX |
| AutoMDIX | Dengan |
| Sudut pemasangan | Sudut kanan |
| Jumlah Posisi/Kontak | 8P8C |
| PoE | Tidak ada |
| LED L / R Warna | Hijau / Kuning |
| Metode Penghentian | Solder |
| Jenis Penghentian Kontak | Melalui Lubang |
| Terlindung | Ya, aku tahu. |
| Jari EMI | Bagian Atas dan Sisi |
| Suhu Operasi | 0°C sampai +70°C |
| Proses Solder Bebas Timah | Solder gelombang yang mampu 260°C |
| Berlaku untuk | Papan sirkuit cetak |
| Dimensi ((LxWxH) | 25.25*16.15*13.45mm |
| Status RoHS | Memenuhi RoHS |
| Sampel | Tersedia |
| Data Sheet RJ45 Konektor | LPJ1011ABNL.pdf |

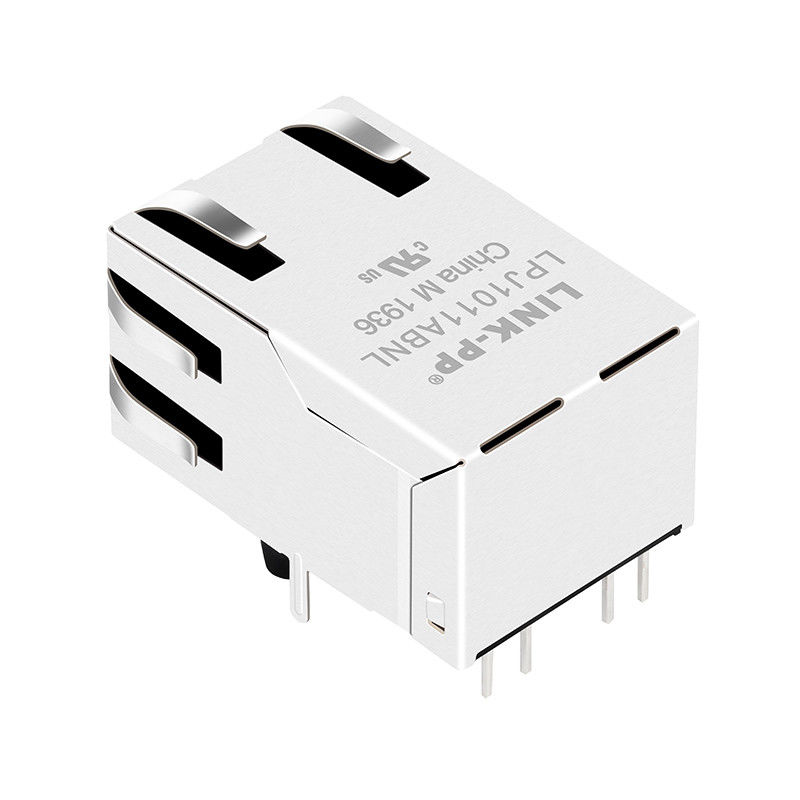

J1011F21PNL1x1 Tab-UP RJ45 konektorDengan magnetik terintegrasi memudahkan konektivitas jaringan Anda. Konektor ini dapat digunakan dalam modem ADSL, pengaturan LAN-on-Motherboard, Hub dan Switch, dll.
1. TR: ((100KHZ, 0,1V);
TX=1CT:1CT ± 3% RX=1CT:1CT ± 3%
2. LX: (100KHz,100mV, 8mA, DC Bias)
PINS: (P1,P2), ((P7,P8) = 350uH MIN
3Hipotesis:
PINS (P1,P3,P2) TO (J1,J2) = 1500VAC selama 60 detik
PINS (P7,P6,P8) TO (J3,J6) = 1500VAC selama 60 detik
4. Rugi penyisipan:
-1.0dB MAX @ 1.0MHz sampai 65MHz
5Kembali kehilangan:
-20dB MIN @ 1MHz sampai 10MHz
-16dB MIN @ 10MHz sampai 30MHz
-12dB MIN @ 30MHz sampai 60MHz
-10dB MIN @ 60MHz sampai 100MHz
6- Bicara Silang:
-40dB MIN @ 1MHz hingga 30MHz
-35dB MIN @30MHz sampai 60MHz
-30dB MIN @60MHz sampai 100MHz
7. Umum untuk umum MEMBANTAKAN MODE:
-30dB MIN @ 1MHz hingga 50MHz
-20dB MIN @50MHz sampai 150MHz
8. Suhu operasi: 0°C~70°C.
