Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: POE36PR-12ED
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.82
Kemasan rincian: Tape dan Reel
Waktu pengiriman: di kapal stok hari ini
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 5kk/bulan
Spesifikasi: |
POE36PR-12ED |
Kekuatan: |
36W |
Induktansi pada 0A: |
41 |
Toleransi: |
10% |
Berada pada: |
4.2A |
Induktansi Kebocoran maks: |
0,28µH |
Tegangan isolasi: |
12V, 1,5A |
Output sekunder: |
PDF/3D/ISG/Stp/Langkah/Lembar Data/Touchstone Format/S-parameter |
Lingkaran kehidupan: |
Lebih dari 20 tahun |
Spesifikasi: |
POE36PR-12ED |
Kekuatan: |
36W |
Induktansi pada 0A: |
41 |
Toleransi: |
10% |
Berada pada: |
4.2A |
Induktansi Kebocoran maks: |
0,28µH |
Tegangan isolasi: |
12V, 1,5A |
Output sekunder: |
PDF/3D/ISG/Stp/Langkah/Lembar Data/Touchstone Format/S-parameter |
Lingkaran kehidupan: |
Lebih dari 20 tahun |

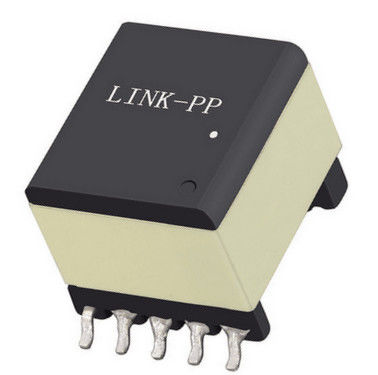

POE36PR-12ED adalah transformator flyback dan forward 36W untuk aplikasi PoE, dengan induktansi 41µH, isolasi 1500 Vrms, dan terminasi yang sesuai dengan RoHS.
Transformator POE36PR-12ED adalah transformator flyback 36W untuk PoE yang dirancang untuk konversi daya yang andal dalam sistem daya jaringan yang ringkas dan menuntut. Dibangun dengan inti ferit dan terminasi yang sesuai dengan RoHS, transformator ini mendukung desain daya DC-DC terisolasi di mana efisiensi, stabilitas termal, dan kinerja listrik sangat penting.
Insinyur yang mencari transformator flyback PoE, transformator forward untuk PoE, atau transformator terisolasi 36W akan menemukan POE36PR-12ED sangat cocok untuk pengiriman daya pada perangkat yang diberi daya Ethernet, sistem industri, dan peralatan komunikasi.
| Parameter | Spesifikasi |
|---|---|
| Daya | 36W |
| Induktansi pada 0A | 41µH ±10% |
| Kondisi Uji untuk Induktansi | 200 kHz, 0.1 Vrms, 0 Adc |
| Arus Saturasi (Isat) | 4.2A |
| DCR Primer | 62.0 mΩ maks |
| DCR Sekunder 1 | 23.0 mΩ maks |
| DCR Sekunder 2 | 23.0 mΩ maks |
| DCR Bantu | 85.0 mΩ maks |
| Induktansi Kebocoran | 0.28µH maks |
| Kondisi Uji Kebocoran | Diukur antara pin 1 dan 3 dengan semua pin lain korsleting |
| Rasio Lilitan | Pri : Sec1 : Sec2 : Aux = 1 : 0.375 : 0.375 : 0.375 |
| Tegangan Isolasi | 1500 Vrms |
| Output Sekunder | 12V, 1.5A per sekunder |
| Output Bantu | 10V, 50mA |
POE36PR-12ED dirancang untuk keandalan jangka panjang di lingkungan produksi dan mendukung proses perakitan suhu tinggi.
| Parameter Lingkungan | Spesifikasi |
|---|---|
| Kepatuhan | Sesuai RoHS, bebas halogen |
| Rentang Suhu Sekitar | -40°C hingga +125°C |
| Suhu Penyimpanan, Komponen | -40°C hingga +165°C |
| Suhu Penyimpanan, Pita dan Gulungan | -40°C hingga +80°C |
| Suhu Bagian Maksimum | +165°C |
| Tingkat Sensitivitas Kelembaban | MSL 1 |
| Ketahanan Panas Solder | Maksimum tiga kali reflow 40 detik pada +260°C |
Transformator menggunakan inti ferit, membantu mendukung kinerja magnetik yang efisien untuk aplikasi konversi daya.
Transformator POE36PR-12ED cocok untuk berbagai desain daya terisolasi, termasuk:
POE36PR-12ED digunakan dalam desain catu daya flyback dan forward PoE yang membutuhkan konversi terisolasi, output sekunder ganda, dan kinerja termal yang andal.
Ya. Ini secara khusus diposisikan sebagai transformator flyback & forward untuk PoE, membuatnya cocok untuk aplikasi konverter flyback.
Transformator menyediakan isolasi 1500 Vrms dari primer dan bantu ke setiap sekunder.
Setiap sekunder menyediakan 12V pada 1.5A, dan belitan bantu menyediakan 10V pada 50mA.
Ya. Ini sesuai dengan RoHS dan bebas halogen.
Rentang suhu sekitar adalah -40°C hingga +125°C.
