Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: L21N002-0
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |
LP1198NL |
Kecepatan: |
10/100 Base-T |
Jumlah port: |
Tunggal |
Aplikasi: |
Lan Ethernet |
Nomor PIN: |
16 |
Suhu: |
- 40 ℃ SAMPAI + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Lembar Data |
Spesifikasi: |
LP1198NL |
Kecepatan: |
10/100 Base-T |
Jumlah port: |
Tunggal |
Aplikasi: |
Lan Ethernet |
Nomor PIN: |
16 |
Suhu: |
- 40 ℃ SAMPAI + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Lembar Data |
1. Nomor Kumparan: Autotransformer
2. Tegangan Isolasi: 1500Vrms
3. Jenis: SMT
4. Struktur Kumparan: Toroidal
10/100 base-t port tunggal Ethernet Pulse Transformer Untuk Hub, Kartu Pc
Deskripsi:

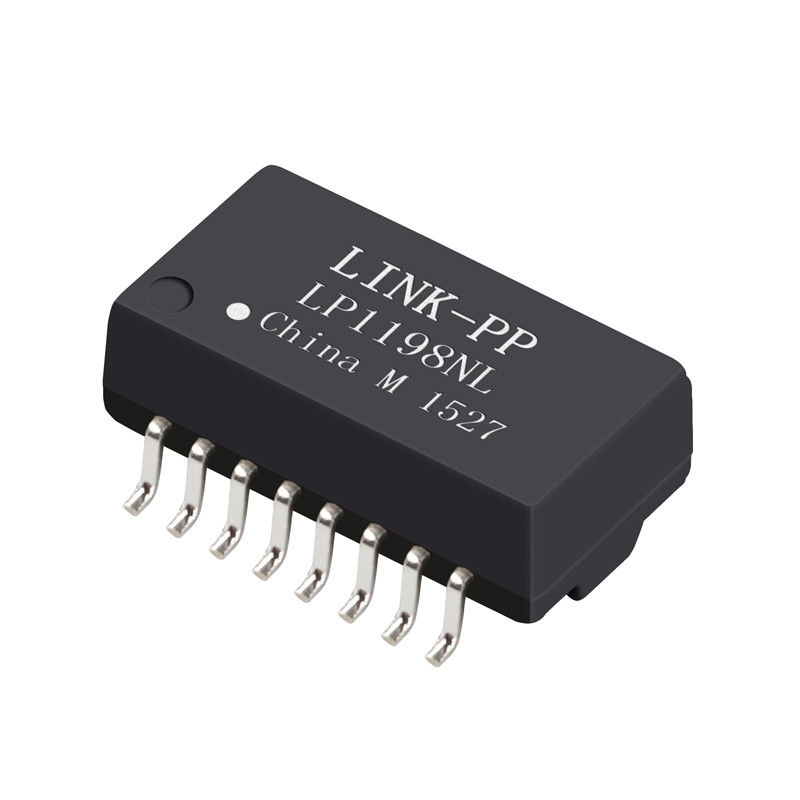

LP1198NL Single Ports Discrete Transformer, Autotransformer 101901MH016SA41ZL
|
Aplikasi |
LAN ETHERNET (PoE & NON PoE) |
|
AutomDX |
IYA |
|
Komentar |
Sesuai RoHS LP1198NL |
|
Konfigurasi RX |
T, C |
|
Konfigurasi TX |
T, C |
|
Konstruksi |
TRANSFER CETAKAN |
|
Core Per Port |
4 |
|
Jumlah Pelabuhan |
1 |
|
PCB |
TIDAK ADA PCB |
|
Paket |
SMT |
|
Tinggi Paket (Inci) |
0,225 atau lainnya |
|
Tinggi Paket (mm) |
5.715 atau lainnya |
|
Panjang Paket (Inci) |
1.12 atau lainnya |
|
Panjang Paket (mm) |
28.448 atau lainnya |
|
Lebar Paket (Inci) |
0,63 atau lainnya |
|
Lebar Paket (mm) |
16.002 atau lainnya |
|
Sesuai RoHS |
YA-RoHS-6 |
|
Kecepatan |
10 / 100BASE-TX |
|
Suhu |
0 SAMPAI 70 / -40 Sampai +85 |
|
Ternyata Rasio RX |
1CT: 1CT |
|
Ternyata Rasio TX |
1CT: 1CT |
|
P / N utama |
LP1198NL, dll |
Spesifikasi Listrik (25):
Spesifikasi Kelistrikan @ 25 ℃
1.OCL: 350uH Min
@ 100KHz, 0.2V, Dengan BIAS DC 8mA
2. Rasio Putaran (%% P5%):
TX = 1CT: 1CT RX = 1CT: 1CT
3. Rugi Insersi:
0,3-100MHz: -1.1dB Max
4. Rugi Kembali (dB Min):
0,3-30MHz: -18 40MHz: -16
50MHz: -14,5 60-80MHz: -12
5. Crosstalk (dB Min):
0,3-60MHz: -42 60-100MHz: -35
6. Penolakan Mode Umum (dB Min):
0,3-30MHz: -40 60MHz: -35
80-100MHz: -30
7. Tegangan Isolasi: 1500Vrms
8. Suhu Operasi: -40 ℃ ～ + 85 ℃.
CATATAN
1. Dirancang untuk mendukung aplikasi, seperti SOHO (modem ADSL), LAN-on-Motherboard (LOM), hub dan Switch.
2. Dengan berbagai Rasio Putaran.
3.RoHS "NL" peringkat solder puncak 260 ℃.
Keunggulan kompetitif:
16 tahun pengalaman produksi,
2600 staf,
Tes 100%
Waktu pengiriman yang fleksibel
