H6400NL H6400NLT Quad Port 1000BASE-T Transformator Magnetik Diskrit

H6400NL/H6400NLT Quad Port 1000BASE-T Ethernet Transformer

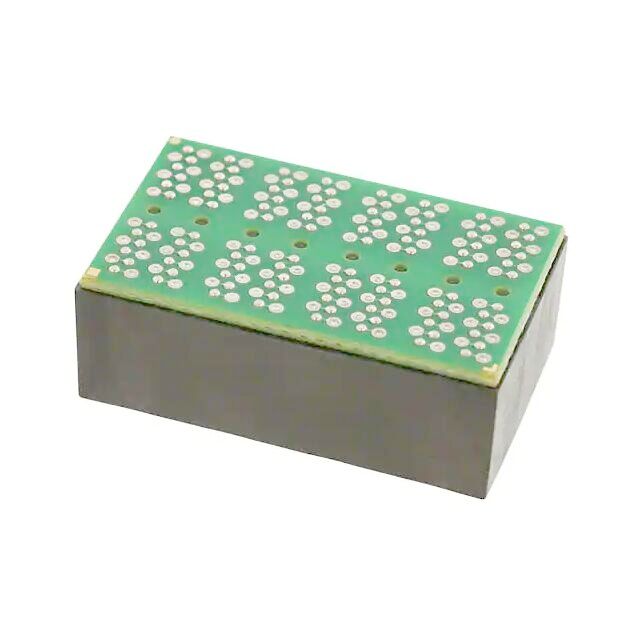

Gambaran Produk:

H6400NL dan H6400NLT adalah Quad Port 1000BASE-T Ethernet Transformer berkinerja tinggi yang dirancang untuk aplikasi jaringan canggih yang membutuhkan integritas sinyal yang unggul dan pengiriman daya yang andal.Transformer LAN ini memiliki konstruksi open frame dalam paket BGA (Bump Grid Array), dioptimalkan untuk transmisi data 1000BASE-T. Dirancang untuk mematuhi standar IEEE 802.3 untuk aplikasi Gigabit Ethernet sepenuhnya,seri H6400NL/H6400NLT memberikan kinerja elektromagnetik yang luar biasa dengan kehilangan penempatan yang dikontrol dengan hati-hati, kehilangan kembali, dan crosstalk parameter di seluruh rentang frekuensi yang luas. transformator ini memberikan penolakan umum-mode yang sangat baik dan menjaga kualitas sinyal bahkan dalam lingkungan yang bising secara listrik,membuat mereka ideal untuk pusat data, peralatan jaringan, dan aplikasi Ethernet industri.

Spesifikasi rinci:

Fitur dan Manfaat Utama:

• Konfigurasi Quad Port:Mendukung empat saluran Ethernet 1000BASE-T independen dalam satu paket kompak.
• Dukungan Power over Ethernet (PoE):4PAIR PoE 70W maksimal dengan kapasitas arus 600mA @ 57V.
• Isolasi Superior:Minimal 1500 VRMS antara input dan output untuk peningkatan keamanan dan integritas sinyal.
• Paket BGA Bump Grid Array:Desain hemat ruang dengan dimensi 28,45mm x 17,27mm x 11,18mm.
• Memenuhi RoHS-6:Desain ramah lingkungan memenuhi persyaratan peraturan terbaru.
• Konstruksi Open Frame:Dioptimalkan untuk kinerja termal dan keandalan.
• Rentang suhu komersial:Mengoperasikan dari 0 °C sampai 70 °C untuk pilihan penyebaran serbaguna.
• OCL tinggi (Induktansi Sirkuit Terbuka):350μH minimum (sisi media) dan 120μH minimum (sisi garis) untuk kualitas sinyal yang superior.
• Resistensi DC rendah:65 Ohm maksimum (1/2 gulungan) dengan ± 0,065 Ohm ketidakseimbangan maksimum untuk pengelolaan daya yang efisien.
• Optimalisasi kerugian pengembalian:-16dB minimum (1-40 MHz) dan -10+20*LOG ((f/80 MHz) dB minimum (40-100 MHz).

H6400NL/H6400NLT Lembar data

Mesin:

Skema:
