Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: HN4464SG
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.08-$1.2 Negotiable
Kemasan rincian: T&R
Waktu pengiriman: 1-2 minggu
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
P/n.1: |
HN4464SG |
P/n.2: |
HN4464S2G |
Turn Rasio: |
1 : 1 |
Jenis pemasangan: |
THT |
mendukung: |
PDF/3D/ISG/Stp/Langkah/Lembar Data |
Jenis: |
Transformator Quad 10/100Base-TX |
P/n.1: |
HN4464SG |
P/n.2: |
HN4464S2G |
Turn Rasio: |
1 : 1 |
Jenis pemasangan: |
THT |
mendukung: |
PDF/3D/ISG/Stp/Langkah/Lembar Data |
Jenis: |
Transformator Quad 10/100Base-TX |

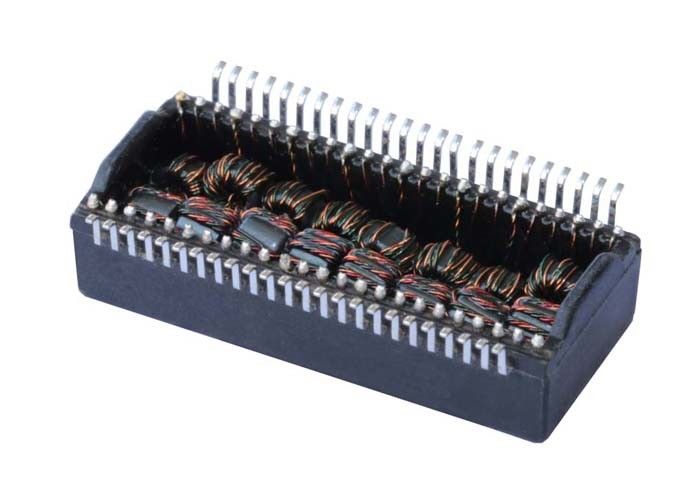

| HN4464SG HN4464S2G Quad Port 10/100 Base-TX Transformer | |
| Nomor bagian | HN4464SG / HN4464S2G |
| Kecepatan | 10/100 BASE-T |
| Jumlah Pelabuhan | Quad |
| Aplikasi - LAN | ETHERNET (bukan PoE) |
| Paket | DIP |
| Suhu | 0 sampai +70 |
| AutomDX | Ya. |
| Ketinggian kemasan (mm) | 6.32 |
| Panjang kemasan (mm) | 27.94 |
| Lebar Paket (mm) | 12.37 |
|
Spesifikasi |
Nilai |
Kondisi pengujian |
|---|---|---|
|
Induktansi sirkuit terbuka (OCL) |
350 μH Min |
100KHz, 0,1V, 8mA DC Bias |
|
Rasio berputar |
1CT:1CT ± 2% |
50KHz, 0,5V |
|
Kerugian Penempatan |
-1,1dB Max |
0.1 ~ 100MHz |
|
Kembali Kerugian |
-18dB Min (0,5-30MHz) |
|
|
|
-15dB Min (40MHz) |
|
|
|
-13dB Min (50MHz) |
|
|
|
-11dB Min (60-80MHz) |
|
|
Cross Talk |
-38dB Min |
0.1-100MHz |
|
Rasio Penolakan Mode Umum (CMRR) |
-40dB Min |
0.1-100MHz |
|
CWW (Capacitance Winding) |
50pF (jenis) |
|
|
Resistensi utama (Pri. Resistance) |
0.9Ω Max |
|
|
Hi-Pot (Tegangan Isolasi) |
1500Vrms (Pri/Sec) |
