Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO

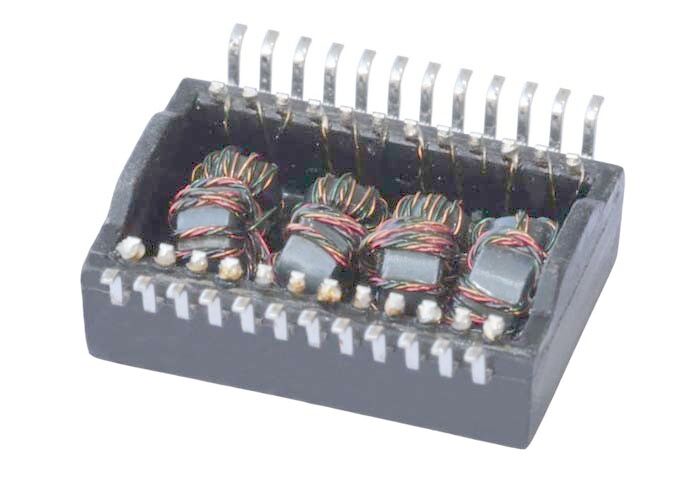

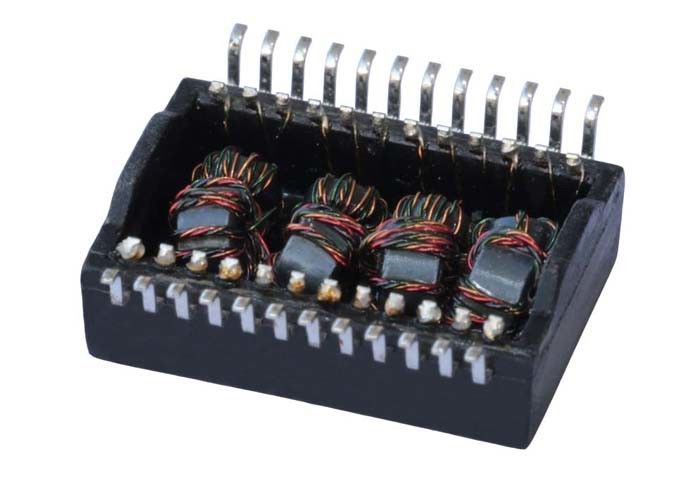

Nomor model: HST-24002SAR HST-24001SAR
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
● Sesuai dengan standar IEEE 802.3 untuk 1000Base-T.
● Induktansi primer (Lp) 350uH min.@ 100KHz,0.1Vrms,8mA.
● LL:0.35uH Maks @100KHz, 0.1V
● Cww:35pF Maks@100KHz, 0.1V
● DCR Primer:0.9ΩMaks; DCR Sekunder:1.2ΩMaks.
● Dirancang untuk penyolderan reflow pada suhu hingga 260℃.
● Suhu penyimpanan -25℃ hingga +125℃.
● Kepatuhan RoHS.
● Dirancang untuk aplikasi Gigabit Ethernet 100/1000Base-T full duplex jarak jauh.
● Mendukung 4 pasang kabel Kategori 5 UTP.
● Antarmuka kabel untuk isolasi dan emisi mode umum rendah.
| Parameter | Spesifikasi |
|---|---|
| Rasio Lilitan (±2%) | 1CT : 1CT |
| Kehilangan Sisipan | 1–100 MHz: 1.0 dB Maks |
| Kehilangan Balik |
1–30 MHz: -18 dB Min 40 MHz: -14.4 dB Min 50 MHz: -13.1 dB Min 60–80 MHz: -12 dB Min 100 MHz: -10 dB Min |
| Crosstalk (NEXT) |
30 MHz: -45 dB Min 60 MHz: -35 dB Min 100 MHz: -30 dB Min |
| DCMR |
30 MHz: -43 dB Min 60 MHz: -37 dB Min 100 MHz: -33 dB Min |
| Hi-Pot (Tegangan Isolasi) | 1500 Vrms Min |
