Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: QT48A03
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$0.5
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
P/N: |
QT48A03 |
Jenis Produk: |
Transformator LAN / Magnet Ethernet |
Kecepatan Didukung: |
10/100/1000Base-T (Gigabit Ethernet) |
Konfigurasi Port: |
Port ganda |
Tipe Pemasangan: |
SMT (Teknologi Pemasangan Permukaan) |
Jumlah Pin: |
48 Pin |
Induktansi Primer (OCL): |
350µH Min (dengan Bias DC 8mA) |
Tegangan Isolasi (Hi-Pot): |
1500 VRM |
Standar Industri: |
IEEE 802.3AB |
Suhu Operasional: |
0 ℃ hingga +70 ℃ |
Dimensi (P x L x T): |
27,70x15,36x7,30mm |
Pin Pitch:: |
1,02mm |
P/N: |
QT48A03 |
Jenis Produk: |
Transformator LAN / Magnet Ethernet |
Kecepatan Didukung: |
10/100/1000Base-T (Gigabit Ethernet) |
Konfigurasi Port: |
Port ganda |
Tipe Pemasangan: |
SMT (Teknologi Pemasangan Permukaan) |
Jumlah Pin: |
48 Pin |
Induktansi Primer (OCL): |
350µH Min (dengan Bias DC 8mA) |
Tegangan Isolasi (Hi-Pot): |
1500 VRM |
Standar Industri: |
IEEE 802.3AB |
Suhu Operasional: |
0 ℃ hingga +70 ℃ |
Dimensi (P x L x T): |
27,70x15,36x7,30mm |
Pin Pitch:: |
1,02mm |

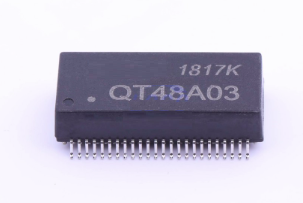

Modul Transformator Port Ganda QT48A03 1000Base-T adalah modul transformator Gigabit Ethernet berkinerja tinggi yang dirancang untuk aplikasi jaringan 10/100/1000Base-T port ganda. Direkayasa untuk memenuhi standar IEEE 802.3ab, transformator LAN SMT yang ringkas ini memberikan integritas sinyal yang sangat baik, isolasi listrik, dan penekanan EMI untuk antarmuka Ethernet modern.
Dirancang dengan 48 pin SMT dan jejak yang ringkas, QT48A03 mengintegrasikan dua saluran transformator Gigabit Ethernet lengkap ke dalam satu modul, membantu mengurangi ruang PCB, menyederhanakan tata letak, dan meningkatkan efisiensi manufaktur.
Dengan induktansi primer minimum 350μH di bawah bias DC 8mA, tegangan isolasi 1500Vrms, dan kepatuhan terhadap RoHS dan persyaratan penyolderan reflow IR 255°C, QT48A03 adalah solusi ideal untuk peralatan jaringan berdensitas tinggi termasuk switch perusahaan, perangkat Ethernet industri, gateway broadband, dan sistem komunikasi.
| Parameter | Kinerja |
| Rasio Belitan | Tx 1:1 / Rx 1:1 (±3%) |
| Kerugian Penyisipan | -1.0 dB Maks (0.5–100 MHz) |
| Kerugian Pengembalian | -16 dB Min (0.5–30 MHz) -14 dB Min (30.1–60 MHz) -12 dB Min (60.1–80 MHz) |
| Crosstalk | -35 dB Min (0.5–40 MHz) -30 dB Min (40.1–100 MHz) |
| CMRR | -30 dB Min (0.5–100 MHz) |
| Induktansi Kebocoran | 0.5μH Maks |
| DCR | 1.4Ω Maks |
| Kapasitansi Antarbelitan | 40pF Maks |
| Tegangan Isolasi | 1500Vrms |
| Parameter | Spesifikasi |
|---|---|
| Nomor Suku Cadang | QT48A03 |
| Tipe Produk | Modul Transformator Port Ganda 1000Base-T |
| Tipe Transformator | Transformator LAN Gigabit |
| Standar Ethernet | IEEE 802.3ab |
| Kecepatan Jaringan | 10/100/1000Base-T |
| Konfigurasi Port | Port Ganda |
| Tipe Pemasangan | Pemasangan Permukaan (SMT) |
| Paket | 48 Pin |
| Induktansi Primer | 350μH Min @ 8mA Bias DC |
| Rasio Belitan | Tx 1:1 / Rx 1:1 |
| Isolasi Hi-Pot | 1500Vrms |
| Suhu Operasi | 0°C hingga +70°C |
| Suhu Penyimpanan | -25°C hingga +125°C |
| Peringkat Reflow | Puncak IR 255°C |
| Kepatuhan Lingkungan | RoHS |
| Item | Dimensi |
| Panjang Paket | 27.70 ±0.5 mm |
| Lebar Paket | 15.36 ±0.5 mm |
| Lebar Bodi | 12.20 mm |
| Tinggi Paket | 7.30 ±0.5 mm |
| Jumlah Pin | 48 Pin |
| Jarak Pin | 1.02 mm |
| Jarak Pad SMT | 16.95 mm / 2.34 mm |
| Toleransi Dimensi | ±0.25 mm Kecuali Dinyatakan Lain |
Berkat desain port ganda dan isolasi kebisingan yang unggul, modul Magnetik Ethernet QT48A03 adalah komponen pilihan untuk berbagai perangkat keras telekomunikasi dan jaringan:
* Switch Digital Berkinerja Tinggi dan Router Perusahaan
* Perangkat yang Ditenagai Power over Ethernet (PoE) (PD)
* Transceiver Optik dan Konverter Media
* Peralatan Akses Broadband (ISDN, ADSL, VDSL)
* Set-Top Box (STB) Interaktif dan Pemutar Interaktif HD
* Peralatan Integrated Services Digital Network (ISDN)
J: Modul Transformator Ethernet Port Ganda mengintegrasikan transformator magnetik untuk dua port Ethernet ke dalam satu paket SMT, menyediakan isolasi listrik, pencocokan impedansi, dan penekanan EMI untuk antarmuka Ethernet.
J: Ya. Modul ini direkayasa untuk Teknologi Pemasangan Permukaan (SMT) dan dirancang untuk menahan suhu penyolderan reflow IR dengan persyaratan puncak 255°C.
J: Dibandingkan dengan transformator port tunggal, modul port ganda menawarkan:
J: Ya, QT48A03 sangat cocok untuk Perangkat yang Ditenagai PoE (PD) dan peralatan jaringan terkait, menyediakan isolasi sinyal yang diperlukan dan perlindungan Hi-Pot 1500Vrms.
J: Komponen ini memerlukan tata letak 48 pin dengan jarak pin 1.02mm. Dimensi keseluruhan adalah 27.70 x 15.36 x 7.30 mm. Silakan merujuk ke lembar data PDF yang dapat diunduh untuk skema tata letak pad yang tepat.
J: Modul ini menyediakan isolasi 1500Vrms, melindungi sirkuit PHY Ethernet sambil meningkatkan keandalan sistem.
J: Ya. QT48A03 sepenuhnya mematuhi peraturan lingkungan RoHS.
J: Ya. LINK-PP menyediakan sampel rekayasa, lembar data, dukungan teknis, dan layanan kustomisasi OEM/ODM untuk evaluasi produk dan produksi massal.
