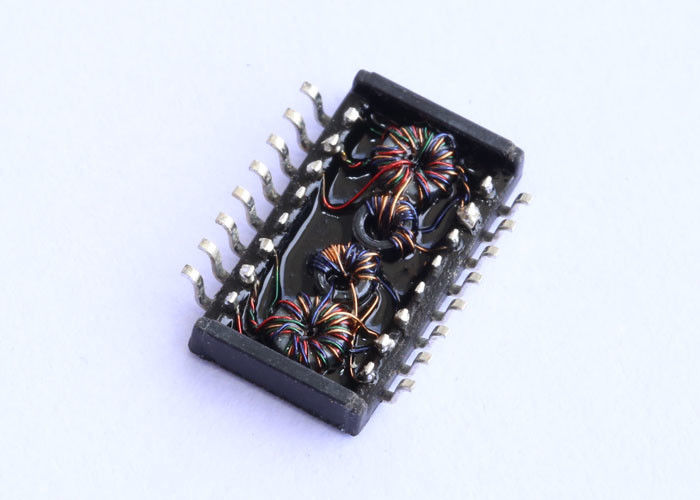

BT16B03 100Base-T 1500Vrms Ethernet Isolation Transformer Module

BT16B03 0.5μH 1:1 SMD Pulse Transformer untuk 100Base-T LAN, isolasi 1,5kV, 0 ̊70 °C, RoHS sesuai. Ideal untuk switch, router, PoE, Ethernet industri.

BT16B03 Modul Transformator Base-T Deskripsi:

BT16B03 adalah transformator pulsa SMD port tunggal dengan kinerja tinggi 0,5μH, 1: 1 yang dirancang untuk aplikasi LAN 100Base-T. Ini memastikan integritas sinyal yang dapat diandalkan, memenuhi standar IEEE802.3u,dan memberikan isolasi yang kuat dengan 1Rating.5kV. RoHS sesuai dan dirancang untuk perangkat jaringan komersial dan industri, BT16B03 sangat ideal untuk switch, router, perangkat PoE, dan modul antarmuka Ethernet lainnya.

Fitur dan Manfaat Utama Transformer Isolasi Ethernet BT16B03:

1. Tegangan Isolasi Tinggi:1Isolasi Vrms.5kV memastikan operasi yang aman dalam aplikasi PoE dan Ethernet industri.

2Paket SMD kompak:Desain hemat ruang mendukung tata letak PCB dengan kepadatan tinggi dan perakitan SMT.

3. Optimalisasi Kinerja Listrik:

• 0.5μH induktansi primer
• Kerugian penempatan rendah (-1,15 dB maksimum)
• Kembali yang sangat baik (-18 dB min pada 30 MHz)
• DMRR superior (-30 dB min @ 0,5 ∼ 100 MHz)

4. Standar Industri Selaras:Memenuhi persyaratan IEEE802.3u dan toleransi reflow puncak IR 255 °C.

5. suhu operasi luas:0°C sampai +70°C, dengan rentang penyimpanan -25°C sampai +125°C.

6. RoHS sesuai:Desain ramah lingkungan, bebas timbal.

Spesifikasi listrik (@25°C):

BT16B03 Lembar data:

Dimensi Mekanis

• Jenis kemasan:SMD
• Ukuran keseluruhan:12.7 × 9,4 × 5,68 mm
• Pin Pitch:1.27 mm
• Pedoman Tata Letak PCB:Lihat skematik dan jejak diagram di bawah untuk layout pad dan rute yang direkomendasikan.

BT16B03 Lembar data - Mesin

BT16B03 Lembar data - Skema

BT16B03 jejak PCB

BT16B03 Kepatuhan & Keandalan:

• Sertifikasi RoHS
• IR Reflow Compliantsampai 255°C puncak
• Isolasi Tinggi & DMRRuntuk mitigasi EMI dan integritas sinyal
• Diuji untuk keandalan jangka panjang pada suhu operasi standar

Mengapa Memilih Transformer Ethernet BT16B03?:

BT16B03 menyeimbangkan desain SMD yang kompak, isolasi tinggi, dan kinerja sinyal yang sangat baik untuk jaringan Ethernet modern.mengurangi risiko desain PCB dan mempercepat siklus pengembangan produk.

Permintaan Sampel & Dukungan TeknisTersedia.

FAQ:

Pertanyaan 1: Kecepatan Ethernet apa yang didukung BT16B03?

A1: BT16B03 mendukung aplikasi 100Base-T, ideal untuk koneksi LAN 100 Mbps.

T2: Apakah BT16B03 kompatibel dengan perangkat PoE?

A2: Ya, dengan isolasi 1,5 kV, dapat menangani tegangan PoE standar dan memastikan keamanan perangkat.

T3: Dapatkah transformator ini menahan proses aliran balik SMT standar?

A3: Ya, memenuhi persyaratan puncak IR 255 °C untuk perakitan permukaan yang khas.

T4: Apakah sampel dan pedoman tata letak PCB tersedia?

A4: Ya, permintaan sampel dan diagram jejak/layout PCB yang direkomendasikan tersedia untuk merampingkan verifikasi desain.
