Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: TG5G-HPE6NZ5LF
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
P / N: |
TG5G-HPE6NZ5LF |
Antarmuka: |
5G Basis-T |
Pin: |
24 |
Alternatif: |
TG5G-HPE6NZ5LF => LP72456ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Lembar Data |
Sampel: |
Gratis |
P / N: |
TG5G-HPE6NZ5LF |
Antarmuka: |
5G Basis-T |
Pin: |
24 |
Alternatif: |
TG5G-HPE6NZ5LF => LP72456ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Lembar Data |
Sampel: |
Gratis |

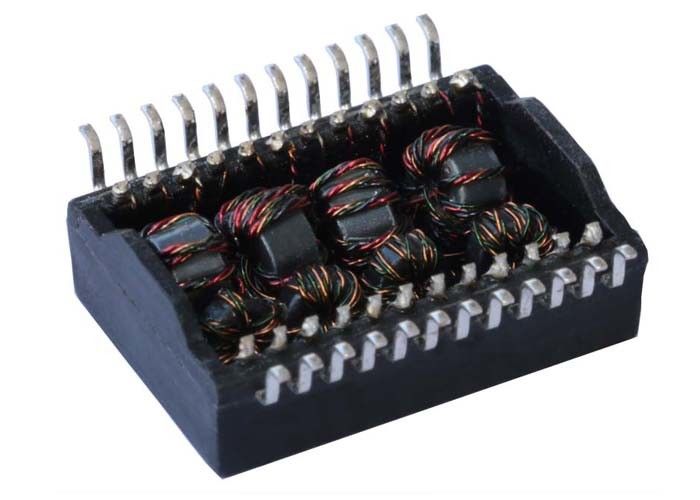

| 5000V Isolation Magnetic Transformer 5G Ethernet, SMT, Rohs | |
| Nomor Bagian LINK-PP | LP72456ANL |
| Kecepatan | 5G BASE-T |
| Jumlah Pelabuhan | TUNGGAL |
| Aplikasi - LAN | ETHERNET (PoE +) |
| Paket | SMD |
| Suhu | -40 SAMPAI + 85 |
| AutomDX | IYA |
| Komentar | SAMA DENGAN VERSI NL |
| Konfigurasi RX | C, T |
| Konfigurasi TX | C, T |
| Konstruksi | BUKA BINGKAI |
| Core Per Port | 8 |
| Jumlah Pelabuhan | TUNGGAL |
| Tinggi Paket (Inci) | 0.255 |
| Tinggi Paket (mm) | 6.48 |
| Panjang Paket (Inci) | 0.715 |
| Panjang Paket (mm) | 18.15 |
| Lebar Paket (Inci) | 0,630 |
| Lebar Paket (mm) | 16.00 |
| Ternyata Rasio RX | 1CT: 1CT |
| Ternyata Rasio TX | 1CT: 1CT |
SPESIFIKASI:
1 Dirancang untuk Ethernet 2.5G Base-T, aplikasi port tunggal.
2 Mendukung 4 pasang kabel UTP kategori 5.
3 Antarmuka kabel untuk isolasi dan emisi mode umum rendah.
4 Desain untuk memenuhi IEEE 802.3 dengan arus seimbang 720mA.
5 Kepatuhan dengan persyaratan ROHS & Bebas Halogen.
6 Suhu Pengoperasian dan Penyimpanan
7 Tingkat Sensitivitas Kelembaban (MSL): 2a
Suhu Operasional: 0 ° C hingga + 70 ° C
Suhu Penyimpanan: -25 ° C hingga + 105 ° C
Aplikasi:
1 Produk RapidIO
2 Produk SCSI
3 Papan DSP
4 Tampilan Panel Datar
| Spesifikasi Listrik @ 25 ℃ | Jenis: Seimbangkan impedansi 100Ω lolos rendah |
| Kerugian penyisipan: | 1-50MHz -0,5 dB Maks 50-125MHz -1.0 dB Maks 125-200MHz -2.0 dB Maks |
| Mengembalikan kerugian : | 1 ~ 40MHz -20 dB Minload 100Ω 40-200MHz -20 + 15 * log (Freq MHz / 40MHz) dB Minload 100Ω |
| Konversi CM ke Diff yang Tercerminkan (REF) | 1MHz -30 dB Min 50MHz -30 dB Min 100MHz -27 dB Min 200MHz -24 dB Min |
| Konversi CM ke DM (REF) | 1-125MHz -35 dB Min |
| Perbedaan Tercermin pada Konversi CM (REF) | 1-10MHz -48 dB Min 10-200MHz -48 + 19 * log (Frek MHz / 10MHz) dB Min |
| CM ke CM Atenuasi (REF) | 1-200MHz -25 dB Min |
| Cross Talk (REF) | 1-125 MHz -30 dB Min 125-200 MHz -25 dB Min |
| Induktansi | @ 100KHz, 0.1V, 8mA DC BIAS 180uHMin |
| Tes HiPot | @ 1500 Vr |
| Rasio Putaran | @ 1: 1 ± 5% |
