Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: H1260NL H1260NLT
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
hal: |
H1260NL / H1260NLT |
Kecepatan Data: |
100BASE-TX |
Sampel Gratis: |
Tersedia |
Kemasan: |
SMD 16-pin |
Suhu: |
0 ℃ hingga +70 ℃ |
Sesuai Roh: |
Ya |
Tegangan isolasi: |
1500 VAC |
Turn Rasio: |
1ct: 1ct |
hal: |
H1260NL / H1260NLT |
Kecepatan Data: |
100BASE-TX |
Sampel Gratis: |
Tersedia |
Kemasan: |
SMD 16-pin |
Suhu: |
0 ℃ hingga +70 ℃ |
Sesuai Roh: |
Ya |
Tegangan isolasi: |
1500 VAC |
Turn Rasio: |
1ct: 1ct |
| Parameter | Spesifikasi |
|---|---|
| Nomor Bagian | H1260NL / H1260NLT |
| Jenis Perangkat | Transformer LAN SMT |
| Standar Ethernet | 100BASE-TX |
| Rasio berputar | 1CT:1CT / 1:1 |
| Jumlah Saluran | Single |
| Gaya pemasangan | SMD |
| Suhu operasi | 0°C sampai 70°C |
| Suhu penyimpanan | -20°C sampai +125°C |
| Tegangan isolasi | 1500 VAC / 1500 VRMS |
| RoHS | Ya, aku tahu. |
| Parameter | Spesifikasi |
|---|---|
| Rasio berputar | 11 ± 2% |
| Kerugian Penempatan | 100 kHz: -1,2 dB max1 125 MHz: -0,2 − 0,002·f^1,4 dB max |
| Kembali kerugian, 100BT (Zout = 100 Ω ± 15%) | 0.30 MHz: -16 dB min3060 MHz: -10 + 20·log10 ((f/60 MHz) dB min6080 MHz: -10 dB min |
| Induktansi (OCL) | 350 μH menit |
| Crosstalk, Saluran Tetangga | 1 MHz: -50 dB min10~100 MHz: -55 + 22·log10 ((f/10) dB min |
| Rasio Penolakan Mode Umum | 2 MHz: -50 dB min30~200 MHz: -15 + 20·log10 ((f/200) dB min |
| Resistensi DC, 1/2 Penggambaran | 0.65 Ω maksimal |
| Ketidakseimbangan resistensi DC | ± 0,065 Ω maksimal |
| Isolasi Input-Output | 1500 VRMS menit @ 60 detik |

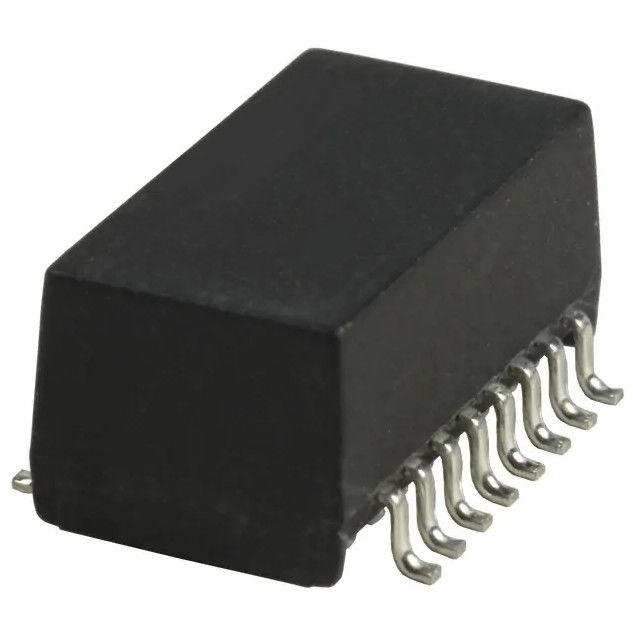

Jika Anda membutuhkan trafo LAN SMT kompak untuk 100BASE-TX Ethernet, H1260NL / H1260NLT menawarkan kombinasi praktis dari 1: 1 kopling, 1500 VRMS isolasi, kepatuhan RoHS,dan ketersediaan pita dan gulungan. Ini cocok untuk perangkat keras Ethernet yang membutuhkan integritas sinyal yang dapat diandalkan dan produksi permukaan-mount yang efisien.
Ya, aku tahu.H1260NLTadalah versi kemasan pita dan gulungan dariH1260NL; lembar data menyatakan bahwa menambahkanPenggantinyamenunjukkan kemasan pita & gulungan.
Lembar data menentukan100BASE-TXdukungan.
Daftar lembar data1500 VRMS minimal selama 60 detikdan juga mengidentifikasi tegangan isolasi sebagai1500 VAC.
Ya. bagian ini ditentukan sebagaiSMD / SMTperangkat.
