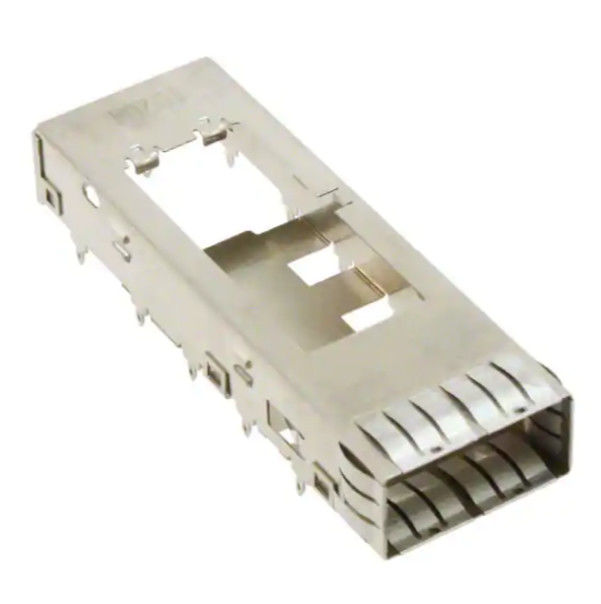

1888617-1 Sangkar QSFP+ Port Tunggal dengan Pegas EMI Internal/Eksternal

TE 1888617-1 QSFP+ Cage adalah satu port, melalui-bezel cage assembly yang dirancang untuk QSFP+ pluggable I/O aplikasi.Hal ini dimaksudkan untuk digunakan dengan QSFP MSA-kompatibel transceiver dan menggunakan melalui-lubang pers-fit metode terminasi untuk PCB lampiranKandang ini memiliki mata air EMI internal/eksternal, bodi kandang perak nikel, dan kompatibilitas heat sink, membuatnya cocok untuk desain jaringan berdensitas tinggi yang berfokus pada sinyal.

Spesifikasi Teknis 1888617-1 QSFP+ Cage

Mengapa memilih TE 1888617-1 QSFP+ Cage Assembly?

Jika Anda mencarikandang QSFP+ yang dapat diandalkan untuk desain papan induk yang kompak, bagian ini menawarkan fit bersih untuk1 x 1 port matriksimplementasi dan dukunganSFP+ ditumpuk dari perut ke perutdesain juga mencakupFitur penahanan EMIdan aUL 94V-0peringkat flammability, membantu menyelaraskan dengan menuntut persyaratan tingkat sistem hardware.

Fitur Produk Utama

• Tipe produk I/O yang dapat disisipkan:Kandang
• Faktor Bentuk:QSFP+
• Jenis kandang:Single
• Konfigurasi port:1 pelabuhan,1 x 1matriks
• Pengendalian EMI:Mata air EMI internal/eksternal
• Metode Penghentian:Melalui Lubang - Pencet-Fit
• Heat Sink Kompatibel:Ya, aku tahu.
• Bahan kandang:Perak nikel
• Plating Penghentian Kontak PCB:Kaleng
• Peringkat mudah terbakar:UL 94V-0
• Kemasan:Kotak & Tray

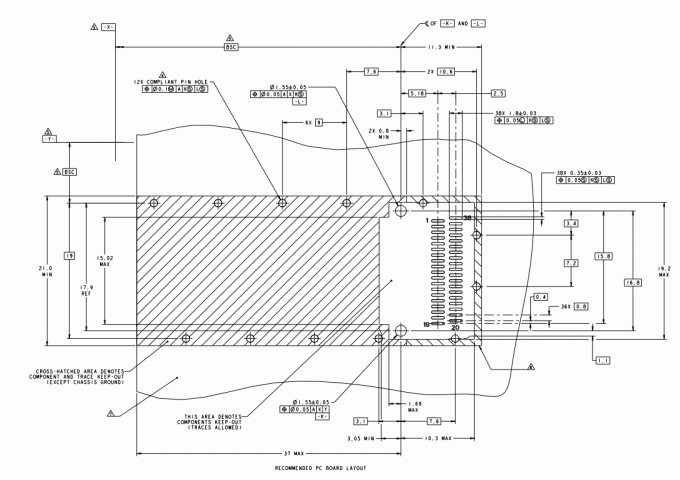

1888617-1 QSFP+ Cage Data Sheet - Rekomendasi Tata Letak PCB

1888617-1 QSFP+ Catatan Kandang

Untuk perencanaan tata letak, TE menentukanperlengkapan pers lubang tembusPembahasan ini juga memberikan panduan terkait PCB dalam gambar pelanggan.datum A sebagai permukaan atas papan indukdan mencatat bahwa produk ini dimaksudkan untuk batasan mekanik khusus papan induk, termasuk persyaratan ketebalan papan minimum yang disebutkan di atas.

Untuk memastikan kinerja dan pemasangan yang optimal, silakan ikuti pedoman teknis berikut:

1. Persyaratan PCB:Ketebalan papan minimum yang direkomendasikan adalah1.45 mmuntuk aplikasi satu sisi dan2.2 mmuntuk aplikasi dua sisi (perut ke perut).
2. Kompatibilitas:Kandang ini dirancang untuk kawin dengan semuaTransceiver kompatibel QSFP MSA.
3. Akhir Musim Semi:Mata air EMI memiliki finishing0Minimal 0,8 μm Tinselesai.00,8 μm minimal Nikel.
4. Penghapusan jejak:Jejak permukaan diizinkan dalam area yang ditentukan, asalkan mereka tidak bersentuhan dengan benteng kandang.
5. Pengidentifikasian:Setiap unit mencakupKode bar 2D dan kode tanggal(YYWWD) untuk melacak persediaan yang efisien dan kontrol kualitas.

Aplikasi Tipikal

TE 1888617-1 QSFP+ Cage sangat cocok untuk:

• Peralatan jaringan berkecepatan tinggi
• Switch dan router
• Desain port QSFP+
• Panel I/O padat
• Platform interkoneksi sinyal yang membutuhkan kontrol EMI

FAQ Tentang 1888617-1 QSFP+ Cage

Q1. Apakah TE 1888617-1 dirancang untuk modul QSFP+?

Ya. gambar mengidentifikasi sebagaiQSFP+ pluggable I/O cagedan menyatakan bahwa ia kawin denganTransceiver yang kompatibel dengan QSFP MSA.

Q2. Metode pemasangan apa yang digunakan kandang ini?

Ini menggunakanperlengkapan pers lubang tembuspenghentian ke PCB.

Q3. Apakah kandang termasuk perlindungan EMI?

Ya, bagian ini termasukMata air EMI internal/eksternaluntuk pengendalian EMI.

P4. Ketebalan PCB apa yang direkomendasikan?

TE menentukan1Minimal.45 mm untuk papan bersisi tunggaldan2.2 mm untuk papan dua sisi.

Q5. Apakah itu heat sink kompatibel?

Ya, produk ini terdaftar sebagaiHeat sink kompatibel.
