2227302-1 4Gb/S SFP Cage Single Piece Press-Fit Connector

Peraturan2227302-1 SFP Cageadalahkonektor kandang SFP 1x1 port tunggalDirancang untuk perangkat keras jaringan yang kompak dan handal.Gaya pemasangan melalui lubang dengan press fitdanBahan kandang baja tahan karat, kandang SFP ini mendukung integrasi PCB yang aman, perlindungan EMI yang kuat, dan kinerja mekanik yang stabil dalam lingkungan sistem yang menuntut.

Dengankecepatan data maksimum 4Gb/s, kandang 2227302-1 cocok untuk aplikasi yang membutuhkan retensi modul optik yang dapat diandalkan, pelindung yang efisien dan kompatibilitas denganTransceiver yang sesuai dengan SFP MSA. ItuTidak ada pipa lampukonfigurasi membuatnya pilihan yang mudah untuk desain yang tidak memerlukan saluran indikasi optik terintegrasi.

Spesifikasi Teknis 2227302-1 SFP Cage

1. Konfigurasi fisik

2. Kinerja & Lingkungan

Fitur 2227302-1 Press-Fit SFP Cage

1. Kompak 1x1 Port Konfigurasi: 2227302-1 adalahkandang SFP port tunggaldirancang untuk peralatan jaringan yang sadar ruang. jejak kompak membuatnya pilihan yang sangat baik untuk sistem di mana real estate PCB terbatas.

2. Press-Fit Through-Hole Mounting: Kandang ini menggunakanGaya pemasangan PCB melalui lubang dengan press fit, membantu memastikan retensi mekanik yang kuat dan kinerja perakitan yang konsisten.

3Konstruksi stainless steel: kandang terbuat dari0.25 mm tebal stainless steelBahan ini membantu menjaga stabilitas konektor sambil mendukung kinerja perisai EMI.

4. EMI Shielded Structure:Desain meliputimata air EMI internal dan eksternaluntuk membantu mengurangi gangguan elektromagnetik dan meningkatkan integritas sinyal dalam aplikasi jaringan sensitif.

5. SFP MSA Compliance: kandang dirancang untukberpasangan dengan transceiver yang sesuai dengan SFP MSA, sehingga cocok untuk desain platform berbasis SFP standar.

6. Tidak ada Light Pipe: Versi ini disediakantanpa pipa lampu, yang ideal untuk aplikasi yang menggunakan pengaturan LED alternatif atau tidak memerlukan indikator optik terintegrasi.

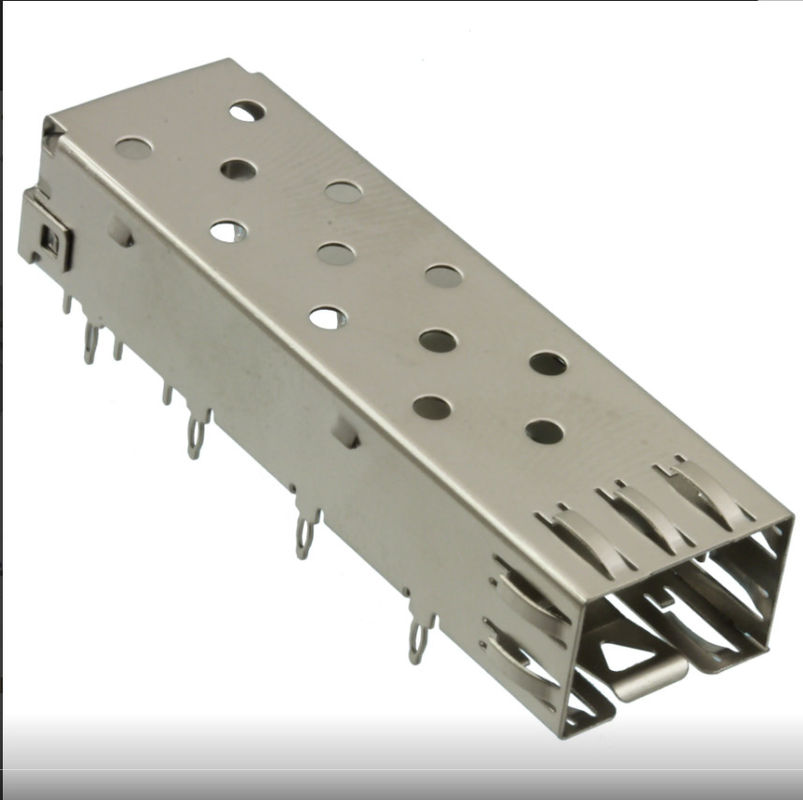

2227302-1 Satu bagianGambar SFP Cage

Persyaratan Desain & Integrasi PCB:

Untuk memastikan kinerja optimal dan kecocokan mekanik, spesifikasi PCB berikut dianjurkan:

• Ketebalan minimum PCB (satu sisi):1.50 mm
• Ketebalan minimum PCB (dua sisi):3.00 mm
• Penghentian:Pad dan vias terintegrasi diperlukan untuk dasar sasis untuk mempertahankan standar penekanan EMI.
• Perlindungan ESD:Diekspor dalam kemasan ESD khusus untuk mencegah kerusakan komponen selama transit dan penanganan.

Catatan mekanik dan perakitan

Kandang 2227302-1 SFP dirancang untuk perakitan tingkat papan yang dapat diandalkan dan penggunaan jangka panjang.

• Kandang ini terbuat dari0.25 mm tebal stainless steel
• Akhir adalahberlapis nikel secara keseluruhan
• Tepi yang tidak dilapisi diizinkan
• Pad dan vias dimaksudkan sebagaitanah sasis
• Kandang mendukungPemasangan pers-fit melalui lubang
• Ketebalan PCB yang direkomendasikan adalah1.5 mm
• Ketebalan papan minimum adalah1.50 mm untuk papan bersisi tunggaldan30,00 mm untuk papan berpasangan

Rincian ini membuat sangkar sangat cocok untuk sistem di mana kedua pengantar listrik dan keandalan mekanis penting.

FAQ Tentang 2227302-1 SFP Cage

Peraturan2227302-1 SFP Cageadalah kompak, pers-fit, single-port SFP konektor kandang yang dirancang untuk aplikasi jaringan kinerja tinggi yang andal.Konstruksi baja tahan karat,Perisai EMI,pemasangan pers-fit lubang tembus, danKompatibilitas SFP MSA, memberikan dasar mekanik dan listrik yang kuat untuk integrasi modul optik.

Jika proyek Anda membutuhkan1x1 SFP konektor kandangdengan desain bersih, hemat ruang dan kinerja tingkat papan yang dapat diandalkan,2227302-1 SFP Cageadalah pilihan yang kuat.

1. Apa yang digunakan 2227302-1 SFP Cage untuk?

2227302-1 SFP Cage digunakan sebagai antarmuka mekanik dan EMI-shielding untukTransceiver SFPdalam jaringan dan peralatan komunikasi.

2. Apakah 2227302-1 SFP Cage kompatibel dengan modul SFP standar?

Ya, itu dirancang untukberpasangan dengan transceiver yang sesuai dengan SFP MSA.

3Apakah kandang SFP ini termasuk pipa cahaya?

Tidak, versi ini ditentukan sebagaitanpa pipa lampu.

4. Apa kecepatan data maksimum yang didukung?

Kandang ini mendukungkecepatan data maksimum 4Gb/s.

5. Apa ketebalan PCB yang direkomendasikan?

Ketebalan PCB yang direkomendasikan adalah1.5 mm.
