Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: JT7-1119NL
Dokumen: LPJK9093AONL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: $0.5-$2.3
Kemasan rincian: BAKI
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 500K/Bulan
Nomor bagian: |
JT7-1119NL |
P/N yang kompatibel: |
LPJK9093AONL |
Jenis Produk: |
MagJack 10GBASE-T RJ45 |
Konfigurasi Port: |
1×1 Pelabuhan Tunggal |
Gaya Pemasangan: |
Melalui lubang (tht) |
Kemampuan POE: |
PoE 4 Pasang, 90W |
Tegangan isolasi: |
2250VDC |
Pelapisan Kontak: |
50µ" Emas |
Nomor bagian: |
JT7-1119NL |
P/N yang kompatibel: |
LPJK9093AONL |
Jenis Produk: |
MagJack 10GBASE-T RJ45 |
Konfigurasi Port: |
1×1 Pelabuhan Tunggal |
Gaya Pemasangan: |
Melalui lubang (tht) |
Kemampuan POE: |
PoE 4 Pasang, 90W |
Tegangan isolasi: |
2250VDC |
Pelapisan Kontak: |
50µ" Emas |

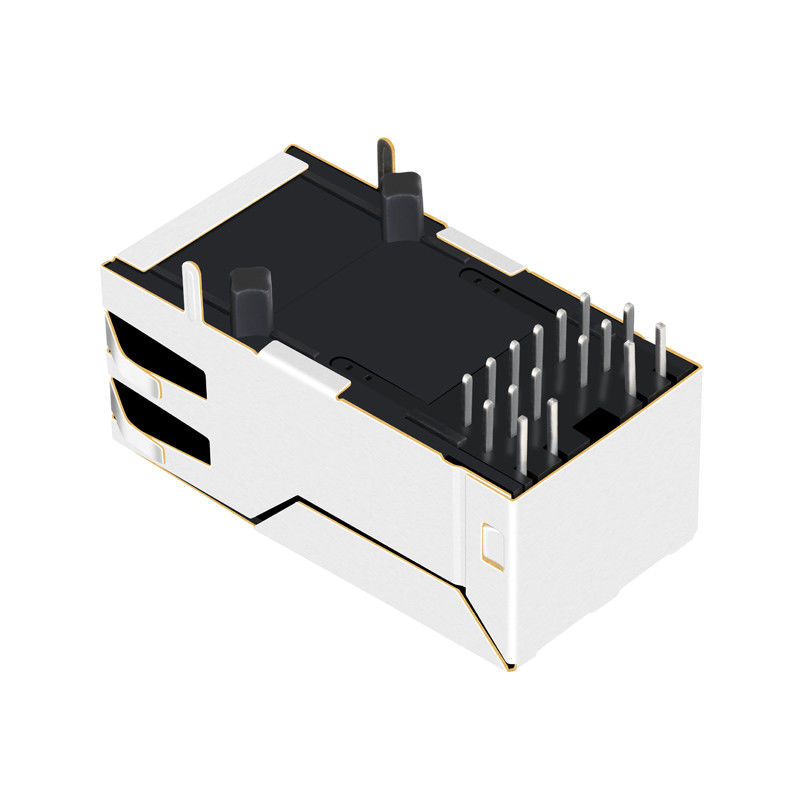

JT7-1119NL adalah konektor 1x1 10GBASE-T RJ45 dengan magnetik terintegrasi, dukungan PoE 4-pasangan 90W, isolasi 2250V, LED Hijau / Kuning & Hijau, dan kepatuhan IEEE 802.3.Ethernet industri, dan peralatan jaringan PoE.
JT7-1119NL oleh Pulse Electronics adalah premium, kinerja tinggi 10GBASE-T RJ45 Konektor dirancang untuk peralatan jaringan generasi berikutnya.magnetik terintegrasi, dan kemampuan PoE 4-Pair 90W yang kuat, konektor Side-entry Through-Hole Technology (THT) ini dirancang untuk memenuhi persyaratan ketat dari spesifikasi IEEE 802.3.50μ" plating kontak emas untuk daya tahan maksimum, dan jejak sudut lurus yang kompak, JT7-1119NL adalah solusi ideal untuk server kecepatan tinggi, switch, router, dan base station.
JT7-1119NL mendukung penyebaran Power over Ethernet modern yang membutuhkan pengiriman daya yang jauh lebih tinggi daripada solusi PoE tradisional.
| Parameter | Nilai |
| Jenis PoE | 4-Pair PoE |
| Kekuatan Maksimal | 90W |
| Arus Kontinyu | 900 mA per pasangan |
| Arus Surge | 1A per pasangan selama 75 ms |
| Kategori | Spesifikasi | Rincian |
|---|---|---|
| Umum & Mekanis | Nomor Bagian | JT7-1119NL |
| Jumlah Pelabuhan | 1x1 (Port Tunggal) | |
| Kecepatan | 10GBASE-T | |
| Jenis Paket | THT (Through-Hole Technology) | |
| Sudut pemasangan PCB | Masuk sisi (sudut kanan) | |
| Orientasi Kunci | Kunci Up | |
| Dimensi (L × W × H) | 34.29 mm × 16.51 mm × 13.33 mm (1.350" ×.650" ×.525") | |
| Panjang Pin | 3.43 mm (.135") | |
| Panel Cutout | 17.27 mm × 13.72 mm (.680" ×.540") | |
| Karakteristik Listrik | Rasio berputar | 1:1 (1,00 ± 2%) |
| Induktansi (OCL) | 120 μH MIN @ 100 kHz, 100 mV | |
| Rating PoE | 4-Pair PoE, 90W (900 mA MAX arus terus menerus per pasangan bengkok) | |
| Isolasi Input-Output | 2250 VDC MIN @ 60 detik | |
| Kerugian Penempatan | -3,0 dB MAX @ 100 KHz; -2,0 dB MAX (-1,4 dB TYP) @ 1~400 MHz |
|
| Kehilangan pengembalian (Z OUT = 100 OHM ± 1%) | -22 dB MIN @ 1~100 MHz; -22 + 20,75×LOG ((f/100) dB MIN @ 100 ~ 500 MHz |
|
| Crosstalk (Saluran yang berdekatan) | -28 dB MIN (1~100 MHz) -19 dB MIN (100~500 MHz) |
|
| Rasio Penolakan Mode Umum (CMRR) | -26 dB MIN @ 100 ~ 500 MHz | |
| Bahan & Pelapisan | Contact Mating Area Plating | 50 μ' emas (Au) di atas 50 μ' MIN Nikel (Ni) subplat |
| Pemasangan Solder Tail | 200 500 μ' 100% Mat Tin | |
| Bahan dasar kontak | Fosfor Perunggu | |
| Rumah Plastik | Bahan termoplastik, UL 94V-0 Rating Flammability | |
| Perisai logam | Paduan tembaga dengan Nickel Plating | |
| Konfigurasi LED | LED kiri | Bi-Color Green/Yellow (565-575 nm / 585-595 nm) |
| LED kanan | Hijau berwarna tunggal (568 nm) | |
| Tegangan ke depan (VF) | 2.1V ~ 2.7V @ 20mA | |
| Penghambatan Daya (Pd) | 105 mW MAX (kiri) / 68 mW MAX (kanan) | |
| Lingkungan & Soldering | Suhu operasi | 0°C sampai +70°C |
| Suhu penyimpanan | -20°C sampai +125°C | |
| Status RoHS | Ya, sesuai dengan RoHS-6 | |
| Kemampuan pengelasan (J-STD-002) | 245°C Dip and Look Test sesuai | |
| Soldering Gelombang (J-STD-075) | W2, 270°C Maksimum melalui Solder Gelombang | |
| Sensitivitas kelembaban (J-STD-020) |
Tingkat 1 (MSL 1 - Tidak sensitif terhadap kelembaban) |
Konektor JT7-1119NL 90W PoE RJ45 mencakup LED status terintegrasi untuk diagnostik jaringan yang disederhanakan.
| Posisi LED | Warna | Fungsi Tipikal |
| LED kiri | Hijau | Aktivitas Link |
| LED kiri | Kuning | Kecepatan/Status |
| LED kanan | Hijau | Status Power/Link |
| Parameter | Hijau (kiri) | Kuning (kiri) | Hijau (kanan) |
| Panjang gelombang | 565-575 nm | 585-595 nm | 568 nm |
| Max Power Dissipation (Pengurangan Daya Maksimal) | 105 mW | 105 mW | 68 mW |
| arus depan puncak | 140 mA | 140 mA | 150 mA |
| Tegangan ke depan @20mA | 2.2-2.5V | 2.1-2.5V |
2.2-2.7V |
JT7-1119NL mematuhi:
| Parameter | Nilai |
| Suhu operasi | 0°C sampai +70°C |
| Suhu penyimpanan | -20°C sampai +125°C |
| Sensitivitas terhadap Kelembaban | Tingkat 1 |
| Suhu Solder Gelombang | Hingga 270°C |
Mencari yang dapat diandalkanKonektor 10GBASE-T RJ45 dengan magnetik terintegrasi dan dukungan PoE 90W?
JT7-1119NL memberikan integritas sinyal yang sangat baik, perlindungan isolasi yang kuat, dan kinerja Ethernet yang terbukti untuk aplikasi jaringan yang menuntut.Hubungi tim rekayasa dan penjualan kami hari ini untuk harga, sampel, lembar data, rekomendasi PCB, dan dukungan produksi volume.
JT7-1119NL adalah konektor 10GBASE-T RJ45 port tunggal dengan magnetik terintegrasi yang dirancang untuk peralatan jaringan Ethernet berkecepatan tinggi yang membutuhkan kinerja 10 Gigabit dan dukungan PoE.
Konektor ini mendukung 4 pasang PoE dengan daya hingga 90W, membuatnya cocok untuk aplikasi PoE ++.
Modul magnetik terintegrasi menyediakan tegangan isolasi minimum 2250VDC selama 60 detik.
Ya, produk ini sepenuhnya sesuai dengan persyaratan lingkungan RoHS-6.
Hal ini umumnya digunakan dalam switch, router, access point, perangkat Ethernet industri, sistem pengawasan, dan peralatan jaringan 10 Gigabit lainnya.
