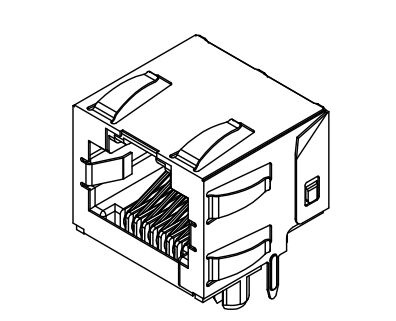

44620-0002 Shielded RJ45 Modular Jack Dengan Fitur Keepout RJ-11

Peraturan44620-0002adalah jack modular terbalik port tunggal (1x1) berkinerja tinggi yang dirancang untuk aplikasi jaringan dan telekomunikasi dengan kepadatan tinggi.Dengan profil rendah, orientasi sudut lurus, konektor terlindung ini dirancang untuk daya tahan dan integritas sinyal yang unggul di lingkungan yang kompak.

Yang menonjolFitur RJ-11 Keeppoutmemberikan perlindungan mekanis, mencegah penyisipan secara tidak sengaja colokan RJ-11 atau RJ-12 yang lebih kecil yang dapat merusak pin luar antarmuka RJ-45.

Fitur dari Single Port RJ45 Connector tanpa Magnetics:

Shielded 8P8C RJ45 Female Connectors adalah komponen yang dapat diandalkan untuk koneksi jaringan.Tanpa LED cocok untuk perangkat yang tidak memerlukan tampilan status visualKonektor RJ45 terlindung ini sesuai dengan peraturan RoHS dan keberlanjutan lingkungan.

• Desain terbalik (Top Latch): Mengoptimalkan ruang PCB dan menyederhanakan manajemen kabel di kandang yang sempit.
• Perisai Terintegrasi: Fitur perisai kuningan dengan tab panel tanah untuk memberikan perlindungan EMI yang sangat baik dan grounding.
• RJ-11 Perlindungan Kepout: Desain mekanik secara khusus mencegah kerusakan akibat penyisipan colokan yang tidak benar.
• Kualitas Bahan yang Lebih Tinggi: Dibangun dengan suhu tinggi, terisi kaca Nylon (UL 94V-0) dan konduktivitas tinggi fosfor perunggu terminal.
• Pelapisan yang Dapat Diandalkan: 50 microinches (1,27 $mu$m) pemasangan emas yang dipilih di daerah kontak memastikan daya tahan kawin jangka panjang hingga 500 siklus.

44620-0002 RJ45 tanpa Magnetik Spesifikasi rinci

Fisik & Mekanis

Spesifikasi Listrik

Spesifikasi Solder & Lingkungan

44620-0002 RJ45 Lembar data:

RJ45 Modular JackKepatuhan dan Standar

• Peraturan FCC:Sesuai dengan FCC Bagian 68.5 untuk Jack Modular.
• Standar kosmetik:Sesuai dengan persyaratan kelas B dari PS-45499-002.
• Spesifikasi produk:PS-43860-003.
• Kemampuan terbakar:UL 94V-0 Berkualitas.

Molex 44620-0002 RJ-45 Inverted Modular Jack FAQ

1. Ringkasan Produk Umum

Q1: Apa itu "RJ-11 Keepout Feature"?

Ini adalah desain mekanis yang mencegah penyisipan secara tidak sengaja dari colokan RJ-11 ke dalam jack RJ-45, melindungi pin luar sensitif dari kerusakan.

T2: Apa arti "Terbalik" untuk konektor ini?

Jack memiliki orientasi top-latch. tab penguncian kabel kawin menghadap ke atas ketika konektor dipasang pada PCB.

T3: Apakah konektor ini terlindung?

Ya, termasuk perisai kuningan untuk perlindungan EMI dan tab panel tanah.

2. Bahan dan Kualitas Bangunan

T1: Bahan apa yang digunakan?

• Rumah: Hitam, terisi kaca Nylon (PA), UL 94V-0 dinilai
• Terminal: Fosfor Perunggu Berkinerja Tinggi
• Perisai: Kuningan tahan lama

Q2: Apa spesifikasi plating?

• Area kontak: Min 50 μin (1,27 μm) Emas
• PC Area ekor: Min 100 μin (2,54 μm) Tin
• Subplat: Min 50 μin (1,27 μm) Nikel
• Perisai: 100 μin (2,54 μm) Nikel lebih dari 50 μin (1,27 μm) Lapisan bawah tembaga

3. Spesifikasi Teknis & Footprint

T1: Berapa tinggi jack?

Tinggi profil rendah: 13,46 mm (0,530")

T2: Apa ketebalan PCB yang direkomendasikan?

1.57 mm (.062")

T3: Apa toleransi diameter lubang untuk tata letak PCB?

Diameter lubang terminal khas: 0,89 ± 0,08 mm (0,035" ± 0,003")

4Kepatuhan dan Standar

Q1: Apakah jack ini memenuhi peraturan FCC?

Ya, sesuai dengan Peraturan FCC Bagian 68.5 untuk jack modular.

Q2: Apa spesifikasi kosmetik?

Memenuhi persyaratan kelas B dari spesifikasi kosmetik PS-45499-002.

T3: Apakah jack ini dapat ditumpuk?

Kemampuan menumpuk sisi ke sisi didukung untuk versi tanpa tab panel tanah.

5Pengemasan dan Penanganan

Q1: Bagaimana 44620-0002 dikemas?

Dikemas dalam nampan termoformed sesuai spesifikasi Molex PK-43860-005.

T2: Apa kisaran suhu untuk pengelasan?

Tahan gelombang pengelasan hingga 260 °C.
