Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: S16-2019
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Nomor Bagian: |
LP2019ANL S16-2019 Kompatibel |
Turn Rasio: |
1ct: 1ct |
Ethernet: |
10/100base-t |
Dukungan POE: |
PoE+ |
Tegangan isolasi: |
1500V |
Suhu Operasional: |
- 40 hingga + 85 ° C |
Nomor Bagian: |
LP2019ANL S16-2019 Kompatibel |
Turn Rasio: |
1ct: 1ct |
Ethernet: |
10/100base-t |
Dukungan POE: |
PoE+ |
Tegangan isolasi: |
1500V |
Suhu Operasional: |
- 40 hingga + 85 ° C |

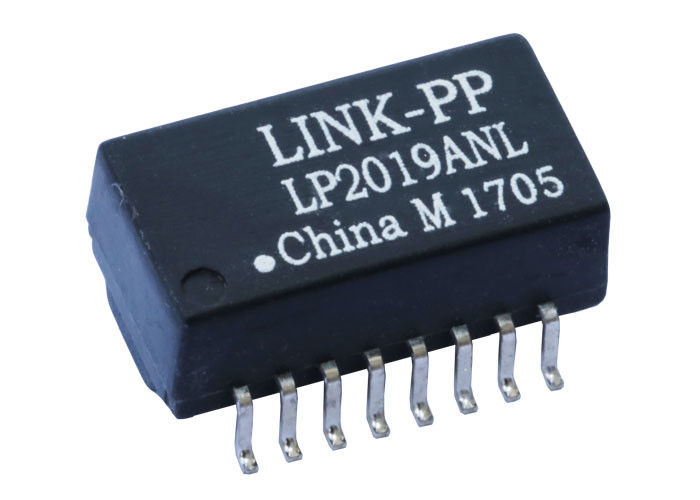

PeraturanS16-2019 Ethernet Magnetic PoE Transformeradalah modul magnetik LAN port tunggal yang dirancang untukAntarmuka Ethernet 10/100Base-TIni menyediakan isolasi sinyal, pencocokan impedansi, dan penekanan EMI antara konektor Ethernet PHY dan konektor RJ45.
Transformer Ethernet ini banyak digunakan dirouter, switch, kamera IP, telepon VoIP, dan titik akses nirkabel, terutama dalam desain yang membutuhkanKemampuan Power over Ethernet (PoE).
Dengan magnetik terintegrasi yang dioptimalkan untuk jaringan Fast Ethernet,S16-2019 LAN transformermendukung transmisi data yang stabil sambil memenuhi persyaratan isolasi dan kinerja IEEE Ethernet.
Insinyur biasanya mengintegrasikan komponen ini ke dalam perangkat keras Ethernet untuk memastikanintegritas sinyal yang tinggi, kompatibilitas elektromagnetik, dan konektivitas jaringan yang andal.
|
Parameter |
Spesifikasi |
Nilai |
Satuan |
Kondisi |
|---|---|---|---|---|
|
Rasio berputar |
TX |
1CT:1CT |
- |
- |
|
Rasio berputar |
RX |
1CT:1CT |
- |
- |
|
Kerugian Penempatan |
0.1-100MHz |
- Satu.0 |
dB |
Maksimal |
|
Kembali Kerugian |
0.1-30MHz |
- 18 tahun. |
dB |
MIN |
|
Kembali Kerugian |
30-60MHz |
-13 |
dB |
MIN |
|
Kembali Kerugian |
60-80MHz |
- 12 |
dB |
MIN |
|
Swara lintas |
0.1-100MHz |
- 35 |
dB |
MIN |
|
DCMR (Differential to Common Mode Rejection) |
30MHz |
- 42 |
dB |
MIN |
|
DCMR |
60MHz |
- 36 |
dB |
MIN |
|
DCMR |
100MHz |
-33 |
dB |
MIN |
|
CMRR (Common Mode Rejection Ratio) |
1-100MHz |
- 40 |
dB |
TYP |
|
Induktansi (L) |
1-3, 6-8 |
350 |
μH |
MIN pada 100KHz, 0,1V, 8mA DC |
|
Resistensi DC (DCR) |
1-3, 6-8 |
0.9 |
OHM |
Maksimal |
|
Induktansi kebocoran (LK) |
1-3 (Tie: 16+14) |
0.5 |
μH |
MAX pada 100KHz, 0,1V |
|
Induktansi kebocoran (LK) |
6-8 (Tie: 11+9) |
0.5 |
μH |
MAX pada 100KHz, 0,1V |
|
Kapasitas pergelangan tangan (Cw/w) |
(1-3), (16-14) |
28 |
pF |
MAX pada 100KHz, 0,1V |
|
Kapasitas pergelangan tangan (Cw/w) |
(6-8), (11-9) |
28 |
pF |
MAX pada 100KHz, 0,1V |
|
Tegangan isolasi |
- |
1500 |
V |
- |
|
Suhu operasi |
- |
-40 sampai +85 |
°C |
- |
|
Kapasitas PoE saat ini |
- |
350 |
mA |
- |
| Parameter | Nilai |
|---|---|
| Jenis Paket | Perangkat permukaan (SMD) |
| Pin Count. | 16 pin |
| Konstruksi | Buka Frame |
| Struktur inti | 6 inti per Pelabuhan |
| Panjang | ~ 12,7 mm |
| Lebar | ~ 9,3 mm |
| Ketinggian | ~ 6,2 mm |
| Tipe pemasangan | SMT |
SMD yang kompak memungkinkanModul magnet S16-2019agar sesuai dengan desain perangkat Ethernet yang terbatas ruang.
Modul magnetik Ethernet S16-2019 mendukungAplikasi Power over Ethernet (PoE), memungkinkan kabel jaringan untuk mentransmisikan data dan listrik.
Standar PoE yang kompatibel meliputi:
Hal ini membuat trafo cocok untuk perangkat seperti:
PeraturanModul trafo S16-2019ditempatkan di antara chip Ethernet PHY dan konektor RJ45.
Jalur sinyal yang khas:
Fungsi utamanya meliputi:
PeraturanS16-2019 LAN transformertermasuk dalam kategori umum10/100Base-T Ethernet modul magnetik, dan suku cadang setara tersedia dari beberapa produsen.
Model kompatibel khas meliputi:
Komponen-komponen ini memiliki kinerja listrik dan konfigurasi pin yang sama untuk desain antarmuka Ethernet.
