Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: SM91502AL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Nomor Bagian: |
SM91502AL |
Turn Rasio: |
1:1 ±2 % |
OCL (100 kHz, 0,1 V): |
150 µH mnt. hingga 450 µH maks. |
Tegangan kerja: |
1000VDC |
Hi-Pot (Isolasi): |
4300 VDC (1 mA, 60 detik) |
Suhu pengoperasian: |
-40 °C hingga +125 °C |
Nomor Bagian: |
SM91502AL |
Turn Rasio: |
1:1 ±2 % |
OCL (100 kHz, 0,1 V): |
150 µH mnt. hingga 450 µH maks. |
Tegangan kerja: |
1000VDC |
Hi-Pot (Isolasi): |
4300 VDC (1 mA, 60 detik) |
Suhu pengoperasian: |
-40 °C hingga +125 °C |

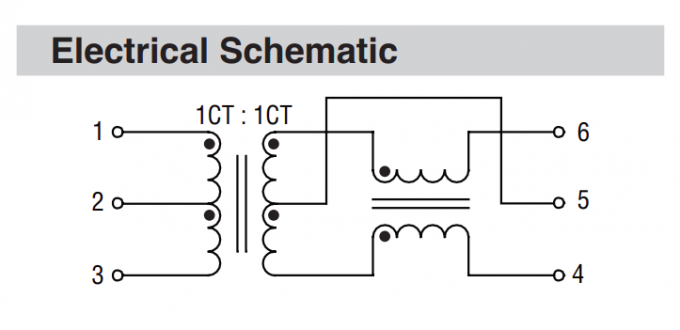

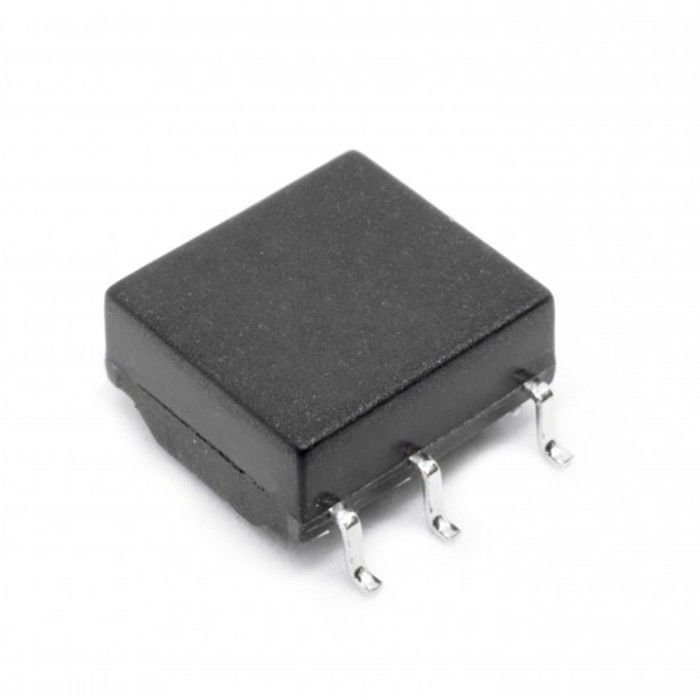

Bourns SM91502AL adalah modul trafo isolasi Battery Management System (BMS) saluran tunggal yang dilengkapi dengan choke mode umum terintegrasi untuk penindasan kebisingan yang unggul.Dirancang khusus untuk persyaratan keselamatan tinggi kendaraan listrik (EV) dan sistem penyimpanan energi (ESS), SM91502AL mendukung komunikasi serial daisy chain/isoSPITM. Dengan tegangan kerja 1000 VDC dan kepatuhan AEC-Q200,Hal ini memastikan integritas sinyal yang kuat dan isolasi galvanik di lingkungan yang paling menuntut.
SM91502AL menonjol sebagai pilihan praktis untuk isolasi komunikasi BMS karena menggabungkan kinerja listrik dengan keandalan siap produksi.Spesifikasi membuatnya cocok untuk sistem yang membutuhkan kopling sinyal yang dapat diandalkan dan karakteristik isolasi yang kuat.
| Parameter | Spesifikasi |
|---|---|
| Induktansi sirkuit terbuka (OCL) | 150 μH min. / 450 μH max. |
| Kondisi pengujian untuk OCL | 100 kHz, 0,1 V, -40 °C sampai +125 °C |
| Induktansi kebocoran | 0.5 μH maksimal. |
| Kondisi pengujian induktansi kebocoran | 100 kHz, 0,1 V |
| DCR - Sisi Transformer | 0.45 Ω maksimal. |
| DCR - Sisi CM Choke | 0.85 Ω maksimal. |
| Rasio berputar | 11 ± 2% |
| Kerugian Penempatan | - 0,25 dB maksimal. @ 4 MHz |
| Kehilangan Kembali (Z keluar = 100 ohm) | -22 dB min. @ 4 MHz |
| Rasio Penolakan Mode Umum | -35 dB min. @ 1 ¢ 100 MHz |
| Rasio Penolakan Mode Umum | -28 dB min. @ 100~200 MHz |
| Hi-Pot (1 mA, 60 detik) | 4300 VDC |
| Tegangan Kerja | 1000 VDC |
| Parameter | Spesifikasi |
|---|---|
| Isolasi Fungsional | Ya, aku tahu. |
| Jangkauan suhu operasi | -40 °C sampai +125 °C |
| Jangkauan suhu penyimpanan | -25 °C sampai +85 °C |
| Tingkat Sensitivitas Kelembaban | 1 |
| Klasifikasi ESD (HBM) | N/A |
| Kemasan | Tape & Reel |
| Jumlah gulungan | 800 pcs. / 13 inci gulungan |
| Penghentian | Cu/Ni/Sn |
| Kepatuhan | RoHS sesuai |
SM91502AL BMS Transformer sangat cocok untuk desain yang membutuhkan isolasi dan komunikasi yang stabil di dalam jaringan pemantauan baterai.
Dalam Sistem Pengelolaan Baterai, integritas sinyal dan keamanan tidak dapat dinegosiasikan. SM91502AL menonjol dengan menawarkan isolasi fungsional dan kisaran suhu operasi yang luas (-40 °C sampai +125 °C),membuatnya cocok untuk lingkungan otomotif di bawah kapotInduktansi kebocoran rendahnya (0,5 μH max) memastikan akurasi data kecepatan tinggi, sementara CMRR tinggi melindungi sistem Anda dari kebisingan mode umum yang dihasilkan oleh inverter bertenaga tinggi.
SM91502AL adalah trafo BMS yang digunakan dalam sirkuit komunikasi dan isolasi sistem manajemen baterai, terutama dalam desain IsoSPI dan seri daisy chain.
Ya, SM91502AL adalah AEC-Q200 sesuai, membuatnya cocok untuk aplikasi kelas otomotif.
Tegangan kerja adalah 1000 VDC.
Nomor hi-pot adalah 4300 VDC selama 60 detik pada 1 mA.
Ini mendukung desain referensi dengan perangkat analog LTC6804-1 / LTC6811 dan MC33771 / MC33772.
