Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: JXD2-0015NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: $0.09-$1.85
Kemasan rincian: Opsional
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3000000/bulan
P/N: |
JXD2-0015NL |
Kecepatan Data: |
10/100/1000BASE-T |
Induktansi primer: |
≥350 μH (pada 100 kHz) |
Isolasi: |
≥2250 VDC |
LED: |
Kiri (Kuning), Kanan (Hijau) |
Lebar paket: |
16,00 mm2 |
Panjang paket: |
16,82mm |
Tinggi paket: |
16,90mm |
P/N: |
JXD2-0015NL |
Kecepatan Data: |
10/100/1000BASE-T |
Induktansi primer: |
≥350 μH (pada 100 kHz) |
Isolasi: |
≥2250 VDC |
LED: |
Kiri (Kuning), Kanan (Hijau) |
Lebar paket: |
16,00 mm2 |
Panjang paket: |
16,82mm |
Tinggi paket: |
16,90mm |

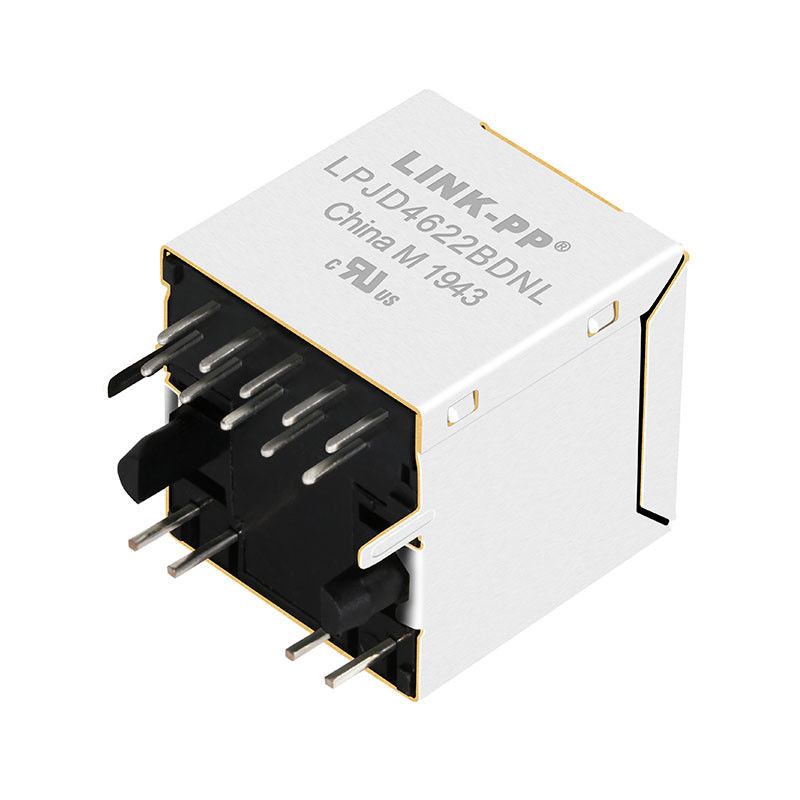

Konektor RJ45 Vertikal JXD2-0015NL (LPJD4622BDNL) adalah antarmuka jaringan premium berkinerja tinggi yang dirancang untuk aplikasi PCB entri atas dengan ruang terbatas. Dirancang untuk jaringan yang kuat, jack 1-port (1x1) through-hole (THT) ini mengintegrasikan magnet Gigabit untuk mendukung kecepatan 10/100/1000 Base-T dengan kemampuan AutoMDIX.
Dibangun untuk tahan terhadap lingkungan yang menuntut, JXD2-0015NL memiliki kisaran suhu pengoperasian industri **-40°C hingga +85°C**, pelapisan kontak emas 30 mikro-inci yang unggul, dan pelindung kuningan tugas berat. Ini adalah pilihan ideal untuk router industri, gateway IoT, motherboard tertanam, dan peralatan telekomunikasi.
| Kategori | Parameter | Spesifikasi |
|---|---|---|
| Sifat Mekanik & Fisik | Nomor Bagian | JXD2-0015NL |
| Paket / Pemasangan | Teknologi Through-Hole (THT), Entri Teratas | |
| Dimensi (L × L × T) | 16,00 mm × 16,82 mm × 16,90 mm | |
| Bahan Perumahan | Termoplastik, Tahan Api UL94 V-0 | |
| Bahan Perisai | Kuningan dengan Pelapisan Nikel | |
| Bahan Kontak | Perunggu Fosfor | |
| Pelapisan Kontak | Pelapisan Emas Selektif, 30 μin Min. | |
| Jumlah Pelabuhan | 1 × 1 | |
| Peringkat PoE | Non-PoE | |
| Karakteristik Listrik & Magnetik | Standar Ethernet | 10/100/1000Base-T, MDIX Otomatis |
| Rasio Putar (@100kHz) | 1:1 ±5% (Keempat Pasang) | |
| Induktansi Primer (OCL) | ≥350 μH @100kHz, 0,1V, Bias DC 8mA | |
| Resistensi DC | ≤1,2Ω | |
| Kerugian Penyisipan | 1–100MHz: ≤ -1,0dB100–125MHz: ≤ -1,2dB | |
| Kembali Kerugian | 1–40MHz: ≥ -16dB40–60MHz: ≥ -12dB60–80MHz: ≥ -10dB80–100MHz: ≥ -8dB | |
| Bicara Silang (1–100MHz) | ≥ -30dB | |
| Redaman Mode Umum (1–100MHz) | ≥ -30dB | |
| Tegangan Isolasi | 2250VDC (Sisi PHY ke Sisi Garis) | |
| Spesifikasi LED | LED Kiri (Sisi J8) | Kuning |
| Panjang gelombang | 590 nm | |
| Tegangan Maju | Tipe 2.1V. / 2.5V Maks. | |
| LED Kanan (Sisi J1) | Hijau | |
| Panjang gelombang | 565nm | |
| Tegangan Maju | Tipe 2.2V. / 2.4V Maks. | |
| Kondisi Tes | Arus Maju 20mA | |
| Batas Lingkungan & Penyolderan | Suhu Operasional | -40°C hingga +85°C |
| Suhu Penyimpanan | -40°C hingga +85°C | |
| Penyolderan Gelombang yang Direkomendasikan | Puncak 260°C, Maks. 10 Detik. | |
| Kepatuhan & Standar | Kepatuhan RoHS | Ya (RoHS-5) |
| Standar Konektor | FCC Bagian 68 Jack RJ45 yang Sesuai | |
| Instalasi yang Direkomendasikan | Potongan Panel yang Disarankan | ≥16,35 mm (L) × ≥17,20 mm (T) |
| Tata Letak PCB | Jejak lubang tembus dengan tab pelindung dan area penahan |
Konektor RJ45 vertikal ini ideal untuk aplikasi Ethernet dengan ruang terbatas. Penggunaan umum mencakup perangkat jaringan industri dan konsumen seperti mini-switch, router, kamera IP, titik akses, dan modul jaringan tertanam. Desain entri atas menyederhanakan perutean kabel dalam wadah yang rapat dan papan yang kokoh, sedangkan magnet dan pelindung terintegrasi memastikan kualitas sinyal tinggi dan kinerja EMI. Ini menyediakan antarmuka yang profesional dan andal untuk Gigabit Ethernet di server, router, dan perangkat keras kontrol industri.
Konektor RJ45 vertikal (jack RJ45 entri atas) dirancang untuk aplikasi PCB di mana ruang terbatas dan kabel Ethernet dihubungkan dari atas. Soket port tunggal ini mengintegrasikan magnet Ethernet (transformator 1:1) dan LED ganda untuk indikasi status, mendukung jaringan IEEE 802.3 10/100/1000Base-T (Gigabit Ethernet). Konektor ini umum digunakan pada router kompak, sakelar, titik akses, dan pengontrol industri di mana area papan dibatasi tetapi tersedia jarak vertikal. Contoh di bawah ini menunjukkan konektor RJ45 8P8C vertikal dengan orientasi entri atas.
JXD2-0015NL adalah konektor RJ45 vertikal port tunggal dengan magnet terintegrasi yang dirancang untuk aplikasi Ethernet 10/100/1000Base-T. Ini biasanya digunakan di router, switch, pengontrol industri, titik akses, dan peralatan jaringan tertanam.
Ya. Konektor ini mendukungEthernet Gigabit 1000Base-Tdan juga cocok untuk aplikasi yang kompatibel dengan versi sebelumnya 10/100Base-T.
Ya. JXD2-0015NL mencakup komponen magnetik internal, yang membantu menyederhanakan desain PCB, meningkatkan integritas sinyal, dan mendukung persyaratan isolasi Ethernet.
Ini menggunakanTeknologi Lubang Melalui (THT)dengan aentri atas vertikalorientasi, menjadikannya pilihan yang baik untuk desain kompak di mana kabel dihubungkan dari atas PCB.
Ya. Konektor dirancang untuk10/100/1000Base-T dengan Auto-MDIX, membantu port jaringan secara otomatis menyesuaikan koneksi kabel straight-through atau crossover.
Konektor ini termasukLED ganda: ALED kuning di sisi J8dan sebuahLED hijau di sisi J1. LED ini biasanya digunakan untuk indikasi tautan dan aktivitas.
Tidak. Produk ini dinilai sebagaiNon-PoE, jadi ini tidak ditujukan untuk aplikasi Power over Ethernet.
Kisaran suhu pengoperasian adalah-40°C hingga +85°C, yang membuatnya cocok untuk lingkungan industri dan komersial.
Area kawin kontak dilapisi denganemas 30 mikro inci, yang membantu meningkatkan konduktivitas dan keandalan kontak jangka panjang.
Ya. DiaSesuai RoHSdan memenuhi persyaratan lingkungan untuk produksi yang dibatasi timbal.
Konektor mengukur16,00 mm (L) × 16,82 mm (L) × 16,90 mm (T), membuatnya cukup kompak untuk tata letak PCB yang sadar akan ruang.
Biasanya diinstal pada PCB berkemampuan Ethernet yang memerlukan aport RJ45 vertikal dengan magnet terintegrasi dan indikator LED, khususnya pada jaringan dan peralatan industri.
