Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: LPJ4013EDNL
Dokumen: LPJ4013EDNL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000
Harga: Supportive
Kemasan rincian: 50PCS / Baki, 1200pcs / Carton
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 4600K. PCS/bulan
Bagian No: |
LPJ4013EDNL |
Jumlah port: |
1x1 |
Memalangi: |
Turun |
Kecepatan Data: |
100base-t |
PoE: |
Non |
Opsi LED: |
Dengan |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran suhu pengoperasian: |
-40°C hingga +85°C |
Bagian No: |
LPJ4013EDNL |
Jumlah port: |
1x1 |
Memalangi: |
Turun |
Kecepatan Data: |
100base-t |
PoE: |
Non |
Opsi LED: |
Dengan |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran suhu pengoperasian: |
-40°C hingga +85°C |

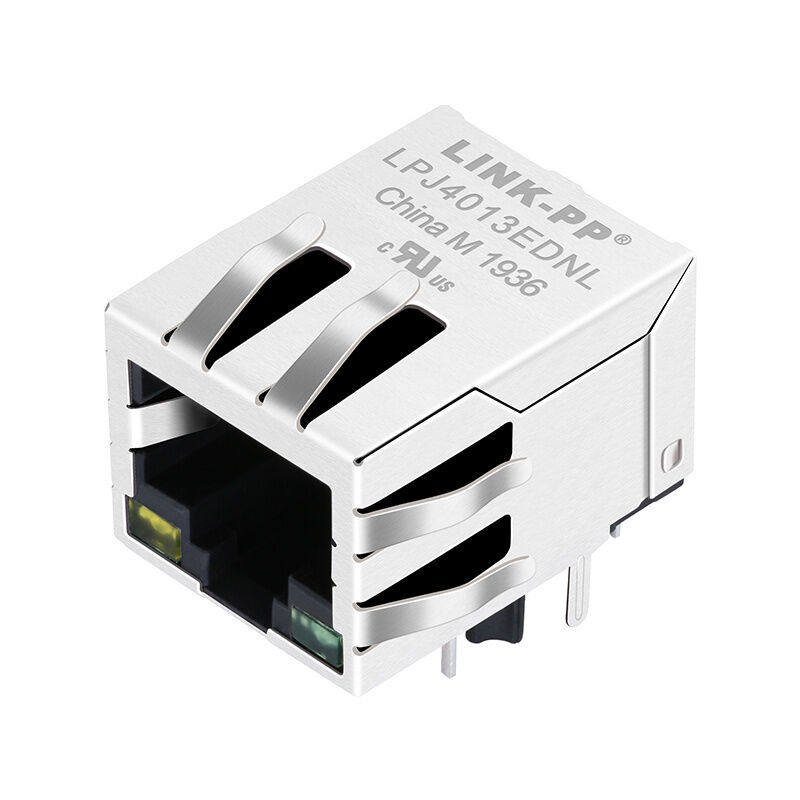

Konektor RJ45 LPJ4013EDNL dengan magnetik terintegrasi, 10/100Base-T, indikator LED, pelindung EMI, dan rentang -40°C hingga 85°C. Ideal untuk Ethernet industri.
| Parameter | Nilai |
|---|---|
| Jumlah Port | 1×1 |
| Kecepatan | 10Base-T / 100Base-TX |
| Dukungan PoE | Non-PoE |
| Tipe Pemasangan | Through-Hole (THT) |
| Tipe Latch | Bawah |
| Opsi LED | Kuning / Hijau |
| Pelindung EMI | Ya (Jari Pegas + Tab) |
| Suhu Operasi | -40°C hingga +85°C |
| Parameter | Spesifikasi |
|---|---|
| Rasio Putaran | 1CT:1CT ±5% |
| OCL | ≥ 350µH @100KHz, 0.1V, 8mA DC Bias |
| Insertion Loss | ≤ -1.2 dB (1–100 MHz) |
| Return Loss | ≥ -16 dB (1–30 MHz) |
| ≥ -12 dB (30–60 MHz) | |
| ≥ -10 dB (60–80 MHz) | |
| ≥ -8 dB (80–100 MHz) | |
| Cross Talk | ≥ -30 dB (1–100 MHz) |
| Common Mode Rejection (CMR) | ≥ -30 dB (1–100 MHz) |
| Isolasi (PHY ke Jalur) | 1500 Vrms |
Struktur pelindung jari pegas LPJ4013EDNL adalah konektor Ethernet 10/100Base-T berkinerja tinggi yang dirancang untuk transmisi sinyal yang stabil, penekanan EMI, dan keandalan jangka panjang di lingkungan yang menuntut.
Dengan magnetik terintegrasi, indikator LED ganda, dan pelindung EMI yang ditingkatkan (desain jari pegas), konektor ini ideal untuk para insinyur dan OEM yang mengembangkan perangkat Ethernet industri, sistem IoT, router, dan peralatan jaringan tertanam.
1. Kompatibilitas 10/100Base-T
Mendukung aplikasi Fast Ethernet dengan transmisi data yang stabil.
2. Magnetik Terintegrasi (Desain MagJack)
Mengurangi kompleksitas PCB dan meningkatkan integritas sinyal.
3. Indikator LED Ganda (Kuning/Hijau)
Memungkinkan pemantauan status yang jelas untuk tautan dan aktivitas.
4. Pelindung EMI yang Ditingkatkan dengan Jari Pegas
Meminimalkan interferensi elektromagnetik untuk operasi yang andal.
5. Suhu Operasi Luas (-40°C hingga +85°C)
Cocok untuk lingkungan industri yang keras.
6. Pemasangan Through-Hole (THT)
Memastikan stabilitas mekanis yang kuat untuk aplikasi siklus hidup yang panjang.
7. Konfigurasi Latch Bawah
Penahanan kabel yang aman dalam desain yang ringkas.
Magnetik terintegrasi menghilangkan kebutuhan akan transformator eksternal, mengurangi kompleksitas tata letak dan biaya BOM.
Magnetik yang direkayasa dengan cermat memastikan kerugian penyisipan rendah, kerugian pengembalian kuat, dan kinerja EMI yang sangat baik.
Rentang suhu yang luas dan pemasangan THT yang kokoh menjadikannya ideal untuk lingkungan misi-kritis.
Struktur pelindung jari pegas memberikan pembumian dan penekanan EMI yang lebih baik dibandingkan dengan konektor RJ45 standar.
