Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO

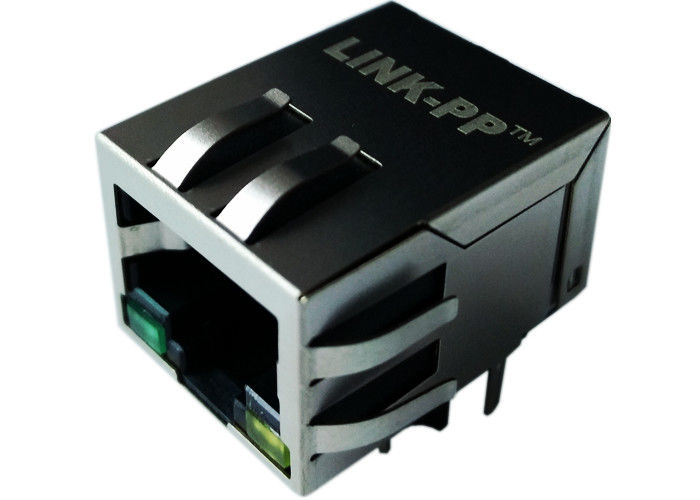

Nomor model: HR921157C
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: $0.05-$1.28
Kemasan rincian: 50PCS / Baki, 1200pcs / Carton
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 4200K-PCS / Bulan
Kepatuhan: |
Memenuhi Spesifikasi IEEE802.3 |
dipimpin: |
Kiri: Hijau, Kanan: Kuning |
Tes Hipot: |
1500Vrms |
Induktansi OCL: |
350μH mnt |
Rasio Belok: |
1ct: 1ct (± 2%) |
Jangkauan suhu operasi: |
0°C hingga 70°C |
Kepatuhan: |
Memenuhi Spesifikasi IEEE802.3 |
dipimpin: |
Kiri: Hijau, Kanan: Kuning |
Tes Hipot: |
1500Vrms |
Induktansi OCL: |
350μH mnt |
Rasio Belok: |
1ct: 1ct (± 2%) |
Jangkauan suhu operasi: |
0°C hingga 70°C |
| Kategori | Spesifikasi |
|---|---|
| Spesifikasi LED | |
| Konfigurasi LED | Dual (Kiri: Hijau, Kanan: Kuning) |
| Menerbitkan Warna | Hijau: 565nmKuning: 585nm |
| Tegangan ke depan (VF) | 1.8 2.8V @ IF = 20mA (kedua warna) |
| arus terbalik (IR) | Max 10μA @ VR = 5V (kedua warna) |
| Spesifikasi Mekanis | |
| Dimensi (mm) | Lebar: 15.93Tinggi: 13.80Labah: 21.25 |
| Tata letak PCB | 2.54mm Pitch |
| Tipe pemasangan | Through-Hole (THT) |
| Orientasi | Pintu masuk depan |
| Spesifikasi bahan | |
| Perumahan | PBT termoplastik + 30% Serat Kaca (UL94V-0) |
| Kontak | Fosfor Perunggu C5210R-EH, Ketebalan = 0,35 mm |
| Pin | Kuningan C2680R-H, Ketebalan = 0,35mm |
| Perisai | SUS 201-1/2H, Ketebalan = 0,2 mm |
| Contact Plating | Emas 6 Micro-Inch Min. di area kontak |
| Suhu Pengelasan | Max 265°C selama 5 detik (Lombu Gelombang) |
| Kepatuhan | |
| Kepatuhan Lingkungan | Memenuhi RoHS |
| Kepatuhan Standar | Memenuhi Spesifikasi IEEE802.3 |
| Spesifikasi Listrik (@25°C) | |
| Rasio putaran (± 2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Induktansi OCL | 350μH Min @ 100MHz / 0,1V, 8mA DC Bias |
| Kerugian Penempatan | -1,0dB Max (0,3 ‰ 100MHz) |
| Kehilangan Kembali (dB Min @100Ω) | 1 30MHz: -18, 40MHz: -16, 50MHz: -14, 60 80MHz: -12 |
| Crosstalk (dB Min) | 30 MHz: -45, 60 MHz: -40, 100 MHz: -35 |
| Penolakan Mode Umum (dB Min) | 30MHz: -35, 60MHz: -30, 100MHz: -25 |
| Tes Hipot | 1500Vrms |
| Jangkauan suhu operasi | 0°C sampai +70°C |
LPJ0017GENL dirancang khusus untuk aplikasi yang membutuhkan konektivitas 10/100 Base-T Ethernet, termasuk:
Desain magnetik terintegrasi menyederhanakan implementasi dalam aplikasi ini dengan menghilangkan kebutuhan untuk komponen trafo terpisah, mengurangi jumlah komponen, kompleksitas perakitan,dan titik kegagalan potensial.
