Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: HR911157C
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: $0.05-$1.28
Kemasan rincian: 50PCS / Baki, 1200pcs / Carton
Waktu pengiriman: 3-5 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 4200K-PCS / Bulan
Jenis Produk: |
Konektor HR911157C 8P8C RJ45 |
Jumlah port: |
1x1 |
Kecepatan: |
10BASE-T, 100BASE-TX |
Orientasi Latch: |
Turun |
Tipe pemasangan: |
Melalui lubang (tht) |
Opsi LED: |
Hijau kuning |
Jenis Produk: |
Konektor HR911157C 8P8C RJ45 |
Jumlah port: |
1x1 |
Kecepatan: |
10BASE-T, 100BASE-TX |
Orientasi Latch: |
Turun |
Tipe pemasangan: |
Melalui lubang (tht) |
Opsi LED: |
Hijau kuning |

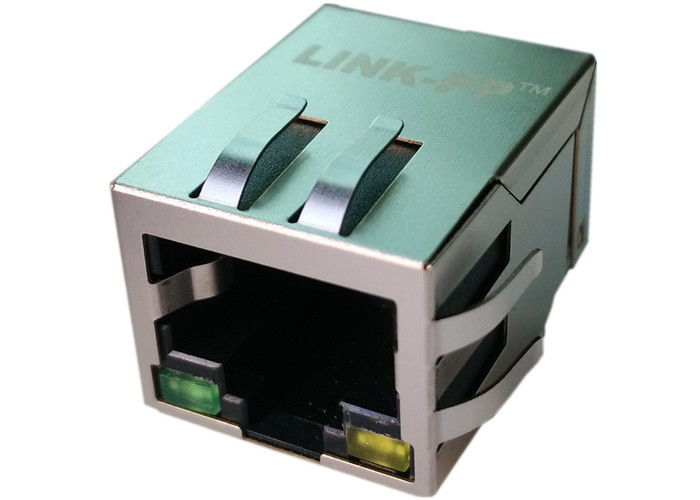

LPJ0017GENL adalah konektor 8P8C RJ45 port tunggal dengan magnetik 10/100 Base-T terintegrasi yang diproduksi oleh LINK-PP International Technology Co., Limited.Konektor ini menggabungkan jack RJ45 fisik dengan komponen magnetik terintegrasi (transformer) yang diperlukan untuk pengkondisian sinyal Ethernet dan isolasiIni memiliki indikator LED ganda (Hijau dan Kuning) dan dirancang untuk berbagai aplikasi jaringan, termasuk perangkat SOHO (Small Office / Home Office), implementasi LAN-on-Motherboard, hub,dan saklar.
Desain magnetik terintegrasi menawarkan keuntungan dengan menghilangkan kebutuhan untuk komponen trafo yang terpisah, mengurangi jumlah komponen, menyederhanakan tata letak PCB, dan menghemat ruang papan yang berharga.Ini membuat LPJ0017GENL solusi yang efisien untuk desain terbatas ruang yang membutuhkan konektivitas Ethernet.
|
Single Port RJ45 Connector dengan 10/100 Base-T Integrated Magnetics, LED Hijau/Kuning, Tab Down, RoHS |
|
|
Nomor Bagian LINK-PP |
LPJ0017GENL |
|
Nomor Bagian |
HR911157C |
|
Aplikasi-Lan |
ETHERNET ((Tidak ada PoE) |
|
AutomDX |
Ya. |
|
Sirkuit Bst |
Ya. |
|
Konfigurasi RX |
T,C |
|
Konfigurasi TX |
T,C |
|
Contact Mating Area Plating |
Emas 6u "/15u"/30u" |
|
Inti per Pelabuhan |
4 |
|
Dioda |
Tidak ada dioda |
|
Opsi LED |
Hijau/kuning |
|
Kunci |
Tab ke bawah |
|
Jumlah Pelabuhan |
1X1 |
|
PCB |
FR4 |
|
Sudut pemasangan PCB |
Masuk sisi |
|
Pos penahan PCB |
T POST |
|
Ketinggian Paket (Inci) |
0.531 |
|
Ketinggian kemasan (mm) |
13.50 |
|
Panjang Paket (Inci) |
0.839 |
|
Panjang kemasan (mm) |
21.30 |
|
Lebar Paket (Inci) |
0.630 |
|
Lebar Paket (mm) |
16.00 |
|
Jenis Pin |
THT SOLDER |
|
Memenuhi RoHS |
YES-RoHS-5 DENGAN PEMBAHASAN BOLD IN SOLDER |
|
Mencari |
Ya. |
|
Tab EMI Perisai |
Dengan |
|
Kecepatan |
10/100 BASE-T |
|
Suhu |
0 sampai 70°C |
|
Mengubah Rasio RX |
1CT:1CT |
|
Mengubah Rasio TX |
1CT:1CT |
LPJ0017GENL dioptimalkan untuk aplikasi Ethernet 10/100 Base-T. Rasio putaran transformer dengan tepat dipertahankan pada 1: 1 untuk pasangan pemancar dan penerima,memastikan integritas sinyal di seluruh penghalang isolasiInduktansi primer ditentukan minimal 350μH pada 100MHz dengan bias DC 0,1V 8mA, cukup untuk menjaga kualitas sinyal dalam aplikasi Ethernet.
Konektor menunjukkan kinerja yang sangat baik di seluruh parameter listrik utama.memastikan kekuatan sinyal dipertahankan di seluruh rentang frekuensi yang digunakan oleh 10/100 EthernetSpesifikasi kehilangan kembali bervariasi menurut pita frekuensi (-18dB pada 1-30 MHz, -16dB pada 40 MHz, -14dB pada 50 MHz, dan -12dB pada 60-80 MHz), memastikan refleksi sinyal tetap minimal,mengurangi kesalahan data.
Cross-talk antara pasangan sinyal dikendalikan dengan baik, dengan spesifikasi mulai dari -45dB pada 30MHz hingga -35dB pada 100MHz, memberikan pemisahan saluran yang sangat baik.Penghapusan modus umum berkisar dari -35dB pada 30 MHz hingga -25dB pada 100 MHz, efektif mengurangi gangguan elektromagnetik. isolasi dinilai pada 1500Vrms (tes hipot), memberikan perlindungan yang kuat terhadap lonjakan tegangan dan memastikan keamanan dalam berbagai aplikasi.
PadaLINK-PP, kami mengkhususkan diri dalam solusi RJ45 berkinerja tinggi yang disesuaikan dengan permintaan jaringan modern:
