Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: TG1G-E012NZRL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Item No: |
TG1G-E012NZRL |
Kategori: |
Gigabit RJ45 Transformer |
Ternyata Ratio: |
1CT: 1CT |
pemasangan: |
Permukaan gunung |
Ukuran / Dimensi: |
17.7mm L x 15.8mm W x 6.6mm H |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Item No: |
TG1G-E012NZRL |
Kategori: |
Gigabit RJ45 Transformer |
Ternyata Ratio: |
1CT: 1CT |
pemasangan: |
Permukaan gunung |
Ukuran / Dimensi: |
17.7mm L x 15.8mm W x 6.6mm H |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
| Jumlah port | Aplikasi | Ternyata Rasio | Power Over Ethernet |
| TG1G-E012NZRL | Lan Ethernet (PoE) | 1: 1 | IEEE 802.3 / IEEE 802.3af |
| Pengemasan | Cores Per Port | Mounting Type | Suhu |
| Reel, Carton | 12 | SMT / SMD | - 40 HINGGA + 85 |
| Nomor Tanda | Melindungi | Tegangan Isolasi | Warna LED |
| 24 Pin | - | 1500 Vrms | --- |
Spesifikasi Listrik @ 25 ℃
| 1.Insertion Loss (dB Max): | 0.3-1MHz: -1.1 1-65MHz: -0.8 |
| 65-100MHz: -1.0 100-125MHz: -1.2 | |
| 2.Return Loss (dB Min @ 100 OHM): | 0,5-40MHz: -18 |
| 40-100MHz: -12-20LOG (f / 80MHz) | |
| 3.Crosstalk (dB Min): | 0.3-100MHz: -33-20LOG (f / 100MHz) |
| 4. CM KE CM REJ: | 0.3-100MHz: -30dB Min |
| 5.CM KE DM REJ: | 0.3-100MHz: -35dB Min |
| 6. menghasilkan rasio: | PRI: SEC = 1CT: 1CT ± 2% |
| 7.Inductance (100KHz/0.1V@11mA): | 350uH Min |
| 8.Sedikit Arus DC Line: | 350mA Max @ 57VDC Terus Menerus |
| 9.Hipot: | 1500Vrms / 0,5mA |
| 10. Suhu Operasi: | -40 ℃ ～ + 85 ℃. |
CATATAN:
1.Gigabit Transformer Modul Dengan Opsi Power Over Ethernet
2.Memenuhi spesifikasi IEEE 802.3af
3.Untuk bagian RoHS tambahkan akhiran NL
4.RoHS "NL" puncak solder peringkat 260 ℃ %% P5 ℃.
Aplikasi:
Keunggulan kompetitif
☛ Desainer dan Produsen selama 18 tahun.
☛ 2.500 Pekerjaan, 4 tanaman
☛ Pasti Pass Fluke network analyzer
☛ Stok atau 4 minggu.
☛ Desain yang fleksibel sesuai dengan informasi yang dibutuhkan pelanggan tanpa biaya exral.

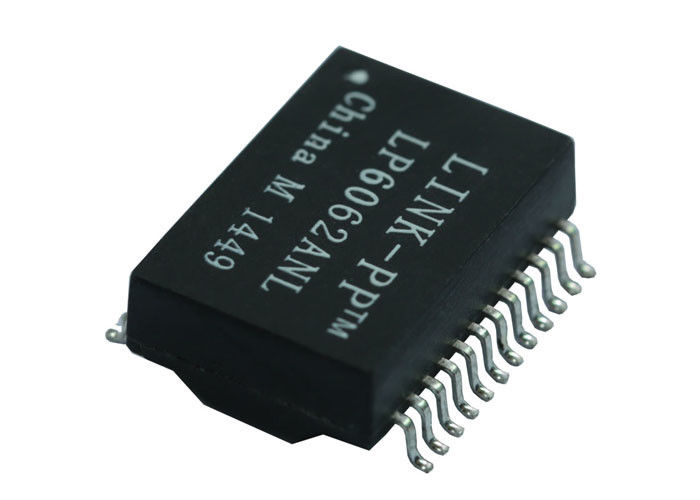

| TG1G-E012NZRL SMD Transformer Port Tunggal 24Pins Gigabit Ethernet LP6062ANL | |||
|---|---|---|---|
