LFE8657 Modul Transformator Ethernet SMT Port Tunggal 10/100Base-T

LFE8657 10/100Base-T Transformer

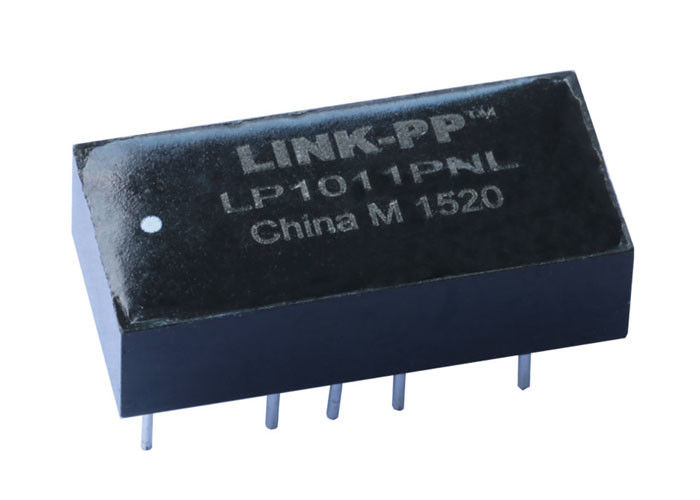

PeraturanLFE8657adalah kelas premium, single-portTransformer Ethernet Magnetik Diskritdirancang dan diproduksi oleh LINK-PP.10/100Base-T (Fast Ethernet)aplikasi lapisan fisik (PHY), komponen permukaan-mount (SMT) ini secara mulus mengintegrasikan transformator isolasi dan chokes mode umum ke dalam jejak 16-pin yang kompak.

Berfungsi sebagai antarmuka yang sangat andal antara transceiver PHY dan konektor RJ45, LFE8657 memastikan integritas sinyal yang luar biasa sambil menyediakan isolasi listrik 1500Vrms yang kritis.Ini adalah komponen standar industri, secara luas diakui sebagai pengganti langsung (referensi silang) untukmagnetik 10/100M lainnya, menjadikannya pilihan ideal bagi desainer perangkat keras dan manajer pengadaan yang ingin mengoptimalkan BOM (Bill of Materials) mereka tanpa mengorbankan kualitas.

Fitur Utama

1. Integritas Sinyal Superior & Kinerja Listrik

• Magnetik Standar:Fitur rasio putaran 1CT: 1CT pada saluran TX dan RX, memberikan Induktansi Sirkuit Terbuka (OCL) minimum 350μH dengan bias DC 8mA.Hal ini memastikan pencocokan impedansi yang sempurna dan kompatibilitas dengan terkemuka Fast Ethernet PHY IC (e.g., Realtek, Microchip, TI).
• Perlindungan isolasi yang kuat:Menyediakan hinggaIsolasi HiPot 1500 Vrms, melindungi IC bawah aliran sensitif terhadap gelombang petir, gelung tanah, dan pelepasan elektrostatik (ESD).
• Pengurangan EMI yang sangat baik:Choke mode umum terintegrasi memberikan rasio penolakan mode umum (CMRR) minimal -30dB, secara efektif menyaring kebisingan frekuensi tinggi dan memastikan tingkat kesalahan bit yang rendah selama kabel panjang.

2. Dioptimalkan untuk SMT Manufaktur

• Pemasangan otomatis Siap:Dikemas dalam standarTape & Reel (T&R), desain SMT 16-pin sepenuhnya dioptimalkan untuk mesin pick-and-place berkecepatan tinggi, secara signifikan meningkatkan throughput produksi untuk penyedia EMS (Electronic Manufacturing Services).
• Stabilitas termal:Rumah termoplastik UL 94V-0 dirancang untuk menahan profil pengelasan reflow bebas timbal standar tanpa deformasi atau degradasi kinerja.

3. Keamanan Rantai Pasokan & Kepatuhan

• Sertifikasi Global:Sesuai sepenuhnya dengan arahan lingkungan RoHS dan REACH, dan diproduksi di fasilitas bersertifikat ISO, memastikan produk akhir Anda memenuhi persyaratan masuk ke pasar global.
• Referensi silang yang hemat biaya:Fungsi sebagai alternatif yang sangat andal dan hemat biaya untuk trafo standar 10/100M, menawarkan waktu pengiriman yang stabil dan stok pabrik yang luas.

Spesifikasi Teknis

1. Umum & Parameter Kemasan

2. Karakteristik Listrik & Magnetik (@ 25°C)

LFE8657 SMT Magnetic Transformer Drawing
