Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: LP1086NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |

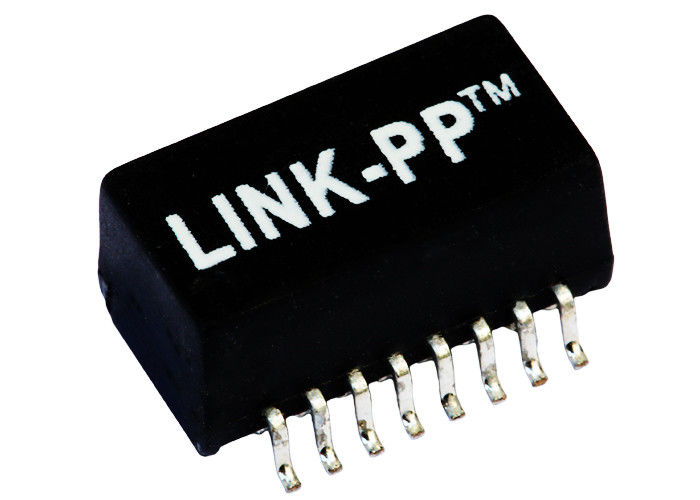

LP1086NL |
Kecepatan: |
10/100 Base-T |
Jumlah Port: |
Tunggal |
Aplikasi: |
LAN Ethernet |
Paket: |
SMD |
Nomor PIN: |
16 |
Suhu: |
- 40 ℃ KE + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Spesifikasi: |
LP1086NL |
Kecepatan: |
10/100 Base-T |
Jumlah Port: |
Tunggal |
Aplikasi: |
LAN Ethernet |
Paket: |
SMD |
Nomor PIN: |
16 |
Suhu: |
- 40 ℃ KE + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
1. Nomor Coil: Autotransformer
2. Tegangan Isolasi: 1500Vrms
3.Type: SMT
4. Struktur Coil: Toroidal
10 / 100Base-T dual Port Lan Magnetics, Gigabit Ethernet Magnetic Transformer
Deskripsi:
Modul Trafo Ganda Port 10/100Base-T
Aplikasi | LAN ETHERNET (PoE & NON PoE) |
AutomDX | IYA NIH |
Komentar | RoHS Compliant LPXXXXNL |
Konfigurasi RX | T, C |
Konfigurasi TX | T, C |
Konstruksi | TRANSFER MOLD |
Cores Per Port | 4 |
Jumlah Port | QUAD |
PCB | TIDAK ADA PCB |
Paket | SMT |
Paket Tinggi (Inci) | 0,225 atau lainnya |
Tinggi Paket (mm) | 5.715 atau lainnya |
Paket Panjang (Inci) | 1.12 atau lainnya |
Paket Panjang (mm) | 28.448 atau lainnya |
Paket Lebar (Inci) | 0,63 atau lainnya |
Lebar Paket (mm) | 16.002 atau lainnya |
RoHS Compliant | YA-RoHS-6 |
Kecepatan | 10/100 / 1000BASE-TX |
Suhu | 0 HINGGA 70 / -40 Hingga +85 |
Ternyata Rasio RX | 1CT: 1CT |
Ternyata Rasio TX | 1CT: 1CT |
Utama P / N | LP1102NL, dll |
Spesifikasi Listrik (25):
1. Ternyata Ratio50KHz, 0,5V
Sisi chip: Sisi garis = 1CT: 1CT + _2%
2. Induktansi (Ls) 100KHz, 0.1V, 12mA DC Bias:
Sisi chip: 350uH Min
3. Penipisan Loss1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB Min
40MHz: -14.4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Rejection:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Sisi chip ke sisi Garis
Aplikasi:
Digunakan untuk peralatan jaringan dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL
Keunggulan kompetitif:
16 tahun pengalaman produksi,
1100 staf,
Tes 100%
Waktu pengiriman yang fleksibel
