Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: LP5004NLE
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
pemasangan: |
SMD |
Ukur: |
17.70x15.80x6.60mm |
Sampel: |
gratis |
Suhu: |
0 ℃ KE + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Spesifikasi: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
pemasangan: |
SMD |
Ukur: |
17.70x15.80x6.60mm |
Sampel: |
gratis |
Suhu: |
0 ℃ KE + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Informasi rinci:

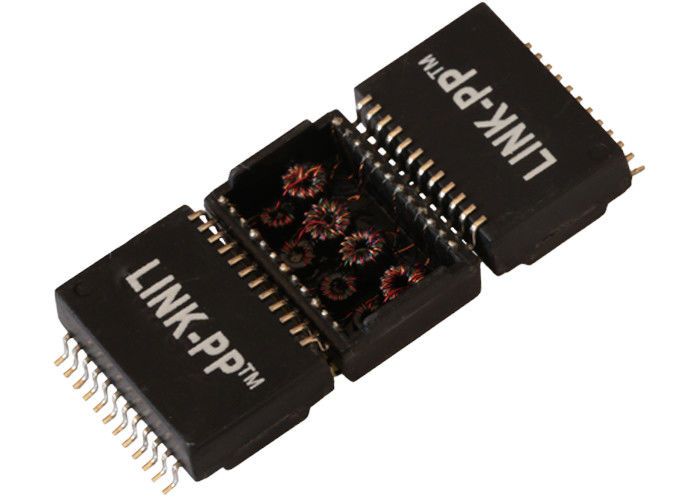

| LP5004NLE Gigabit Magnetics Transformer 1 Port Surface Mounting | |
| Nomor Bagian LINK-PP | LP5004NLE |
| Kecepatan | 1000BASE-T |
| Jumlah Port | TUNGGAL |
| Aplikasi - LAN | ETHERNET (NoN PoE) |
| Paket | SMD |
| Suhu | 0 ℃ KE + 70 ℃ |
| AutomDX | IYA NIH |
| Komentar | SAMA SEPERTI NL VERSION |
| Konfigurasi RX | T, C, S |
| Konfigurasi TX | T, C, S |
| Konstruksi | BINGKAI BUKA |
| Cores Per Port | 8 |
| Paket Tinggi (Inci) | 0,260 |
| Tinggi Paket (mm) | 6.60 |
| Paket Panjang (Inci) | 0,697 |
| Paket Panjang (mm) | 17,7 |
| Paket Lebar (Inci) | 0,496 |
| Lebar Paket (mm) | 12.6 |
| Ternyata Rasio RX | 1CT: 1CT |
| Ternyata Rasio TX | 1CT: 1CT |
Mengapa Memilih Kami
Supplier Pemimpin Dunia Konektor RJ45 Terpadu Dan Transformer Magnetik Diskrit
sertifikasi profesional
• ISO 9001: 2008
• Sertifikasi UL
• Dapatkan Cetitifaction
• Kepatuhan RoHS
• Kebijakan Lingkungan Aktif
Jaminan 100% Qualtiy
• Diproduksi di Bawah Kontrol Ketat.
• 100% Diuji (Bukan Hanya Diuji Batch)
• LINK-PP Adalah OEM Of TE (Tyco) Selama 9 Tahun
• Pelanggan yang Berhasil: Texas Instruments Samsung Cisco Siemens Dan Intel…
• LINK-PP Adalah Pemasok TI Yang Dipilih (Texas Instruments)
• Jaminan Kualitas: 6 Tahun
Harga dan Layanan Bersaing
• Harga Lebih Kompetitif Dibandingkan Pulse Tyco Halo Dan Amphenol
• Waktu Pengiriman: 2-3 Minggu Setelah Pesanan
• Sampel Gratis Tersedia
• Berikan Desain Baru Untuk Kebutuhan Pelanggan
• Diskon 90% Biaya Pengiriman Dengan DHL UPS DEDEX Atau TNT
Kebijakan Perusahaan LINK-PP
• Tujuan Perusahaan Adalah Mencapai Tingkat Kepuasan Pelanggan Tertinggi
Melalui Perbaikan Berkesinambungan Dalam Kualitas, Pengiriman, dan Layanan
• LINK-PP Berkomitmen Dan Mengharapkan Kinerja Berkualitas Dari Setiap Karyawan
• Standar Perusahaan Adalah Produk dan Layanan Tanpa Cacat
| Uraian Tes | SPEC | 1 | 2 | 3 | UJI FREQ. | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL (Test oleh TH2818) | 350uH MIN | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| Turn Ratio (Test oleh TH2818) | 1CT∶1CT | baik | baik | baik | baik | baik | baik | baik | baik | baik | baik | baik | baik | --- | ||
| Insersi Loss (Uji oleh HP8712ET) | -1.0dB MAX | -0.30 | -0,29 | -0.27 | -0,25 | -0,38 | -0.35 | -0.33 | -0.35 | -0.30 | -0.28 | -0.31 | -0,29 | 1-100MHz | ||
| Return Loss (Test oleh HP8712ET) | -18dB MIN | -22,7 | -23,4 | -22.2 | -21.8 | -23,0 | -22,9 | -23,4 | -21.8 | -20,6 | -21.2 | -21,4 | -20,2 | 1-40MHz | ||
| -16dB MIN | -19,4 | -17.9 | -18,6 | -19,3 | -17.9 | -17,8 | -18,3 | -18,5 | -18,7 | -18.0 | -18,4 | -18.0 | 50MHz | |||
| -12dB MIN | -16,1 | -15,6 | -15,5 | -15,8 | -15,8 | -15,1 | -15,8 | -15,5 | -15,3 | -15,2 | -15,6 | -15,4 | 60-80MHz | |||
| -10dB MIN | -15,0 | -15,1 | -15,0 | -15,0 | -14.9 | -14,3 | -14,1 | -14,3 | -15,2 | -15,0 | -15,0 | -15,1 | 100MHz | |||
| Crosstalk (Test oleh HP8712ET) | -45dB MIN | -52,1 | -50,3 | -49,8 | -48,9 | -49,3 | -50,3 | 30 MHz | ||||||||
| -40dB MIN | -44,7 | -43.9 | -44.0 | -42,9 | -43,4 | -44.2 | 60MHz | |||||||||
| -35dB MIN | -39,8 | -38,6 | -38,1 | -38,7 | -39,5 | -38,9 | 100MHz | |||||||||
| DCMR (Test oleh HP8712ET) | -43dB MIN | -58,3 | -57,6 | -56,4 | -56.0 | -58,7 | -56.9 | -57,2 | -56,7 | -50,2 | -51,6 | -50,9 | -51,3 | 30 MHz | ||
| -37dB MIN | -44,6 | -44.2 | -40,9 | -39,8 | -43,1 | -42,7 | -45,0 | -43.9 | -42,5 | -41,8 | -42,5 | -41,8 | 60MHz | |||
| -33dB MIN | -38,2 | -37,5 | -35,9 | -35,6 | -37,3 | -36,0 | -38,7 | -38,3 | -37,9 | -37,6 | -38,2 | -37,9 | 100MHz | |||
| Hipot (Uji oleh WB2670A) | 1500Vrms | baik | baik | baik | baik | baik | baik | baik | baik | baik | baik | baik | baik | PRI KE SEC | ||
