Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO

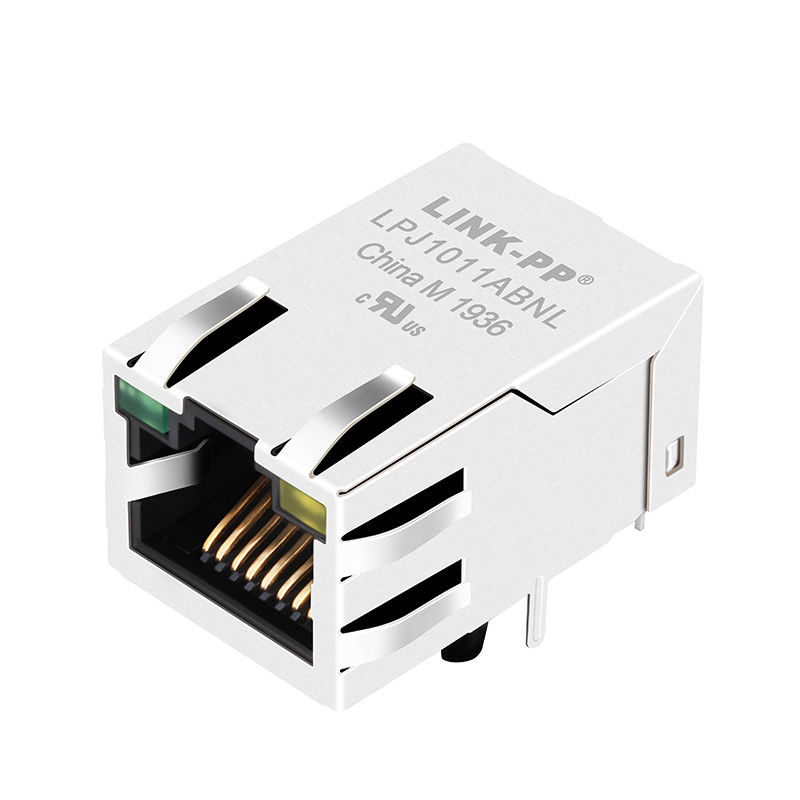

Nomor model: LMJ2058811001CNL (LPJ1011ABNL)
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000
Harga: Supportive
Kemasan rincian: Nampan, Tape & Reel
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3000K/bulan
Jenis: |
Konektor Magnet Terintegrasi RJ45 (ICM) |
Tata Letak Pinout Konektor: |
8P8C |
Sistem Penguncian: |
Kait Atas |
Kecepatan: |
10/100 Basis-tx |
Pemasangan Listrik: |
THT |
Aplikasi: |
HUB, Kartu PC, Sakelar, Router, Mainboard PC |
Jenis: |
Konektor Magnet Terintegrasi RJ45 (ICM) |
Tata Letak Pinout Konektor: |
8P8C |
Sistem Penguncian: |
Kait Atas |
Kecepatan: |
10/100 Basis-tx |
Pemasangan Listrik: |
THT |
Aplikasi: |
HUB, Kartu PC, Sakelar, Router, Mainboard PC |
| Gambaran umum |
Konektor RJ45 dengan 10/100 Base-T Integrated Magnetics |
|---|---|
| TR (@100KHz, 0.1V) | TX =1CT:1CT ± 3% RX = 1CT:1CT ± 3% |
| OCL (@100KHz, 100mV, 8mA, DC Bias) | PINS: (P1,P2),(P7,P8) = 350uH MIN |
| HIPOT |
PINS (P1, P3, P2) TO (J1, J2) =1500VAC selama 60 detik PINS (P7, P6, P8) TO (J3, J6) =1500VAC selama 60 detik |
| Rugi penyisipan | -1,0dB MAX @1,0MHzUntuk65MHz |
| Kembali kehilangan | -20dBMIN@ 1MHz sampai 10MHz -16dB MIN @10MHz sampai 30MHz -12dBMIN@30MHzUntuk60MHz -10dB MIN @0MHzUntuk100MHz |
| Pembahasan lintas | -40dB MIN @ 1MHzUntuk30MHz -35dBMIN@30MHzUntuk60MHz -30dB MIN @60MHzUntuk100MHz |
| KEPALAKAN KEPALAKAN KEPALAKAN | -30dBMIN@ 1MHz sampai 50MHz -20dBMIN@50MHz sampai 150MHz |
| Kapasitor | 1000pF ± 25% 2KV |
| Resistensi | 750HMS ± 20% |
| Ketahanan Koil | 1.80HMS MAX, 0.250HMS MIN |
| LED warna kiri | Hijau |
| Warna LED kanan | Kuning |
| Suhu operasi | 0-70°C |
Pelajari LINK-PP RJ45 dengan seri Magnetics yang dirancang untuk memenuhi standar industri tertinggi.3 spesifikasi dan 350uH Minimum OCL dengan 8mA Bias CurrentPercaya pada konektor LINK-PP RJ45 untuk keunggulan dalam kinerja listrik, penekanan EMI, ketahanan suhu, dan komposisi material premium.
Performa tinggi LMJ2058811001CNL (LPJ1011ABNL) memberikan penekanan EMI maksimum untuk integritas sinyal yang optimal.
Konektor Magnetik Terintegrasi memiliki daya adaptasi suhu yang kuat dan keandalan dalam kondisi lingkungan yang berbeda.kisaran suhu operasi adalah 0°C sampai +70°C.
Spesifikasi bahan premium:
1. Perisai: Terbuat dari kuningan tebal 0,2 mm berkualitas tinggi. Konektor LMJ2058811001CNL Single Port RJ45 dilengkapi perpaduan nikel untuk ketahanan dan konduktivitas yang ditingkatkan.
2Housing: Housing ini terbuat dari PBT (polybutylene terephthalate) dengan kandungan serat kaca 30% dan memenuhi standar tahan api UL94V-0.
3Kontak: Kontak terbuat dari perunggu fosfor tebal 0,35 mm dan secara selektif dilapisi emas untuk memastikan kinerja listrik dan ketahanan korosi yang unggul.
