Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: XRJD-S-21-8-8-5
Dokumen: LPJE106-3AWNL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/60K
Harga: $0.11-$14
Kemasan rincian: BAKI
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 180K/Bulan
Nomor Bagian: |
XRJD-S-21-8-8-5 |
Pelabuhan: |
2x1 Wanita |
Kemaknitan: |
tanpa |
DIPIMPIN: |
HIJAU / HIJAU |
Pemasangan: |
Entri samping (sudut kanan) |
Menyeberang: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |
Nomor Bagian: |
XRJD-S-21-8-8-5 |
Pelabuhan: |
2x1 Wanita |
Kemaknitan: |
tanpa |
DIPIMPIN: |
HIJAU / HIJAU |
Pemasangan: |
Entri samping (sudut kanan) |
Menyeberang: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |

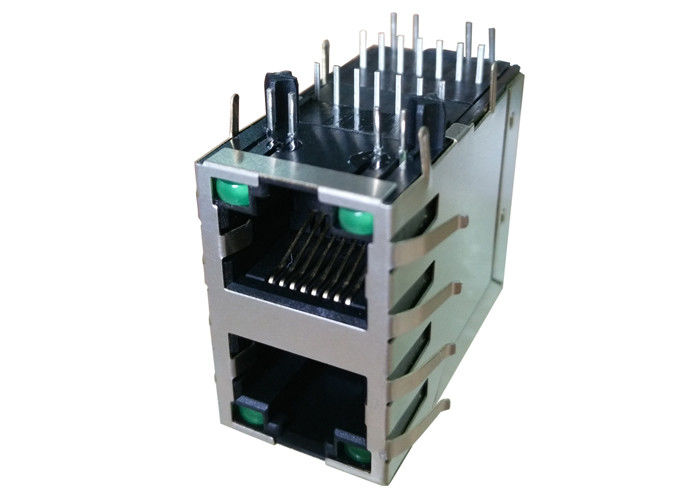

Konektor RJ45 bertumpuk XRJD-S-21-8-8-5 2x1 tanpa magnet terintegrasi. Ideal untuk aplikasi Gigabit Ethernet yang memerlukan magnet eksternal, desain PCB yang ringkas, dan kinerja EMI yang tinggi.
Konektor RJ45 tumpuk XRJD-S-21-8-8-5 tanpa magnetmematuhi standar IEEE 802.3ab, memastikan kinerja jaringan Gigabit yang andal. Dirancang dalam konfigurasi port tumpuk 2x1, konektor ini memungkinkan tata letak PCB dengan kepadatan tinggisambil mempertahankan kinerja listrik dan mekanik yang sangat baik.Berbeda dengan jack RJ45 magnet terintegrasi, model ini memungkinkan para insinyur untuk mengoptimalkan tata letak PHY, kontrol EMI, dan integritas sinyalmenggunakan sirkuit magnet eksternal—menjadikannya ideal untuk jaringan industri, peralatan telekomunikasi, dan sistem tertanam.Karakteristik Utama
Konfigurasi Port: RJ45 tumpuk 2x1Jenis Konektor: Konektor RJ45 tanpa magnet terintegrasiAplikasi:
| Kelembaban | < 70% RH |
|---|---|
| Resistansi Isolasi | ≥ 500 MΩ (500V DC) |
| Kekuatan Dielektrik | 1000V AC (50/60Hz, 1 menit) |
| 2. Spesifikasi Mekanis | Parameter |
| Spesifikasi | Bahan Housing |
| PBT UL94V-0 | Bahan Kontak |
| Kelembaban | < 70% RH |
|---|---|
| Bahan Pelindung | Kuningan berlapis nikel |
| Gaya Pemasangan | ≤ 2.2 kgf |
| Kekuatan Penahanan | ≥ 3.0 kgf |
| Daya Tahan | ≥ 750 siklus |
| 3. Spesifikasi Lingkungan | Parameter |
| Spesifikasi | Suhu Operasi |
| -40°C hingga +85°C | Suhu Penyimpanan |
| Kelembaban | < 70% RH |
|---|---|
| Penyolderan | UL (Nomor File. E484635), sesuai RoHS |
| Sertifikasi | UL (Nomor File. E484635), sesuai RoHS |
| Datasheet XRJD-S-21-8-8-5 | Mengapa Memilih Konektor RJ45 Tanpa Magnet Terintegrasi? |
| 1. Fleksibilitas Desain | Menggunakan magnet eksternal memungkinkan: |
| Kontrol yang lebih baik atas perutean sinyal | Penyaringan khusus dan penekanan EMI |
Meningkatkan keandalan sistem secara keseluruhan
| Fleksibel | Lebih ringkas | Kontrol EMI |
|---|---|---|
| Penyesuaian eksternal | Terintegrasi | Biaya |
| Lebih rendah | Lebih tinggi | Aplikasi |
| Sistem kustom | Desain plug-and-play | |
