Gambaran Umum HY911130AE Gigabit RJ45 Magnetic Jack

HY911130AE adalah Gigabit RJ45 Magnetic Jack premium yang dirancang untuk memberikan konektivitas jaringan yang kuat dan berkecepatan tinggi untuk peralatan komunikasi modern. MagJack port tunggal 1x1 ini mengintegrasikan magnetik Ethernet ke dalam konektor RJ45, mengurangi ruang PCB dan menyederhanakan desain antarmuka jaringan.

Mendukung aplikasi Ethernet 10/100/1000Base-T, konektor RJ45 ini dilengkapi modul transformer terintegrasi, indikator LED Hijau/Kuning, dan desain pemasangan PCB samping dengan tab ke bawah. Cocok untuk switch Ethernet, router, pengontrol industri, kartu antarmuka jaringan, dan perangkat komunikasi tertanam.

Fitur Utama Konektor RJ45 HY911130AE dengan LED

1. Performa Kecepatan Tinggi: Sepenuhnya mendukung aplikasi Ethernet 1000 Base-T (Gigabit), memastikan integritas sinyal yang sangat baik dan kehilangan paket data minimal.
2. Indikator Visual Terintegrasi: Konektor RJ45 dengan LED ini memiliki LED Hijau dan Kuning (G/Y) bawaan, memungkinkan pengguna akhir untuk dengan mudah memantau status tautan jaringan dan aktivitas data secara sekilas.
3. Desain Hemat Ruang: Filter magnetik terintegrasi dan transformer isolasi menghilangkan kebutuhan akan komponen magnetik terpisah pada motherboard Anda.
4. Kepatuhan Global: Memenuhi standar IEEE 802.3ab dan sepenuhnya sesuai RoHS, memastikan keamanan lingkungan dan kesiapan pasar internasional.

Spesifikasi Konektor RJ45 Gigabit HY911130AE dengan LED

Spesifikasi Mekanis HY911130AE 1000Base-T RJ45 Magnetic Jack

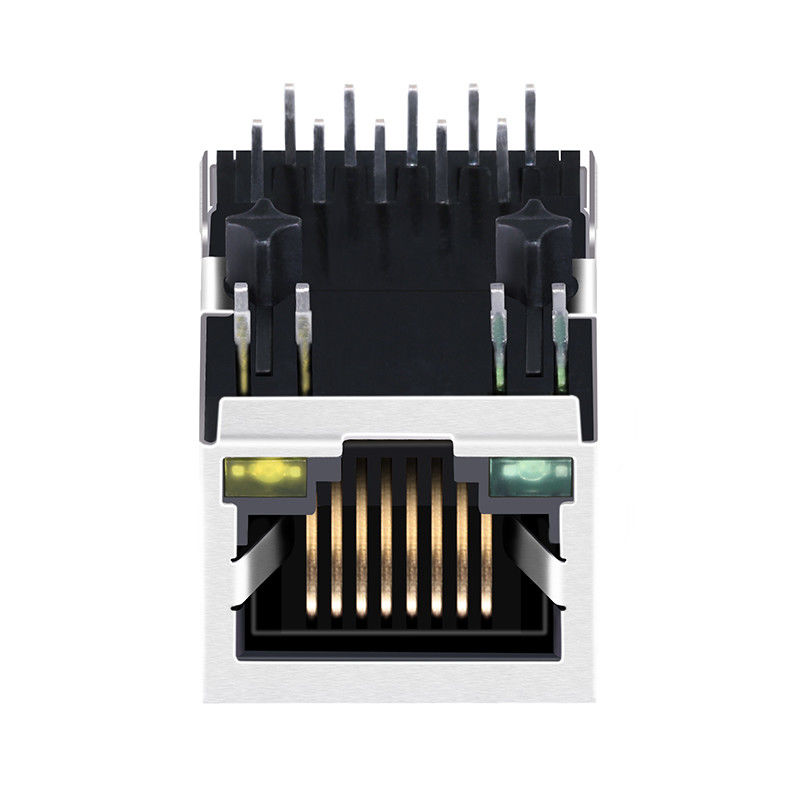

Gambar HY911130AE RJ45:

Spesifikasi Elektrikal @25℃:

1. Rasio Putaran(±2%)

    1CT:1CT
3. HIPOT:1500Vrms MIN
4. LOSS PENYISIPAN:
    -1.0dB MAX @ 1.0MHz HINGGA 65MHz
5. RETURN LOSS:
    -20dB MIN @ 1MHz HINGGA 10MHz
    -16dB MIN @ 10MHz HINGGA 30MHz
    -12dB MIN @ 30MHz HINGGA 60MHz
    -10dB MIN @ 60MHz HINGGA 100MHz
6. CROSS TALK:
    -40dB MIN @ 1MHz HINGGA 30MHz
    -35dB MIN @ 30MHz HINGGA 60MHz
    -30dB MIN @ 60MHz HINGGA 100MHz
7. REDUKSI MODE UMUM KE UMUM:
    -30dB MIN @1MHz HINGGA 50MHz
    -20dB MIN @50MHz HINGGA 150MHz
8. Suhu Operasi: 0℃～70℃.

Aplikasi Target

HY911130AE RJ45 Magnetic Jack sangat serbaguna. Ini adalah konektor pilihan untuk berbagai aplikasi jaringan, termasuk:

- Switch dan Router Gigabit Ethernet
- Motherboard Server dan Kartu Antarmuka Jaringan (NIC)
- PC Industri (IPC) dan Pengontrol Otomasi
- Gateway Rumah Pintar dan Hub IoT
- Set-Top Box dan TV Pintar

Pesan HY911130AE Gigabit RJ45 Magnetic Jack

Mencari konektor RJ45 1000Base-T yang kompatibel dengan HY911130AE  dengan LED?Hubungi LINK-PP untuk:

Harga kompetitif

• Sampel gratis
• Kustomisasi OEM
• Dukungan teknis
• Dapatkan penawaran Anda

dan datasheet hari ini.
