Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: L18N003-0
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
P/N: |
L18N003-0 |
Seri: |
Quad Port GigE Transformer |
pemasangan: |
DIP |
Dokumen: |
PDF / Datasheet / 3D / IGS / Step / Stp |
Bergantian: |
L18N003-0 => LPxxxNL |
Sampel: |
Tersedia 6 pcs |
P/N: |
L18N003-0 |
Seri: |
Quad Port GigE Transformer |
pemasangan: |
DIP |
Dokumen: |
PDF / Datasheet / 3D / IGS / Step / Stp |
Bergantian: |
L18N003-0 => LPxxxNL |
Sampel: |
Tersedia 6 pcs |
CATATAN:

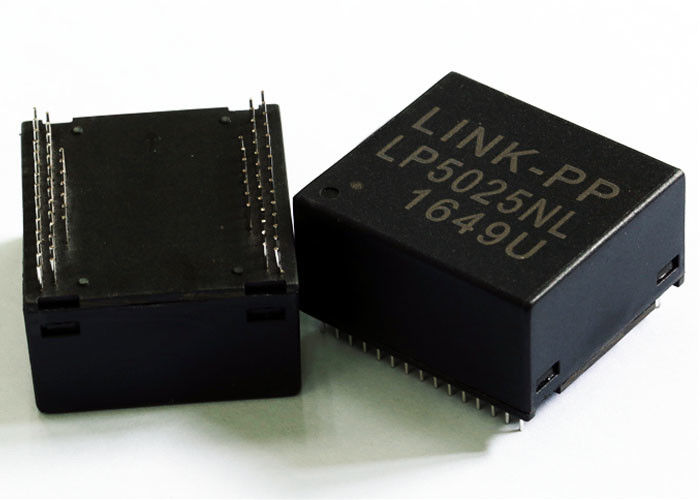

1 Lan Isolasi Transformer L18N003-0
2 1000 Base –T Aplikasi Modul Magnet ethernet
3 Pin untuk pin yang kompatibel dengan LINK-PP LPXXXNL
4 Dirancang untuk mendukung quad gigabit ethernet
Fitur:
Antarmuka kabel untuk isolasi dan emisi mode umum rendah. Compliant dengan standar IEEE 802.3ab untuk 1000 BASE-T. Kepatuhan dengan persyaratan ROHS
Aplikasi:
xDSL / produk Wireless / EPON / GPON / IP Camera / NAS / STB / Medis
| Spesifikasi Listrik @ 25 ℃ | Ketik: Saldo impedansi 100 low lulus rendah |
| Kerugian penyisipan: | 1-50MHz -0,5 dB Maks 50-125MHz -1,0 dB Max 125-200MHz -2.0 dB Max |
| Mengembalikan kerugian : | 1 ~ 40MHz -20 dB Minload 100Ω 40-200MHz -20 + 15 * log (Freq MHz / 40MHz) dB Minload 100Ω |
| Mencerminkan CM to Diff Conversion (REF) | 1MHz -30 dB Min 50MHz -30 dB Min 100MHz -27 dB Min 200MHz -24 dB Min |
| CM to DM Conversion (REF) | 1-125MHz -35 dB Min |
| Refleksi Diff to CM Conversion (REF) | 1-10MHz -48 dB Min 10-200MHz -48 + 19 * log (Freq MHz / 10MHz) dB Min |
| CM to CM Atenuasi (REF) | 1-200MHz -25 dB Min |
| Cross Talk (REF) | 1-125 MHz -30 dB Min 125-200 MHz -25 dB Min |
| Induktansi | @ 100KHz, 0.1V, 8mA DC BIAS 180uHMin |
| Tes HiPot | @ 1500 Vrms |
| Ternyata Rasio | @ 1: 1 ± 5% |
| Kisaran Suhu Operasi | 0 ° C hingga + 70 ° C / -25 ° C hingga + 105 ° C |
Menandai: 1000Base-T LAN Filter, Gigabit Ethernet Transformer
