Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: L22H002-L
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Item: |
L22H002-L |
Pelabuhan: |
1 |
Antarmuka: |
5G Base-T |
pin: |
24 |
Alternatif: |
L22H002-L => LPxxxNL |
Ukur: |
L13.60xB15.00xH6.25 (mm) |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Item: |
L22H002-L |
Pelabuhan: |
1 |
Antarmuka: |
5G Base-T |
pin: |
24 |
Alternatif: |
L22H002-L => LPxxxNL |
Ukur: |
L13.60xB15.00xH6.25 (mm) |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
SPESIFIKASI:
1 Dirancang untuk Ethernet 5G Base-T, aplikasi port tunggal penuh.
2 Mendukung 4 pasang kategori 6 atau kabel yang lebih besar.
3 Antarmuka kabel untuk isolasi dan emisi mode umum rendah.
4 Dirancang untuk memenuhi IEEE 802.3 dengan arus seimbang 720mA.
5 Kepatuhan dengan persyaratan RoHS & Halogen Gratis.
6 Suhu Pengoperasian dan Penyimpanan
Suhu Operasional: 0 ° C hingga + 70 ° C
Suhu Penyimpanan: -25 ° C hingga + 105 ° C
7 Moisture Sensitivity Level (MSL): 2a
Aplikasi:
1 Frame Grabbers
2 Terminal Komputer
3 Motherboard Komputer
4 Workbenches and Workstations (Industri)
Nomor bagian | L22H002-L |
Ternyata Rasio (Np: Ns) | 1: 1; 1: 1 |
Tinggi (mm) | 6,25 |
Panjang (mm) | 13.60 |
Lebar (mm) | 15,00 |
REACH Compliant | iya nih |
EU RoHS Compliant | iya nih |

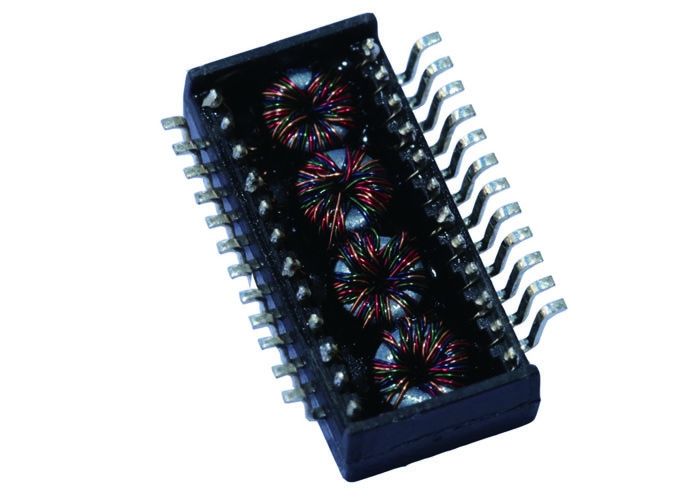

Jenis Trafo | TRANSFORMATOR DATACOM |
Fitur Pemasangan | SMD |
Aplikasi | TUJUAN UMUM |
1. Spesifikasi Listrik @ 25 ℃
Ketik: Saldo impedansi 100 low lulus rendah
2. Penelanan Intersi
1-50MHZ -0.5 dB Max
50-125MHZ -1,0 dB Max
125-300MHZ -2.0 dB Max
3.Kembali Kerugian
1-50MHz -20 dB Minload 100Ω
50-200MHz -20 + 8 * log (Freq MHz / 50MHz) dB Min memuat 100Ω
200-300MHz -15 + 30 * log (Freq MHz / 200MHz) dB Min memuat 100Ω
4.Reflected CM to Diff Conversion (REF)
1MHZ -30 dB Min
50MHZ -30 dB Min
100MHZ -27 dB Min
200MHz -24 dB Min
300MHz -22 dB Min
5.CM to DM Conversion (REF)
1-50MHZ -35 dB Min
125MHZ -30 dB Min
200MHZ -27 dB Min
300MHz -24 dB Min
6.Reflected Diff to CM Conversion (REF)
1-10MHZ -48 dB Min
10-300MHZ -48 + 19 * log (Freq MHz / 10MHz) dB Min
7.CM to CM Atenuasi (REF)
1-200MHZ -25 dB Min
200-300MHZ -20 dB Min
8.Cross Talk (REF)
1-125MHZ -30 dB Min
125-200MHZ -25 dB Min
200-300MHZ -25 dB Min
9. Induktansi
@ 100KHz, 0.1V, 8mA DC BIAS 160uHMin
10.HiPot Test
@ 1500 Vrms
11.Menolak Rasio
@ 1: 1 ± 5%
