Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO

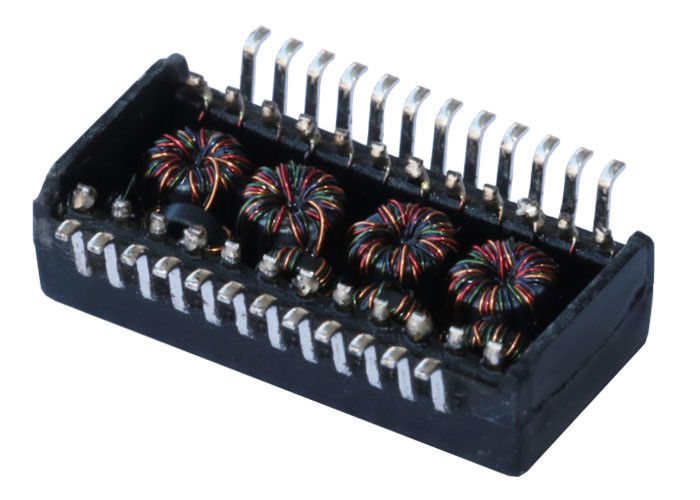

Nomor model: L22H001-L
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
P/N: |
L22H001-L |
Antarmuka: |
2.5G Base-T |
pin: |
24 |
Alternatif: |
L22H001-L => LPxxxNL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Ukur: |
L18.10XB16.00XH6.20 (mm) |
Sampel: |
gratis |
pemasangan: |
SMD |
P/N: |
L22H001-L |
Antarmuka: |
2.5G Base-T |
pin: |
24 |
Alternatif: |
L22H001-L => LPxxxNL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Ukur: |
L18.10XB16.00XH6.20 (mm) |
Sampel: |
gratis |
pemasangan: |
SMD |
SPESIFIKASI:
1 Dirancang untuk Ethernet 2.5G Base-T, aplikasi port tunggal.
2 Mendukung 4 pasang kabel UTP kategori 5.
3 Antarmuka kabel untuk isolasi dan emisi mode umum rendah.
4 Desain untuk memenuhi IEEE 802.3 dengan arus seimbang 720mA.
5 Kepatuhan dengan persyaratan ROHS & Halogen Gratis.
6 Suhu Pengoperasian dan Penyimpanan
7 Moisture Sensitivity Level (MSL): 2a
Suhu Operasional: 0 ° C hingga + 70 ° C
Suhu Penyimpanan: -25 ° C hingga + 105 ° C
Aplikasi:
1 Produk RapidIO
2 Produk SCSI
3 Dewan DSP
4 Layar Panel Datar
| Spesifikasi | L22H001-L |
| kecepatan | 2.5G Base-T |
| Pin | 24 |
| Tinggi (mm) | 6,20 mm |
| Panjang (mm) | 18,10 mm |
| Lebar (mm) | 16,00 mm |
| REACH Compliant | iya nih |
| EU RoHS Compliant | iya nih |
| Jenis Trafo | TRANSFORMATOR DATACOM |
| Aplikasi | TUJUAN UMUM |
| Fitur Pemasangan | PERMUKAAN GUNUNG |
| Spesifikasi Listrik @ 25 ℃ | Ketik: Saldo impedansi 100 low lulus rendah |
| Kerugian penyisipan: | 1-50MHz -0,5 dB Maks 50-125MHz -1,0 dB Max 125-200MHz -2.0 dB Max |
| Mengembalikan kerugian : | 1 ~ 40MHz -20 dB Minload 100Ω 40-200MHz -20 + 15 * log (Freq MHz / 40MHz) dB Minload 100Ω |
| Mencerminkan CM to Diff Conversion (REF) | 1MHz -30 dB Min 50MHz -30 dB Min 100MHz -27 dB Min 200MHz -24 dB Min |
| CM to DM Conversion (REF) | 1-125MHz -35 dB Min |
| Refleksi Diff to CM Conversion (REF) | 1-10MHz -48 dB Min 10-200MHz -48 + 19 * log (Freq MHz / 10MHz) dB Min |
| CM to CM Atenuasi (REF) | 1-200MHz -25 dB Min |
| Cross Talk (REF) | 1-125 MHz -30 dB Min 125-200 MHz -25 dB Min |
| Induktansi | @ 100KHz, 0.1V, 8mA DC BIAS 180uHMin |
| Tes HiPot | @ 1500 Vrms |
| Ternyata Rasio | @ 1: 1 ± 5% |
